Ballengriff - DIN 98 | SM 1221

SCHOLZ MECHANIK GmbH

Variantentabelle
Durchmesser 1	Material	Form	Artikel	Preis	Bestellen

Produktinformationen "Ballengriff - DIN 98 | SM 1221"

drehbar

Material:
ST: Stahl, verzinkt und blau passiviert
AL: Aluminium, hochglanzpoliert
KU: Kunststoff Thermoplast (Polyamid PA), schwarz matt,
temperaturbeständig bis 110° C
Achsteil: Stahl, verzinkt, blau passiviert

Die drehbaren Ballengriffe DIN 98 Form D werden unmontiert geliefert, das Griffteil ist lose beigelegt.
Das Achsteil kann nach Bedarf eingepresst oder vernietet werden.
Durch leichte Schläge mit einem Schonhammer in Achsrichtung wird das Griffteil auf der Achse so befestigt,
dass es axial gehalten ist, dabei aber drehbar bleibt.

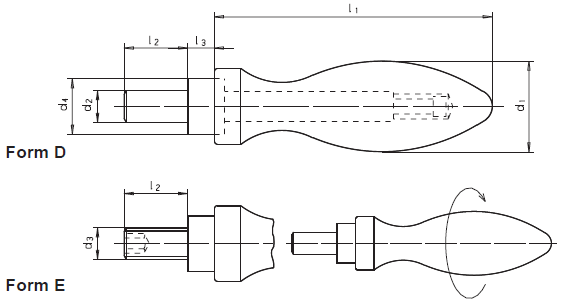

Form D: mit zylindrischem Zapfen
Form E: mit Gewindezapfen

Ballengriffe sind ergonomisch gestaltete Griffe zur zuverlässigen und sicheren Handhabung von Maschinen und Geräten.
Die Hand kann den Griff vollflächig umschließen,
dies ermöglicht eine stabile und kraftvolle Griffhaltung und kann Ermüdung vermeiden.

RoHS-konform: ja

Bedientyp:	Griffe
Besonderheit:	Gewindezapfen, drehbar, mit Innensechskant
Compliance:	RoHS-konform
DIN / ISO:	DIN 98
Farbe:	schwarz
Material:	Aluminium, Knopf / Griff: Edelstahl, Knopf / Griff: Kunststoff, Knopf / Griff: Stahl, Kunststoff, Stahl, Thermoplast
Oberfläche:	Aluminium - hochglanzpoliert, Stahl - verzinkt

Zubehör

Handrad - DIN 950 | SM 1210

aus Metall Material:AL: Aluminium Nabe bearbeitetRadkranz gedreht und poliert, unbearbeitete Flächen gestrahlt.Ballengriffefest - DIN 39 aus Stahl, verzinkt, blau passiviert.drehbar - DIN 98 aus Kunststoff Polyamid (PA), schwarz. Achsteil aus Stahl, verzinkt, blau passiviertGG: GraugussNabe bearbeitet.Radkranz gedreht und poliert.Ballengriffefest + drehbar - DIN 39 / DIN 98 aus Stahl, verzinkt, blau passiviert. Form A: ohne BallengriffForm F: fester BallengriffForm D: drehbarer Ballengriff Typ B: ohne Nabennut Typ K: mit Nabennut DIN 6885-1 P9 + BohrungsdurchmesserTyp V: mit Vierkant + BohrungsdurchmesserRundlauf- und Planlaufabweichung des Radkranzes < 0,4. Die DIN beinhaltet nur die Ausführungen A (ohne Griff) und G (ohne Griff, jedoch mit Gewinde d4). Das Handrad mit Ø d1 = 180 ist ebenfalls nicht enthalten. RoHS-konform: ja

Ab 18,56 €* inkl. MwSt.

Details

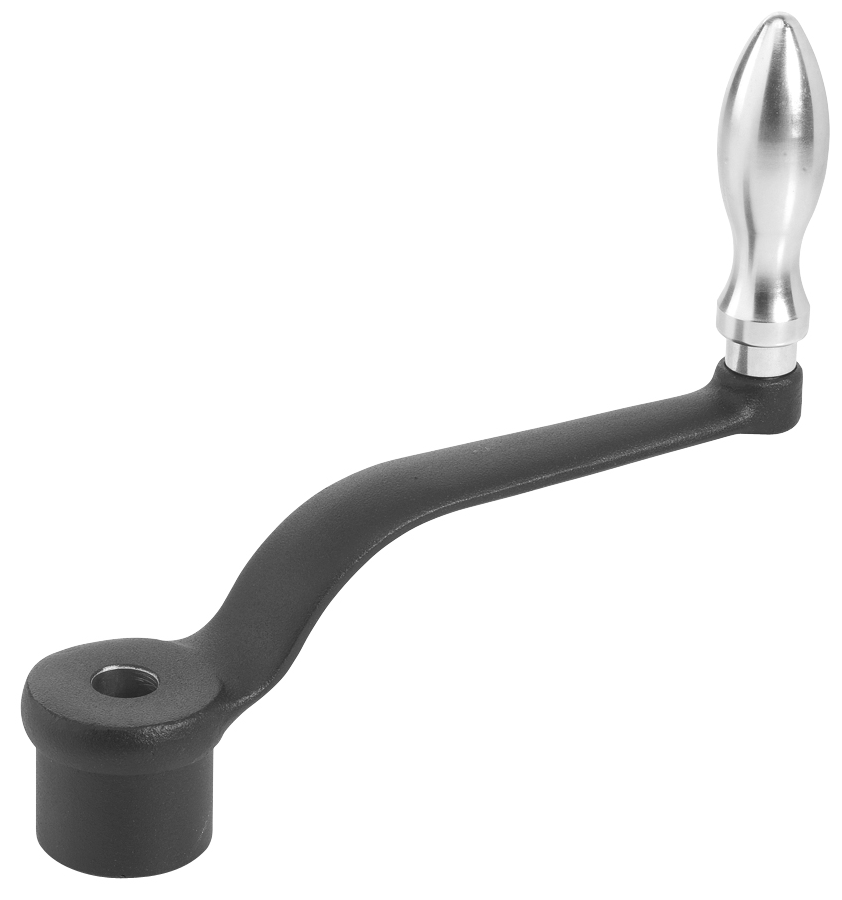

Handkurbel, gekröpft - DIN 468 | SM 1225

aus Gusseisen Material:Kurbelkörper: Gusseisen (GGG)kunststoffbeschichtetschwarz, strukturmattPlanseite der Nabe bearbeitetVierkant DIN 79 oder Bohrung H7Ballengriff: Stahl verzinkt, blau passiviert Form F: mit festem BallengriffForm D: mit drehbarem BallengriffGekröpfte Handkurbeln gemäß DIN 468 werden zur manuellen Steuerung verwendet.Sie sind ideal für den Einsatz an Maschinen oder Geräten, die keine motorisierte Antriebskraft benötigen oder bei denen eine präzise manuelle Steuerung notwendig ist, z. B. bei der Justierung von Maschinenteilen oder der Bedienung von Hebevorrichtungen.Zur zuverlässigen und sicheren Handhabung der Handkurbeln dienen die ergonomisch gestalteten Ballengriffe. Die Hand kann den Griff vollflächig umschließen, dies ermöglicht eine stabile und kraftvolle Griffhaltung und kann Ermüdung vorbeugen.Diese Artikel sind nicht mehr nachkaufbar, es gibt nur noch Restbestände:1225D250XV171225D063XB061225D125XV101225F063XV09. RoHS-konform: ja

Ab 20,28 €* inkl. MwSt.

Details

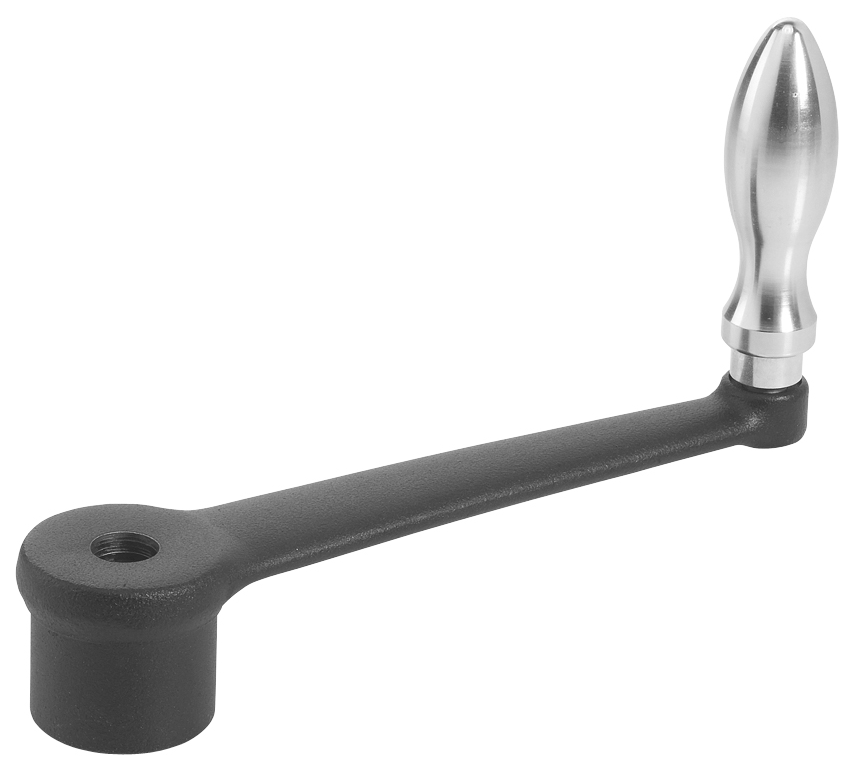

Handkurbel, gerade - DIN 469 | SM 1226
