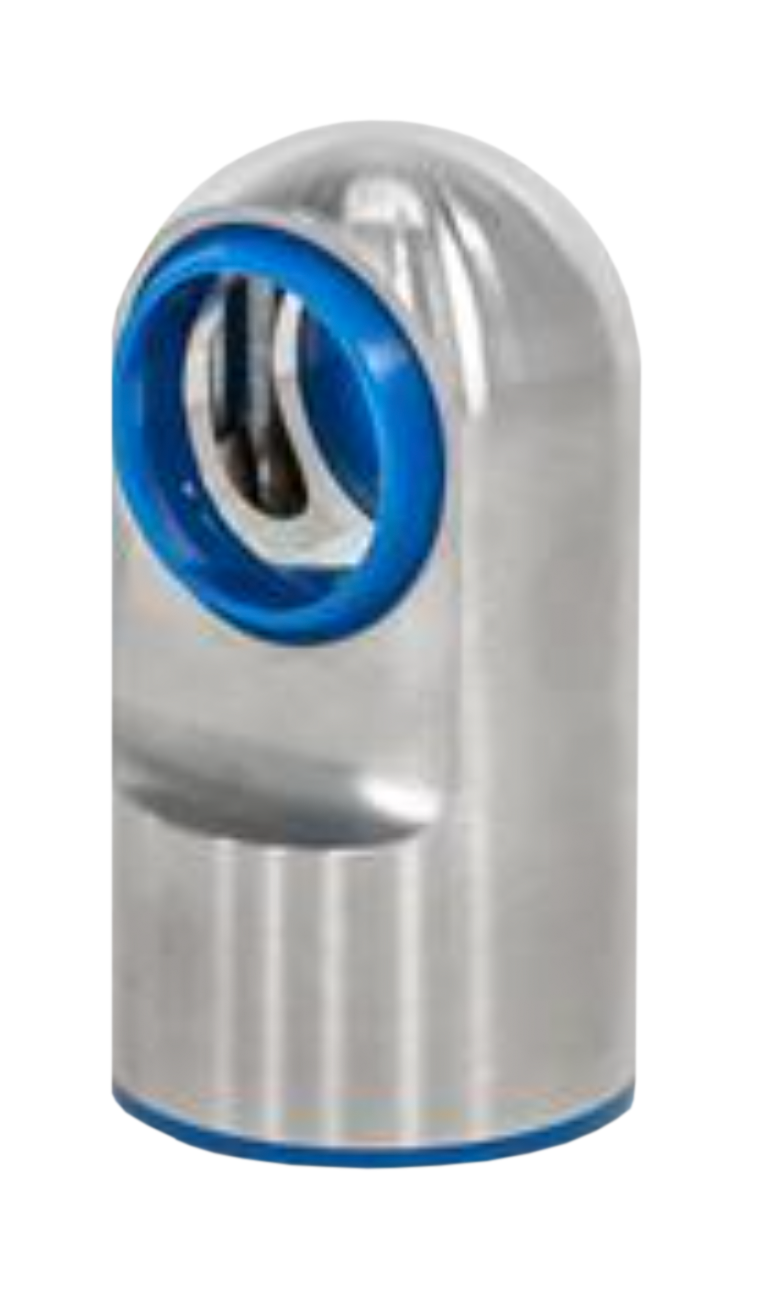

Durchmesser 1:
22,00
|
Länge 1:
12,00
|
Oberfläche:
mattiert/matte
|
Form:
A
aus Edelstahl
Material:Edelstahl rostfrei 1.4404 (A4)MT: mattiert (Ra < 0,8 μm)
Dichtringe: blauHydrierter Acrylnitril-Butadien-Kautschuk (H-NBR)temperaturbeständig -25 °C bis +150 FDA-konformHärte: Härte 85 ±5 Shore A
Form A: mit DurchgangsbohrungForm B: Durchgangsbohrung mit durchgehendem GewindeForm C: Durchgangsbohrung mit beidseitigem Gewinde
Hygienic DesignDie Abstandshalter aus rostfreiem Edelstahl sind nach den Richtlinien der DGUV Test zertifiziert und für den Einsatz in Hygienebereichen vorgesehen.Die dichtende Flanschfläche ermöglicht eine totraumfreie Befestigung. Die hohe Oberflächengüte und große Eckradien verhindern das Anhaftungen von Schmutz und erleichtern die Reinigung.
Abstandshalter dienen der Befestigung von sich parallel zum Montageort befindlichen Bauteilen. Es werden doppelte Flächen vermieden und Freiräume zur Reinigung geschaffen.Das Innengewinde kann auch von einer Schraube mit kleinerem Gewinde als Durchgangsbohrung verwendet werden.
RoHS-konform: ja
zum Anschraubenvon Positionier-Spannbolzen
Material:ST: Einsatzstahl, einsatzgehärtet, brüniertNI: Edelstahl rostfrei 1.4112, gehärtet
RoHS-konform: ja
Diese Aufnahmebuchsen werden in die Grundplatte eingebracht und verschraubt. Lieferung einschließlich Montageschrauben.
mit Flanschfür Kugelsperr- und Steckbolzen
Material:Edelstahl rostfrei 1.4305
Form A: mit ovalem FlanschForm B: mit rundem Flansch
gut einsatzbar bei dünnwandigen Bauteilen, z. B. im Fahrzeugbau oder in der Luftfahrt
RoHS-konform: ja
planfür Kugeltragbolzen
Material:Edelstahl rostfrei 1.4542 ausscheidungsgehärtet
RoHS-konform: ja
Schnelle und sichere Aufnahme für Kugeltragbolzen SM 1273-83, bei dünnwandigen Teilen und Sacklöchern einsetzbar.
mit Sechskantfür Kugeltragbolzen
Material:Edelstahl rostfrei 1.4542 ausscheidungsgehärtet
Schnelle und sichere Aufnahme für Kugeltragbolzen SM 1273-83, bei dünnwandigen Teilen und Sacklöchern einsetzbar.
RoHS-konform: ja
für Kugelsperr- und Steckbolzen
Material:Edelstahl rostfrei 1.4305
Form A: mit AußensechskantForm B: mit InnensechskantForm C: plan, mit Stirnbohrung
gute Zentriermöglichkeit durch genauen Bund, gut einsatzbar bei dünnwandigen Bauteilen, beidseitig einsetzbar
Montage:Die Ausführung mit Stirnlochbohrung (Form C) kann mit einem gekröpften Stirnlochschlüssel (SM 1273-67 STV 2) oder mit einem Stirnloch-Steckschlüssel (SM 1273-67 STS 4 oder SM 1273-67 STS 5) montiert werden.
RoHS-konform: ja
für BügelgriffeMaterial: Zink-Druckgusskunststoffbeschichtet, strukturmattSW = schwarz RAL 9005SR = silber RAL 9006Senkschraube DIN 7991:
Stahl
verzinktblau passiviertBefestigungssätze SM 1269-9 ermöglichen bei verschiedenen Bügelgriffen mit
Innengewinde die Befestigung von der Bedienungsseite.Einzelne Größen passen zu BügelgriffenSM 1269-3SM 1269-32,SM 1269-39SM 1269-4.Die Montagestellung der Befestigungsplatten ist frei wählbar. Ein seitlicher
Versatz oder die Montage auf abweichenden Bohrbildern / Bohrungsabständen
wird so realisierbar.Ein Befestigungssatz besteht aus zwei Befestigungsplatten und zwei
Senkschrauben.RoHS-konform: ja
für Positionier-Spannbolzen
Material:ST: Einsatzstahl, einsatzgehärtet, brüniertNI: Edelstahl rostfrei 1.4112, gehärtet
Form Z: zentrischForm S: schwimmend, mit Kennrille
MontageIn die zu spannende Platte werden zwei zentrische und zwei schwimmende Buchsen montiert, um eine optimale Wiederholgenauigkeit zu erreichen.
KennzeichnungZur Unterscheidung ist die schwimmende Buchse mit einer Kennrille versehen.
aus Edelstahl Montage von der Rückseite
Material:Griff: Edelstahl rostfrei 1.4404 (A4)Dichtring: Hydrierter Acrylnitril-Butadien-Kautschuk (H-NBR) temperaturbeständig -25 °C bis +150 °CHärte 85 ±5 Shore A, FDA-konform, blau
PL: poliert (Ra < 0,8 μm)MT: mattiert (Ra < 0,8 μm)
Diese Bügelgriffe aus rostfreiem Edelstahl sind für den Einsatz in Hygienebereichen vorgesehen. Die dichtenden Anschraubflächen ermöglichen eine totraumfreie Befestigung. Die hohe Oberflächengüte verhindert das Anhaften von Schmutz und erleichtert die Reinigung.
RoHS-konform: ja
aus Kunststoff
Material:Kunststoff (Duroplast PF)temperaturbeständig bis 110 °C,Pressgrat sauber poliert schwarz, glänzend,Buchse: Messing
Pressgrat weder sichtbar noch fühlbar; das Finish genügt höchsten Ansprüchen. Durch den großen Querschnitt und die MS-Gewindebuchse wird eine gute Stabilität erreicht.
RoHS-konform: ja
schräg aus Aluminium
Material: Aluminium
BL = blank, gleitgeschliffenEL = eloxiert naturfarben kunststoffbeschichtet:SW = schwarz strukturmatt RAL 9005SR = silber strukturmatt RAL 9006
Form A: Montage von der RückseiteForm B: Montage von der Bedienseite (nur b1=26)
Durch ihre abgeschrägte Auflagefläche ist der Zugriff auch bei beengten Platzverhältnissen möglich.
RoHS-konform: ja
aus Metall
Material: NI: Edelstahl rostfrei 1.4301matt gestrahltAluminiumBL = blank, gleitgeschliffenEL = eloxiert, naturkunststoffbeschichtet, strukturmatt:SW = schwarz RAL 9005RT = rot RAL 3000SR = silber RAL 9006
Hergestellt aus gezogenem Aluminiumprofil, zeichnen sich die Bügelgriffe durch Stabilität und ergonomische Formgebung aus.Zusätzlich zur Standardoberfläche sind diese Bügelgriffe mit einer Funktionsbeschichtung aus einem hochwetterfesten und UV-beständigen Pulverlacksystem erhältlich.Damit sind sie ausgezeichnet für den Außeneinsatz geeignet.
Sonderausführungen: Sonderlängen.
RoHS-konform: ja
aus Aluminium anschraubbar von der Bedienseite
Material:AluminiumBL = blank, gleitgeschliffen EL = eloxiert, naturfarbenkunststoffbeschichtet, strukturmattRT = rot RAL 3000SW = schwarz RAL 9005SR = silber RAL 9006
RoHS-konform: ja
ähnlich SM 1269-3, Befestigung der Griffe von der Bedienseite
aus Aluminiumanschraubbar von der Rückseite
Material: AluminiumBL = blank, gleitgeschliffenkunststoffbeschichtet, strukturmatt:SW = schwarz RAL 9005SR = silber RAL 9006
RoHS-konform: ja
Bügelgriffe d1 = 28 sind aus Alu-Rohr mit Wandstärke 4 mm gefertigt, Gewindebuchse Aluminium.
aus Aluminium kleine Größen mit Auflagescheiben
Material: Aluminium
EL = eloxiert, naturfarbenkunststoffbeschichtet, strukturmattRT = rot RAL 3000SW = schwarz RAL 9005SR = silber RAL 9006
Auflagescheiben: Zink-Druckguss, vernickelt
mit Auflagescheiben bei d = 08 und 10ohne Auflagescheiben bei d = 12 und 16
RoHS-konform: ja
aus Stahlkleine Größen mit Auflagescheiben
Material: Stahl:CR = verchromtBT = brüniertkunststoffbeschichtet strukturmatt:SW = schwarz RAL 9005Auflagescheiben: Zink-Druckguss, vernickelt
NI: Edelstahl rostfrei1.4305 (A1) bei d1 = 6, 8, 101.4301 (A2) bei d1 = 12, 16MG = matt gestrahltEP = elektropoliertAuflagescheiben: Edelstahl rostfrei 1.4305
A4: Edelstahl rostfrei 1.4404 (A4)MG = matt gestrahltAuflagescheiben: Edelstahl rostfrei 1.4404
mit Auflagescheiben bei d = 08 und 10, Die Scheiben sind lose beigelegt.ohne Auflagescheiben bei d = 12 und 16
RoHS-konform: ja
