mit Kunststoffeinsatz
Material: Vergütungsstahl
RoHS-konform: jaMit den Abstützschrauben M06 mit Kunststoffeinsatz können Spanneisen fixiert bzw. Spanneisen mit dem Werkstück oder der Unterlage verbunden oder dort abgestützt werden. Sie sind Bestandteil des Mini-Spann-Sets SM 1050.
Durchmesser 1:
08,00
|
Länge 1:
16,00
|
Material:
Stahl/steel
mit Sicherungsringenfür Exzenterhebel SM 1087-1
Material: NI: Achsbolzen: nicht rostender Stahl 1.4057 oder ähnlich, vergütet Seeger Ring: nicht rostender Stahl (1.4122 oder ähnlich) A1: Achsbolzen: nicht rostender Stahl 1.4305, vergütet Seeger Ring: nicht rostender Stahl (1.4122) ST: Achsbolzen: Stahl, vergütet, brüniert, geschliffen Seeger Ring: Stahl
Einschließlich der Sicherungsringe.Für Exenterhebel SM 1087-1.
RoHS-konform: ja
verdrehgesichert
Material:Bolzen: Stahl, einsatzgehärtet, brüniertHülse: Stahl, galvanisch verzinktGewindestift: Stahl, brüniertmit MessingbolzenHaltestück: Zink-Druckguss, kunststoffbeschichtet, schwarzKnopf: Stahl, brüniertKontermutter: Stahl, brüniert
Form A: mit InnengewindeForm B: mit KegelspitzeForm C: mit abgerundetem BolzenForm D: mit Prisma
Einfaches und sicheres Positionieren von Werkstücken oder Bauteilenan Anschlägen und Auflagepunkten vor dem Spannvorgang,z. B. im Vorrichtungsbau. Bei der Ausführung mit Innengewinde kann ein individuell an das Werkstück angepasstes Element eingesetzt werden. Temperaturbeständig bis max. 100°C.
RoHS-konform: ja
verstellbar
Material: Stahl, vergütet
Positionierung von Werkstücken auf verschiedensten Werkzeugmaschinen und Schraubstöcken, große Höhen- und Längenverstellung möglich, Klemmung mittels mitgeliefertem Sechskant-Quergriff-Schraubendreher.
RoHS-konform: ja
zylindrischMaterial: Anschlagstück: Stahl, einsatzgehärtetgeschliffenHalteplatte: Stahlbrüniert Schraube: Stahl, Festigkeitsklasse 8.8 (ISO 4762)
Als Werkstückanschlag an Werkzeugmaschinen; die kurze, auf ± 0,01 mm Höhentoleranz geschliffene Ausführung kann zudem als Auflage für abgesetzte Werkstücke genutzt werden. Durch die rhombusförmige Halterplatte kann das Anschlagstück an jeder Stelle der T-Nute eingeführt und gespannt werden. Genaues Ausrichten der Werkstücke durch linienförmige Anlage am Anschlagstück.
RoHS-konform: ja
Material:Spanner: Stahl, einsatzgehärtet, brüniert, geschliffenGriff: Zink-Druckguss, orange
Zum Ab- und Unterstützen beim Fräsen, Bohren, Hobeln und Schleifen, um das Rattern oder Wegrutschen des Werkstückes zu verhindern.Zum Abstützen von labilen Bauteilen ohne Verformung.Mit dem Ausgleichspanner kann ohne unters Werkstück zu greifen unterstützt werden. Zusätzlich zur 3-Punktfestauflage lässt sich mit ihm jede Stelle am Werkstück abstützen.Er kann in jeder beliebigen Stellung verspannt werden. In das Innengewinde des Stützbolzens lassen sich Gewindestifte beliebiger Art einschrauben, um die Stützhöhe anzupassen. Die flache und lange Bauart ermöglicht das Spannen mit verstellbarem Klemmhebel auch außerhalb des Werkstückes.Bedienung:Nach Lösen des Klemmhebels legt sich der Stützbolzen mit geringer Federkraft ans Werkstück an.Durch Spannen des Klemmhebels wird der Stützbolzen ohne Wegveränderung verblockt.Nach Entnahme des Werkstücks wird der Klemmhebel gelöst.Anschließend den Stützbolzen in Ausgangslage drücken und über den Hebel klemmen.
RoHS-konform: ja
aus Aluminiumfür Abstützschrauben
Material: Aluminium F48-55blau eloxiert
RoHS-konform: jaDoppelspanneisen aus Aluminium für Abstützschrauben eignen sich zum Spannen beliebiger Werkstücke und Bauteile. Kombiniert mit anderen Spannelementen können sie an unterschiedliche Formen und Größen von Werkstücken angepasst werden.Vorteile:- flache Bauart,- geringes Gewicht,- schnelle und saubere Handhabung.Die Verwendung der Gabelspanneisen ermöglicht ein materialschonendes Spannen von Werkzeug und Werkstück,wodurch Beschädigungen der Werkstücke weitgehend vermieden werden könnenund bei Kollision mit den Spannelementen Werkzeugbruch nicht entsteht.Geeignet für den Einsatz im Modellbau und auf Fräs- und Messmaschinen, für Laboreinrichtungen und Messgerätemit einer Tischnutenbreite von 8 mm und Aufnahmebohrungen M6.
aus Aluminiummit Nasen
Material: Aluminium F48-55blau eloxiert
RoHS-konform: jaDoppelspanneisen aus Aluminium mit Nase werden verwendet zum Spannen beliebiger Werkstücke und Bauteile. Kombiniert mit anderen Spannelementen können sie an unterschiedliche Formen und Größen von Werkstücken angepasst werden.Vorteile:- flache Bauart,- geringes Gewicht,- schnelle und saubere Handhabung.Die Verwendung der Gabelspanneisen ermöglicht ein materialschonendes Spannen von Werkzeug und Werkstück,wodurch Beschädigungen der Werkstücke weitgehend vermieden werden könnenund bei Kollision mit den Spannelementen Werkzeugbruch nicht entsteht.Geeignet für den Einsatz im Modellbau und auf Fräs- und Messmaschinen, für Laboreinrichtungen und Messgerätemit einer Tischnutenbreite von 8 mm und Aufnahmebohrungen M6.
aus Aluminiummit runden Spannansätzen
Material: Aluminium F48-55blau eloxiert
RoHS-konform: jaDoppelspanneisen aus Aluminium mit runden Spannansätzen eignen sich zum Spannen beliebiger Werkstücke und Bauteile. Kombiniert mit anderen Spannelementen können sie an unterschiedliche Formen und Größen von Werkstücken angepasst werden.Vorteile:
- flache Bauart,- geringes Gewicht,- schnelle und saubere Handhabung.Die Verwendung der Gabelspanneisen ermöglicht ein materialschonendes Spannen von Werkzeug und Werkstück,wodurch Beschädigungen der Werkstücke weitgehend vermieden werden könnenund bei Kollision mit den Spannelementen Werkzeugbruch nicht entsteht.Geeignet für den Einsatz im Modellbau und auf Fräs- und Messmaschinen, für Laboreinrichtungen und Messgerätemit einer Tischnutenbreite von 8 mm und Aufnahmebohrungen M6.
Material:Exzenterschraube: StahlGrundkörper: Stahl, einsatzgehärtet
Die Exzenter-Krallenscheiben SM 1087-8 sind besonders für das Spannen vonRohteilen z. B. Sägeabschnitte, Guss- und Schmiedeteile geeignet.
RoHS-konform: ja
Material:Exzenterschraube: StahlGrundkörper: Messing
Die Exzenter-Spannklemme SM 1087-7 besitzt eine hohe Klemmkraft undeignet sich für den Einsatz bei niedrigen Spannhöhen. Der Grundkörper aus Messing gewährleistet eine schonende und zugleich sichere Klemmung.Der Kopf der Exzenterschraube kann gering
aus dem Grundkörper (h1) herausragen.
RoHS-konform: ja
mit Achsbolzen
Material: Exzenter: ST: Stahl, St. 52-3, zinkphosphatiertNI: Nicht rostender Stahl (1.4301)Seeger Ring: nicht rostender Stahl (1.4310)Griff: Kunststoffüberzug, PVC, rotAchsbolzen: nicht rostender Stahl (1.4021), vergütet
Ausführung B: breite Ausführung mit Achsbolzen SM 1087-2.Die Exzenterhebel verfügen über einen Exzenterspannbereich von 160°.Temperaturbeständigkeit des Kunststoffüberzuges ist max. 60°C.
RoHS-konform: ja
losefür EndspannungMaterial:Hebel: Stahl, gehärtetim Brünierton angelassen,Griff: kunststoffbeschichtet, rotEinzelteil zu Exzenterspanner
SM 1088-1RoHS-konform: ja
mit Augenschraube
Material: Hebel: Stahl gehärtet, im Brünierton angelassen, Griff: kunststoffbeschichtet, rot.
Einzelteil zu SM 1088-3.
RoHS-konform: ja
für MittelspannungMaterial:Hebel: Stahl, gehärtetim Brünierton angelassenGriff: kunststoffbeschichtet, rotBetätigung von Hand - Handkraft ~ 400 N.Als Achsbolzen kann SM 1087-2 verwendet
werden.Einzelteil zu Exzenterspanner SM 1088-3.RoHS-konform: ja
Durchmesser 1:
M04
|
Länge 1:
44,00
|
Oberfläche:
Silber/silver
|
Form:
B
mit Innengewinde
Material: Stahlteile: verzinkt, blau passiviert Auflagescheiben: Kunststoff, glasfaserverstärkt Hebel: Zink-Druckguss kunststoffbeschichtet (abriebfestes Epoxydharz) OR = orange, RAL 2004 RS = rot, RAL 3000 SB = silber, RAL 9006 SW = schwarz, RAL 9005Form A: Scheibe: POM (Polyactetal)Form B: Scheibe: PA (Polyamid)
Hebel: Stahl (Feinguss) verzinkt, blau passiviert BL = blank (verzinkt)Form C: Scheibe: POM (Polyactetal)Form D: Scheibe: PA (Polyamid)
Artikelinformationen:Form A: verstellbare Auflagescheibe mit StellmutterForm B: Auflagescheibe ohne StellmutterForm C: verstellbare Auflagescheibe mit Stellmutter
Form D: Auflagescheibe ohne Stellmutter
Zum schnellen Spannen und Lösen, über ein Gewinde drehmomentfrei. Spannbewegung des Hebels über die max. Spannkraft hinaus nicht möglich. Keine losen Einzelteile, alle sind Elemente lagegerecht miteinander verbunden.
Die Exzenterspanner mit verstellbarer Auflagescheibe Form A+C bieten die Einstellung des Abstandes zwischen Hebelexzenter und Spannfläche über ein Feingewinde, somit ist eine einfache Einstellung der Spannstellung mit der max. Spannkraft möglich.
RoHS-konform: ja
Durchmesser 2:
M06
|
Farbe:
orange
|
Länge 1:
63,00
|
Länge 2:
16,00
|
Form:
B
mit Schraube
Material: Stahlteile: verzinkt, blau passiviertAuflagescheiben: Kunststoff, glasfaserverstärkt
Hebel: Zink-Druckguss kunststoffbeschichtet (abriebfestes Epoxydharz)OR = orangeRS = rotSB = silberSW = schwarzForm A: Scheibe: POM (Polyactetal)Form B: Scheibe: PA (Polyamid)
Hebel: Stahl (Feinguss) verzinkt, blau passiviertBL = blank (verzinkt)Form C: Scheibe: POM (Polyactetal)Form D: Scheibe: PA (Polyamid)
Artikelinformationen:Form A: verstellbare Auflagescheibe mit StellmutterForm B: Auflagescheibe ohne StellmutterForm C: verstellbare Auflagescheibe mit StellmutterForm D: Auflagescheibe ohne Stellmutter
Zum schnellen Spannen und Lösen, über ein Gewinde drehmomentfrei. Spannbewegung des Hebels über die max. Spannkraft hinaus nicht möglich. Keine losen Einzelteile, alle sind Elemente lagegerecht miteinander verbunden.
Die Exzenterspanner mit verstellbarer Auflagescheibe Form A+C bieten die Einstellung des Abstandes zwischen Hebelexzenter und Spannfläche über ein Feingewinde, somit ist eine einfache Einstellung der Spannstellung mit der max. Spannkraft möglich.
RoHS-konform: jaauf Anfrage:Exzenterspanner mit Auflagescheibe aus Stahl
Durchmesser 1:
M06
|
Länge 1:
63,00
|
Oberfläche:
Orange
|
Form:
B
mit InnengewindeInnenteile rostfreier Stahl
Material: Stahlteile: Edelstahl rostfrei 1.4305Auflagescheiben: Kunststoff, glasfaserverstärktHebel: Zink-Druckguss kunststoffbeschichtet (abriebfestes Epoxydharz)OR = orangeRS = rotSB = silberSW = schwarzForm A: Scheibe: POM (Polyactetal)Form B: Scheibe: PA (Polyamid)
Auflagescheiben: Kunststoff, glasfaserverstärktHebel: Edelstahl rostfrei (Feinguss) 1.4308Form C: Scheibe: POM (Polyactetal)Form D: Scheibe: PA (Polyamid)
Auflagescheiben: Edelstahl rostfrei 1.4057, gehärtetHebel: Edelstahl rostfrei (Feinguss) 1.4308Form E: Scheibe: Edelstahl rostfrei Form F: Scheibe: Edelstahl rostfrei
Artikelinformationen:Form A: verstellbare Auflagescheibe mit Stellmutter
Form B: Auflagescheibe ohne StellmutterForm C: verstellbare Auflagescheibe mit Stellmutter
Form D: Auflagescheibe ohne Stellmutter
Form E: verstellbare Auflagescheibe mit Stellmutter
Form F: Auflagescheibe ohne Stellmutter
Zum schnellen Spannen und Lösen, über ein Gewinde drehmomentfrei. Spannbewegung des Hebels über die max. Spannkraft hinaus nicht möglich. Keine losen Einzelteile, alle sind Elemente lagegerecht miteinander verbunden. Die Exzenterspanner mit verstellbarer Auflagescheibe Form A+C+E bieten die Einstellung des Abstandes zwischen Hebelexzenter und Spannfläche über ein Feingewinde, somit ist eine einfache Einstellung der Spannstellung mit der max. Spannkraft möglich.
RoHS-konform: ja
Durchmesser 2:
M05
|
Farbe:
orange
|
Länge 1:
63,00
|
Länge 2:
20,00
|
Form:
B
mit SchraubeInnenteile rostfreier Stahl
Material:Stahlteile: Edelstahl rostfrei 1.4305Auflagescheiben: Kunststoff, glasfaserverstärktHebel: Zink-Druckguss kunststoffbeschichtet, abriebfestes EpoxydharzOR = orangeRS = rotSB = silberSW = schwarzForm A: Scheibe: POM (Polyactetal)Form B: Scheibe: PA (Polyamid)
Auflagescheiben: Kunststoff, glasfaserverstärktHebel: Edelstahl rostfrei (Feinguss) 1.4308Form C: Scheibe: POM (Polyactetal)Form D: Scheibe: PA (Polyamid)
Auflagescheiben: Edelstahl rostfrei 1.4057, gehärtetHebel: Edelstahl rostfrei (Feinguss) 1.4308Form E: Scheibe: Edelstahl rostfrei Form F: Scheibe: Edelstahl rostfrei
Artikelinformationen:Form A: verstellbare Auflagescheibe mit StellmutterForm B: Auflagescheibe ohne StellmutterForm C: verstellbare Auflagescheibe mit StellmutterForm D: Auflagescheibe ohne StellmutterForm E: verstellbare Auflagescheibe mit StellmutterForm F: Auflagescheibe ohne Stellmutter
Zum schnellen Spannen und Lösen, über ein Gewinde drehmomentfrei. Spannbewegung des Hebels über die max. Spannkraft hinaus nicht möglich. Keine losen Einzelteile, alle sind Elemente lagegerecht miteinander verbunden. Die Exzenterspanner mit verstellbarer Auflagescheibe Form A+C+E bieten die Einstellung des Abstandes zwischen Hebelexzenter und Spannfläche über ein Feingewinde, somit ist eine einfache Einstellung der Spannstellung mit der max. Spannkraft möglich.
RoHS-konform: ja

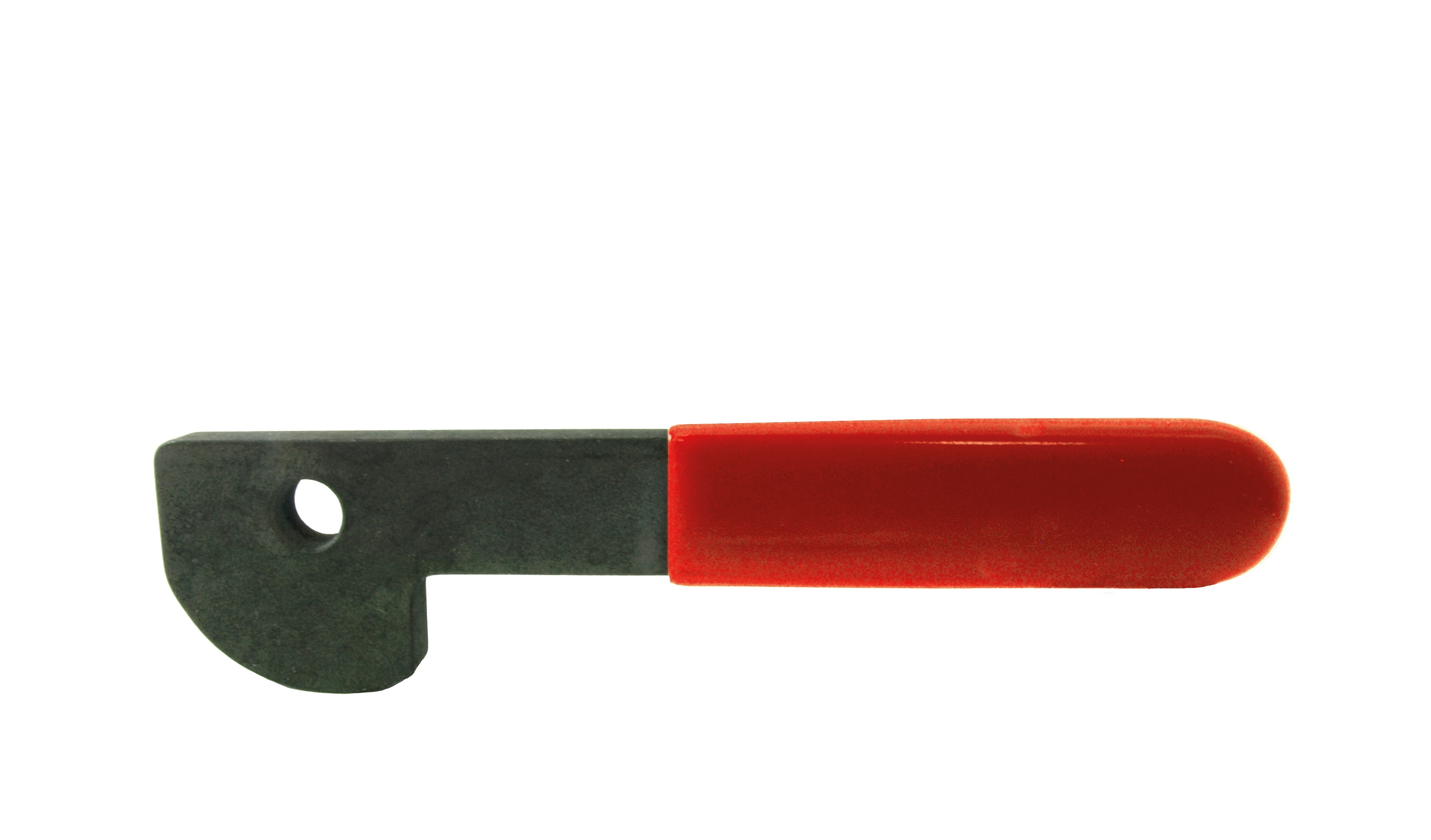

mit Endspannung
Material: Hebel: Stahl, gehärtetim Brünierton angelassen, Griff: kunststoffbeschichtet, rot.
Exzenterspanner sind besonders für werkstückspezifische Vorrichtungen geeignet.
RoHS-konform: ja

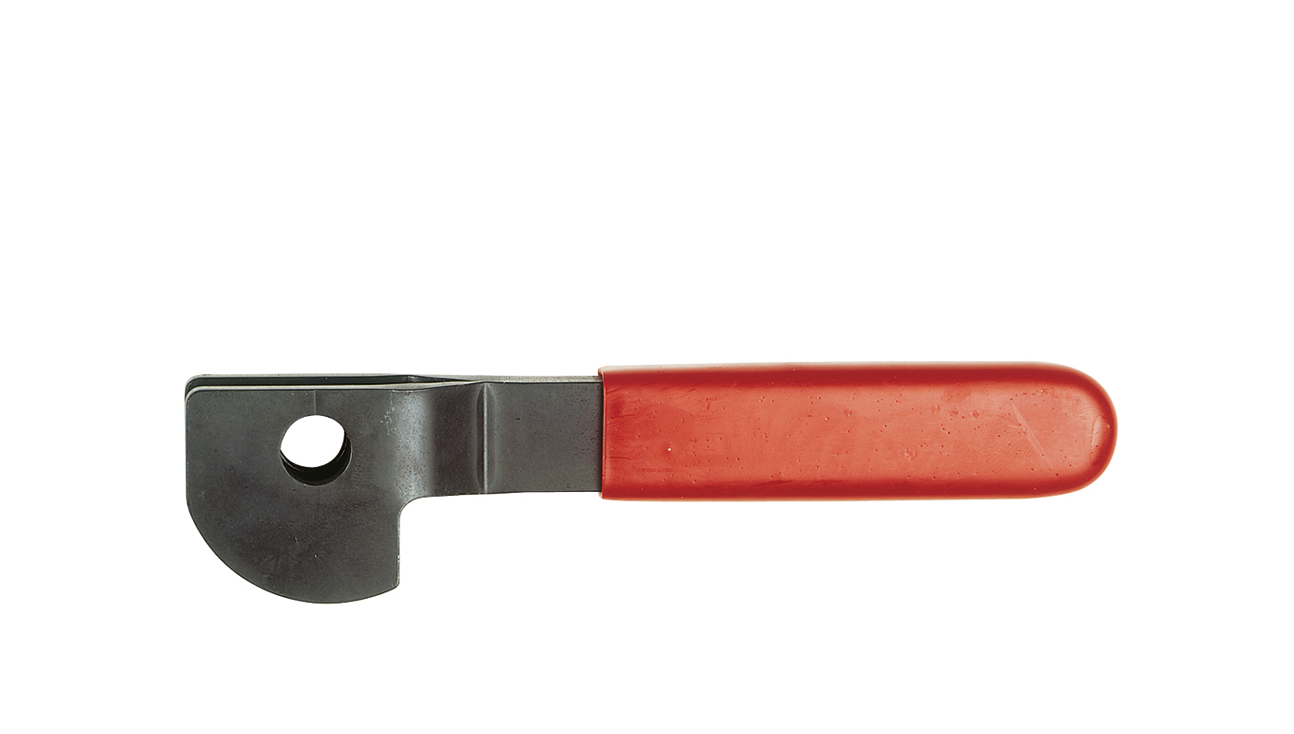

mit Mittelspannung
Material: Hebel: Stahl gehärtet, im Brünierton angelassen, Griff: kunststoffbeschichtet, rot.
Betätigung von Hand - Handkraft ~ 400 N
RoHS-konform: ja
für Schraubböcke SM 1140 / SM 1140-01
Material: Stahl, vergütet, im Brünierton angelassen
für Gabelspanneisen. Zusatzteil für Schraubböcke SM 1140 und SM 1140-01.
RoHS-konform: ja
