Bohrbuchse F7 - Hartmetall | SM 1000-02

ab 61,09 €*

Anzahl	Stückpreis
Bis 1	91,19 €*
Bis 2	85,72 €*
Bis 4	79,33 €*
Bis 9	72,95 €*
Ab 10	61,09 €*

Preise inkl. MwSt. zzgl. Versandkosten

Versandfertig in 70 Tagen

Lieferzeit: Siehe Variante in der Tabelle

Dieses Produkt ist in 1718 Ausführungen erhältlich.

Alle Varianten anzeigen

Produktnummer: 96229

Beschreibung Datenblatt CAD Daten

Innendurchmesser	Außendurchmesser	Länge	Form	Artikel	Preis					Bestellen
Innendurchmesser	Außendurchmesser	Länge	Form	Artikel	Ab 1	Ab 2	Ab 3	Ab 5	Ab 10	Bestellen

Produktinformationen "Bohrbuchse F7 - Hartmetall | SM 1000-02"

Positionierbuchse
ähnlich DIN 179 / ISO 4247
zylindrisch, Hartmetall

Material: Hartmetall K40 ö. ä.
Härte: ca. 90 HRA
Oberfläche: geschliffen

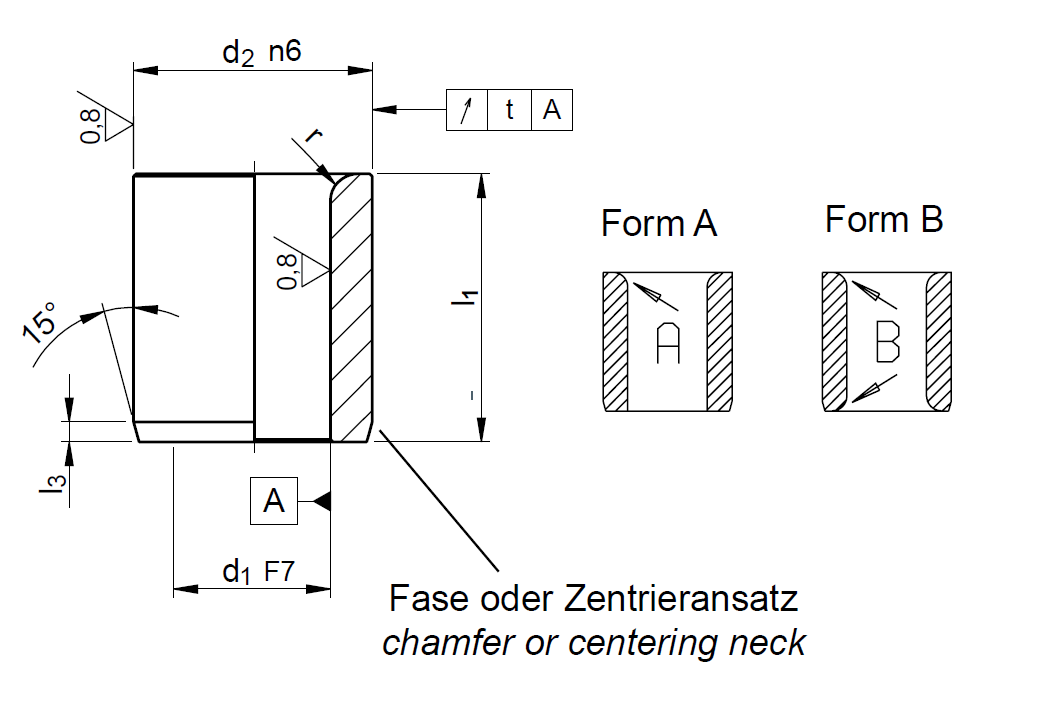

Form A: mit einem Radius
Form B: mit zwei Radien

RoHS-konform: ja

Die Bohrbuchsen von SCHOLZ MECHANIK finden in allen Fertigungsbetrieben als günstiges und verschleißfestes Bauteil ihren Einsatz. Lange nicht mehr nur zur präzisen Bohrerführung, sondern auch in Kombination mit neuen Produktionsverfahren – z.B. dem 3D-Druck – lassen sich mit Hilfe der Bohrbuchse schnell Spannvorrichtungen, Messlehren, Spannauflagen usw. herstellen.

Bei Bestückungs- und Rasterplatten für Dreh- und Fräszentren sind Bohr-Positionierbuchsen wichtige und sinnvolle Elemente. Durch ihre große Härte und die engen Toleranzen kann eine sehr hohe Wiederholgenauigkeit und lange Lebensdauer gewährleistet werden.

Montage:
der Bohrerdurchmesser soll Buchsendurchmesser entsprechen,
die Buchse mit flachem Dorn winklig einpressen oder mit einem Schonhammer SM 3366A einschlagen.

DIN / ISO:	DIN 179 und ähnlich
Material:	Hartmetall
Typ:	Aufnahme-/ Positionierbuchsen, Bohrbuchsen, zylindrisch

CAD Daten
