Fuß-Klemmverbinder | SM 1707-1

Durchmesser 1: 20 | Farbe / Oberfläche: Matt/matte | Material: Edelstahl/stainless_steel

mit zwei Befestigungsbohrungenfür Konstruktionsrohre SM 1780Material:NI: Edelstahl 1.4308matt gestrahltAL: Aluminium BL = blank, matt gestrahltkunststoffbeschichtet, strukturmattSW = schwarz RAL 9005 Sechskantmuttern DIN 985: Edelstahl A2selbstsichernd durch PolyamidringZylinderschrauben ISO 4762: Edelstahl A2Die Klemmbohrung der Fuß-Klemmverbinder SM 1707-1 ist mechanisch bearbeitet und für Konstruktionsrohre SM 1780 bzw. DIN 2391, DIN 2395 und DIN 2462 ausgelegt. Fuß-Klemmverbinder sind auch zum Anbau an Profilsysteme geeignet.An der Schraubstelle z verkleinert die Zylinderschraube den Bohrungsquerschnitt zum Klemmen. RoHS-konform: ja

Varianten ab 15,22 €* inkl. MwSt.

40,26 €* inkl. MwSt.

Details

Fuß-Klemmverbinder | SM 1707-2

Durchmesser 1: 10 | Farbe / Oberfläche: Blank/matt | Material: Aluminium

mit vier Befestigungsbohrungenfür Konstruktionsrohre SM 1780Material:NI: Edelstahl 1.4308matt gestrahltAL: AluminiumBL = blank, matt gestrahltkunststoffbeschichtet, strukturmattSW = schwarz RAL 9005Sechskantmuttern DIN 985: Edelstahl A2selbstsichernd durch PolyamidringZylinderschrauben ISO 4762: Edelstahl A2Die Klemmbohrung der Fuß-Klemmverbinder SM 1707-2 ist mechanisch bearbeitet und für Konstruktionsrohre SM 1780 bzw. DIN 2391, DIN 2395 und DIN 2462 ausgelegt. An der Schraubstelle z verkleinert die Zylinderschraube den Bohrungsquerschnitt zum Klemmen. RoHS-konform: ja

Varianten ab 16,70 €* inkl. MwSt.

18,09 €* inkl. MwSt.

Details

Fuß-Klemmverbinder | SM 1708

Durchmesser 1: 14 | Farbe / Oberfläche: Schwarz/black | Material: Aluminium

mit GewindestiftMaterial:AL: Aluminium BL = blank, matt gestrahlt kunststoffbeschichtet, strukturmatt SW = schwarz RAL 9005Gewindestift DIN 913: Edelstahl 1.4301Die Klemmbohrung der Fuß-Klemmverbinder SM 1708-01 ist unbearbeitet und für Konstruktionsrohre SM 1780 bzw. DIN 2391, DIN 2395 und DIN 2462 ausgelegt. An der Schraubstelle z verkleinert ein Gewindestift DIN 913 den Bohrungsquerschnitt zum Klemmen.RoHS-konform: ja

Varianten ab 16,14 €* inkl. MwSt.

16,77 €* inkl. MwSt.

Details

Fuß-Klemmverbinder | SM 1710

Durchmesser 1: 30 | Klemmlänge k: 50 | Material: Edelstahl/stainless_steel | Form: B

für KonstruktionsrohreMaterial: NI: Edelstahl 1.4308 matt gestrahltSchlossschrauben DIN 603: Edelstahl A2Hutmutter: DIN 917: Edelstahl A2Unterlegscheiben: Edelstahl A2Dichtscheiben: Kunststoff (Polyacetal POM), blauZwischenring: Silikon, 40...60 Shore A, blauForm A: ohne DichtungForm B: mit Silikon-DichtungDie Klemmbohrungen der Edelstahl-Fuß-Klemmverbinder SM 1710 sind mechanisch bearbeitet und für Konstruktionsrohre SM 1780 bzw. DIN 2391, DIN 2395 und DIN 2462 ausgelegt. An der Schraubstelle z verkleinert die Schlossschraube und Hutmutter den Bohrungsquerschnitt zum Klemmen.Form B hat Dichtungen an den Schraubstellen. Wenn werkzeuglos geklemmt werden soll, kann die Hutmutter durch einen in der Tabelleals Zubehör angegebenen verstellbaren Klemmhebel SM 1721 (für Edelstahl-Kreuz-Klemmverbinder) ersetzt werden. RoHS-konform: ja

Varianten ab 66,27 €* inkl. MwSt.

70,65 €* inkl. MwSt.

Details

Fuß-Klemmhalter | SM 1751

Durchmesser 1: 20 | Farbe / Oberfläche: Schwarz_elo

aus AluminiumMaterial:AL: AluminiumKlemmhalterELSW = schwarz eloxiertMT = matt, gleitgeschliffenZylinderschrauben DIN 912: Edelstahl A2Die Fuß-Klemmhalter SM 1751 verfügen über eine waagrechte und senkrechte Klemmbohrung, wobei die senkrechte Klemmbohrung zusätzlich mit einem Vierkant ausgestattet ist. Der Bohrungsabstand m ist abgestimmt auf Klemmhalter SM 1753-6Fuß-Laschen- Klemmhalter SM 1754-4Flanschbolzen SM 1757Haltemagnete SM 1758. Die Klemmschrauben sind in der Standardausführung Zylinderschrauben mit Innensechskant DIN 912. Sie können durch Klemmhebelsets SM 1759-1 ersetzt werden (Bestellbezeichnung siehe Maßtabelle). RoHS-konform: ja

Varianten ab 14,23 €* inkl. MwSt.

26,01 €* inkl. MwSt.

Details

Durchmesser 1	Farbe / Oberfläche	Klemmlänge k	Artikel	Preis	Bestellen

Produktinformationen "Fuß-Klemmverbinder | SM 1709 "

für Konstruktionsrohre

Material:
AL: Aluminium
BL = blank, matt gestrahlt
kunststoffbeschichtet, strukturmatt
SW = schwarz RAL 9005

Sechskantmuttern DIN 985: Edelstahl A2
selbstsichernd durch Polyamidring
Zylinderschrauben ISO 4762: Edelstahl A2

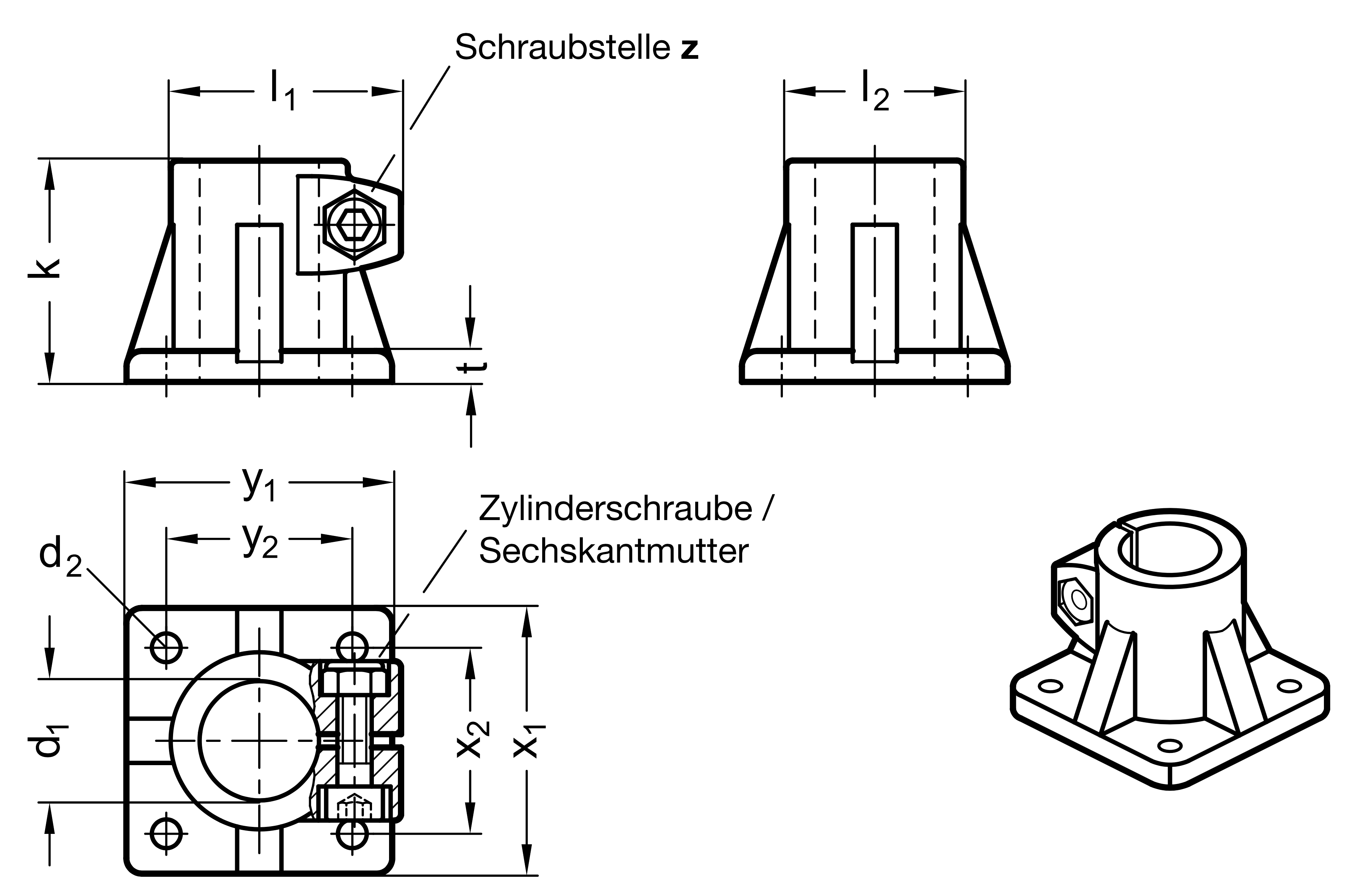

Die Klemmbohrung der Fuß-Klemmverbinder SM 1709 ist mechanisch bearbeitet
und für Konstruktionsrohre SM 1780 bzw. DIN 2391, DIN 2395 und DIN 2462 ausgelegt.
An der Schraubstelle z verkleinert die Zylinderschraube DIN 912 den Bohrungsquerschnitt zum Klemmen.

RoHS-konform: ja

Bedientyp:	Klemmverbinder
Compliance:	RoHS-konform
Material:	Aluminium
Oberfläche:	blank, matt gestrahlt, kunststoffbeschichtet schwarz
