Fuß-Klemmverbinder | SM 1710

SCHOLZ MECHANIK GmbH

ab 66,27 €*

68,91 €*

Preise inkl. MwSt. zzgl. Versandkosten

Versandfertig in 5 Tagen

Lieferzeit: Siehe Variante in der Tabelle

Dieses Produkt ist in 4 Ausführungen erhältlich.

Alle Varianten anzeigen

Durchmesser 1

Klemmlänge k

Material

Edelstahl/stainless_steel

Form

Produktnummer: 251635

Beschreibung Datenblatt

Durchmesser 1	Klemmlänge k	Material	Form	Artikel	Preis	Bestellen

Produktinformationen "Fuß-Klemmverbinder | SM 1710"

für Konstruktionsrohre

Material:
NI: Edelstahl 1.4308
matt gestrahlt

Schlossschrauben DIN 603: Edelstahl A2
Hutmutter: DIN 917: Edelstahl A2
Unterlegscheiben: Edelstahl A2
Dichtscheiben: Kunststoff (Polyacetal POM), blau
Zwischenring: Silikon, 40...60 Shore A, blau

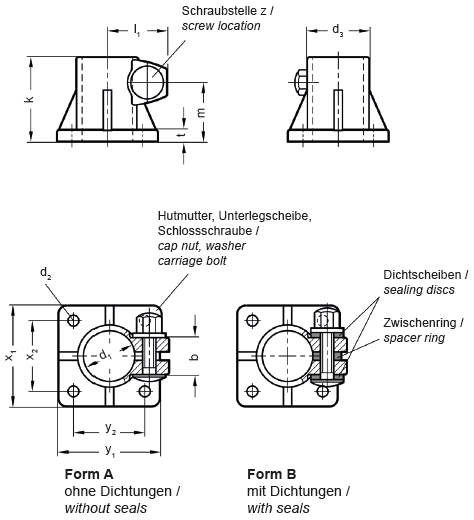

Form A: ohne Dichtung
Form B: mit Silikon-Dichtung

Die Klemmbohrungen der Edelstahl-Fuß-Klemmverbinder SM 1710 sind mechanisch bearbeitet
und für Konstruktionsrohre SM 1780 bzw. DIN 2391, DIN 2395 und DIN 2462 ausgelegt.
An der Schraubstelle z verkleinert die Schlossschraube und Hutmutter den Bohrungsquerschnitt zum Klemmen.
Form B hat Dichtungen an den Schraubstellen.
Wenn werkzeuglos geklemmt werden soll, kann die Hutmutter durch einen in der Tabelle
als Zubehör angegebenen verstellbaren Klemmhebel SM 1721 (für Edelstahl-Kreuz-Klemmverbinder) ersetzt werden.

RoHS-konform: ja

Bedientyp:	Klemmverbinder
Besonderheit:	mit Silikondichtung
Compliance:	RoHS-konform
Material:	Edelstahl
Oberfläche:	matt,gestrahlt/matt,blasted
