Klemmhebel - HYGIENIC DESIGN | SM 1179-1

SCHOLZ MECHANIK GmbH

ab 51,77 €*

55,14 €*

Preise inkl. MwSt. zzgl. Versandkosten

Versandfertig in 5 Tagen

Lieferzeit: Siehe Variante in der Tabelle

Dieses Produkt ist in 4 Ausführungen erhältlich.

Alle Varianten anzeigen

Durchmesser 1

M06

M08

M10

Länge 1

63,00

78,00

Oberfläche

Produktnummer: 109094

Beschreibung Datenblatt

Durchmesser 1	Länge 1	Oberfläche	Artikel	Preis	Bestellen

Produktinformationen "Klemmhebel - HYGIENIC DESIGN | SM 1179-1"

aus Edelstahl
verstellbar, mit Innengewinde

Material:
Griffkörper: Edelstahl-Feinguss 1.4308, poliert (Ra < 0,8 μm)
Gewindebuchse: Edelstahl rostfrei 1.4301

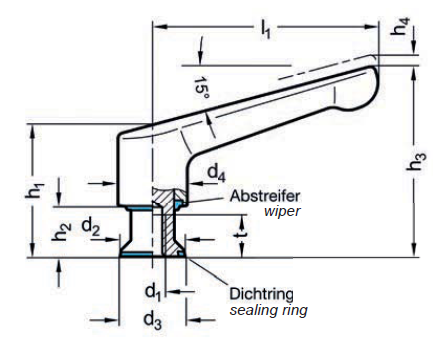

Dichtring / Abstreifer:
Hydrierter Acrylnitril-Butadien-Kautschuk (H-NBR)
temperaturbeständig -25 °C bis +150 °C
Härte 85 ±5 Shore A
FDA-konform
blau

Diese rostfreien Klemmhebel mit massivem Edelstahl-Griffkörper sind für den Einsatz in Hygienebereichen vorgesehen.
Die dichtende Anschraubfläche ermöglicht eine totraumfreie Befestigung.
Die polierte Oberfläche verhindert das Anhaften von Schmutz und erleichtert die Reinigung.
Einsatz vorzugsweise bei begrenztem Spannbereich oder wenn eine bestimmte Spannstellung erwünscht ist.
Hebelverstellung durch Ziehen.
Beim Loslassen rastet der Griff selbstständig wieder ein.
Gewindeeinsatz durch Kerbverzahnung mit Griff lösbar verbunden.

RoHS-konform: ja

Bedientyp:	Hebel, Klemmhebel
Besonderheit:	Feststellen durch selbstständiges Einrasten, mit Dichtring, mit Innengewinde
Compliance:	RoHS-konform
Einsatz in sensiblen Bereichen:	Hygienic Design
Material:	Edelstahl, Hebel: Edelstahl, Knopf / Griff: Edelstahl
Oberfläche:	poliert
