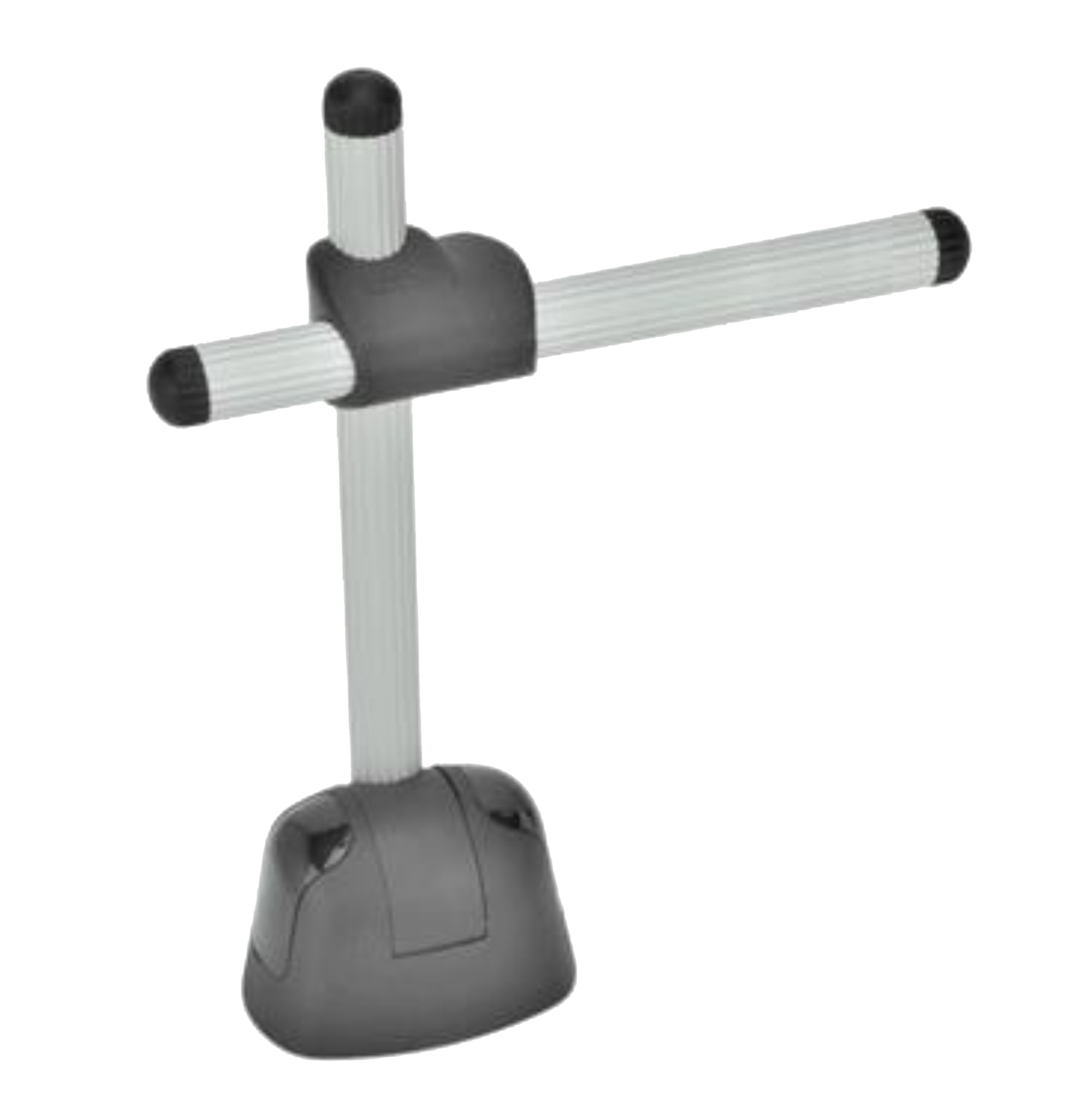

Klemmstativ, Universal- | SM 1760

SCHOLZ MECHANIK GmbH

ab 17,87 €*

20,38 €*

Preise inkl. MwSt. zzgl. Versandkosten

Lieferzeit: Siehe Variante in der Tabelle

Dieses Produkt ist in 150 Ausführungen erhältlich.

Alle Varianten anzeigen

Durchmesser

Farbe

Blau/blue

Gelb/yellow

Grau/grey

Orange/orange

Rot/red

Schwarz/black

Länge 1

100

Länge 2

116

Produktnummer: 252264

Beschreibung Datenblatt

Durchmesser	Farbe	Länge 1	Länge 2	Artikel	Preis	Bestellen

Produktinformationen "Klemmstativ, Universal- | SM 1760"

für Sensoren und Reflektoren

Material:
Befestigungslasche (siehe SM 1760-1): Kunststoff (Polyamid PA), schwarz, matt
Kreuzstück (siehe SM 1760-3): Kunststoff (Polyamid PA), glasfaserverstärkt, schwarz, matt
Halterohr (siehe SM 1760-4): Aluminium, blank
Endkappen: Kunststoff (Polyamid PA), schwarz, matt
Sockel (siehe SM 1760-2): Kunststoff (Polyamid PA), glasfaserverstärkt schwarz, matt
mit farbigen glänzenden Abdeckkappen
SW = schwarz, RAL 9005

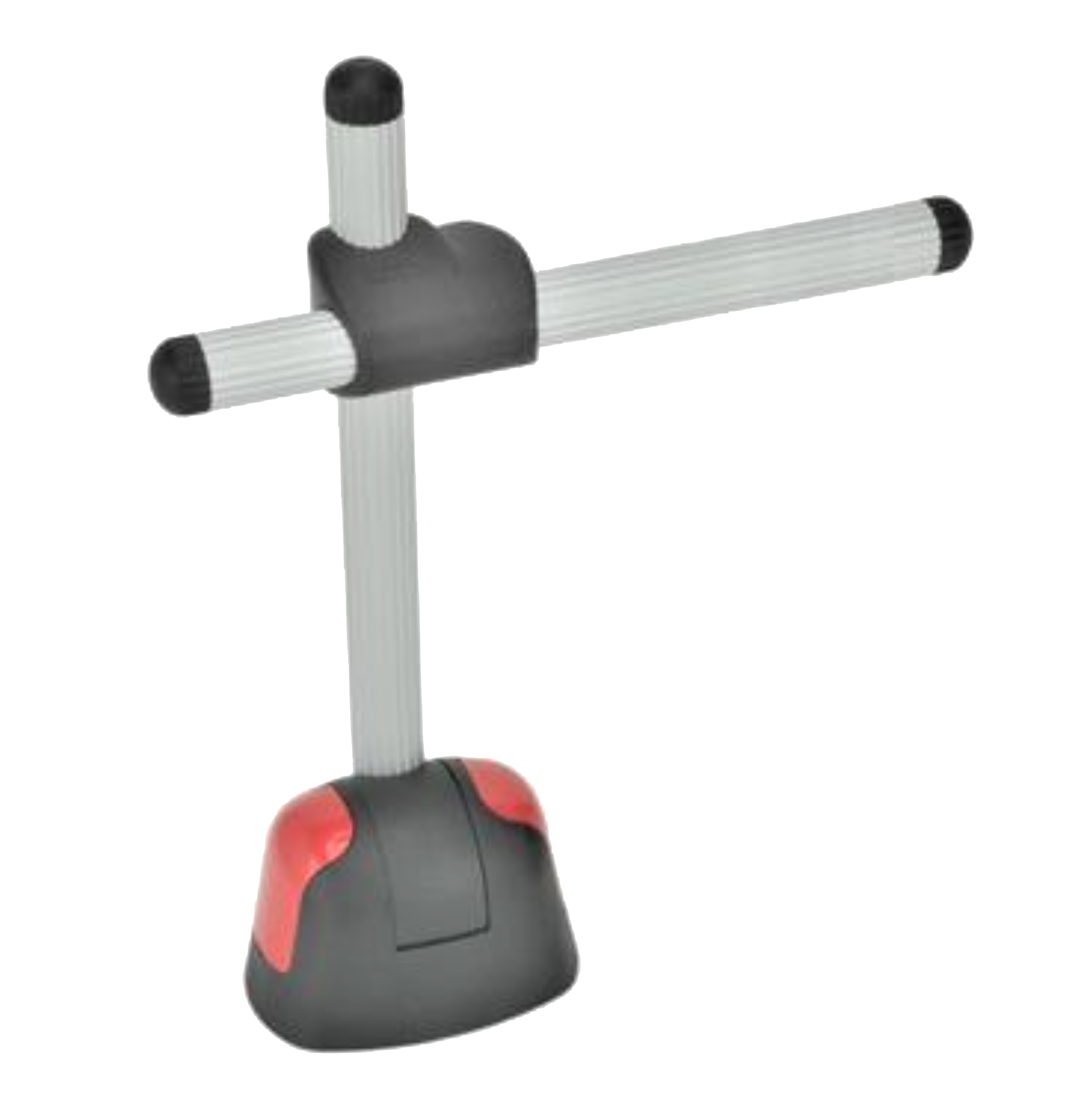

RT = rot, RAL 3000

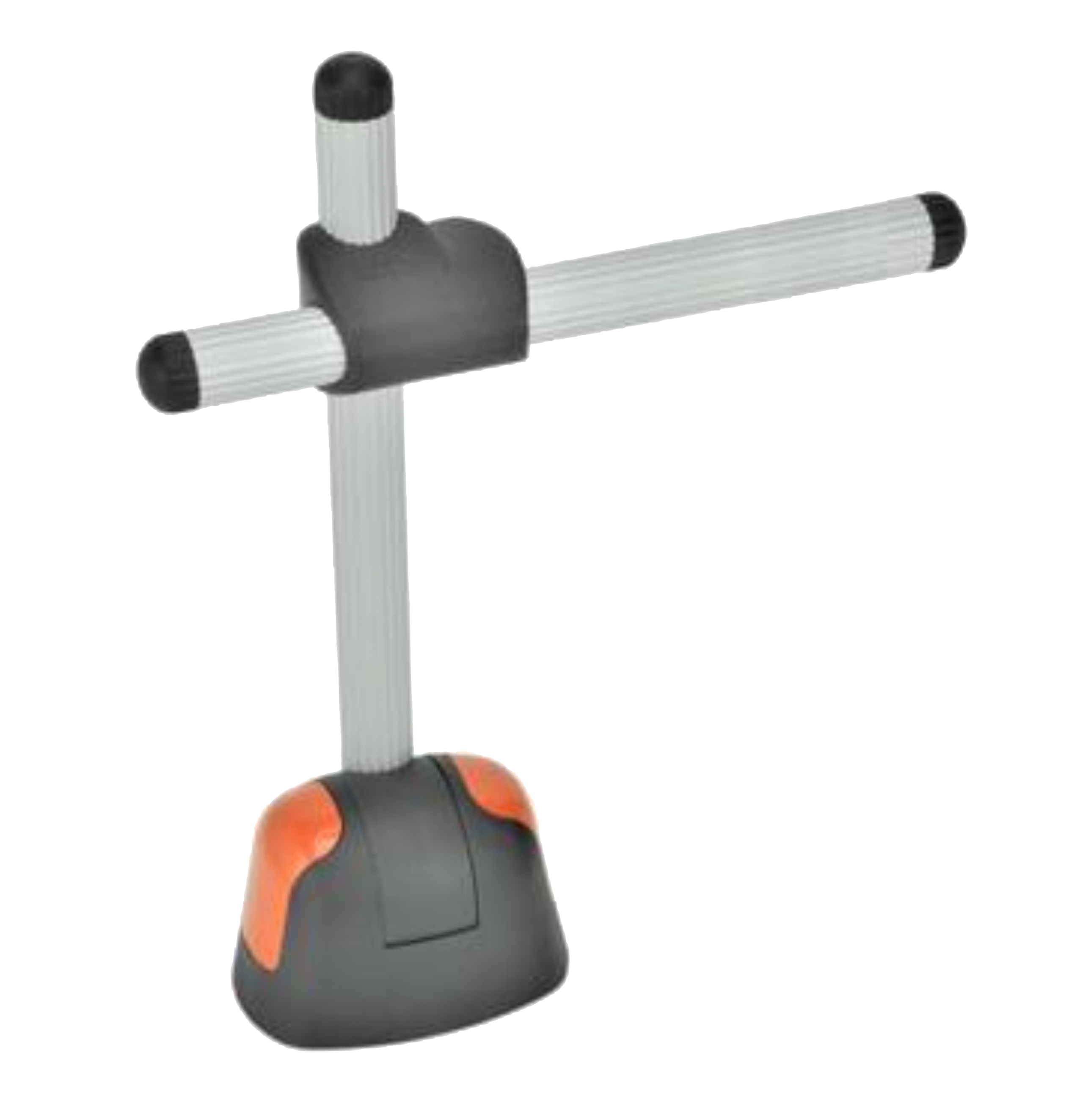

OR = orange, RAL 2004

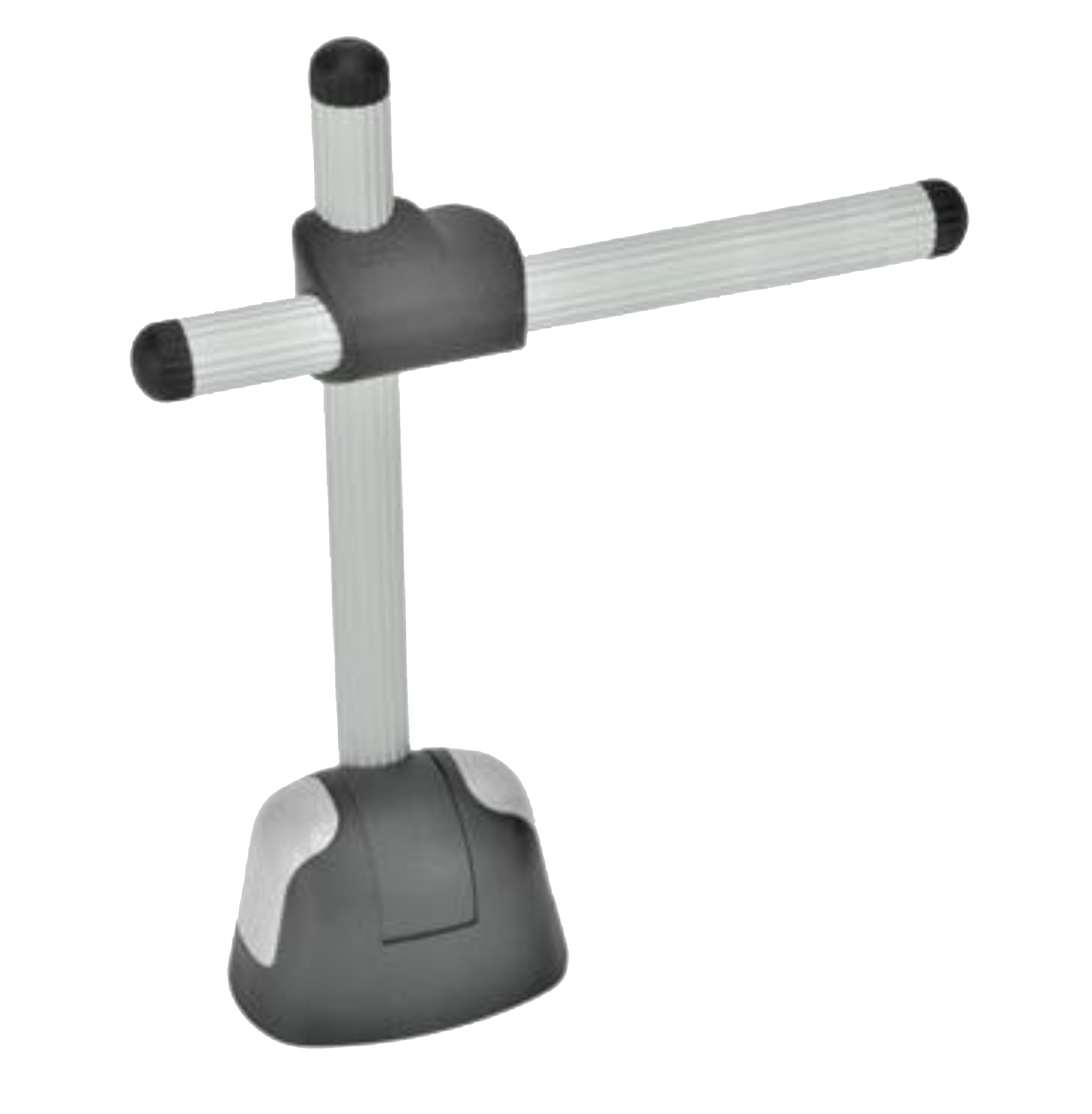

GR = grau, RAL 7035

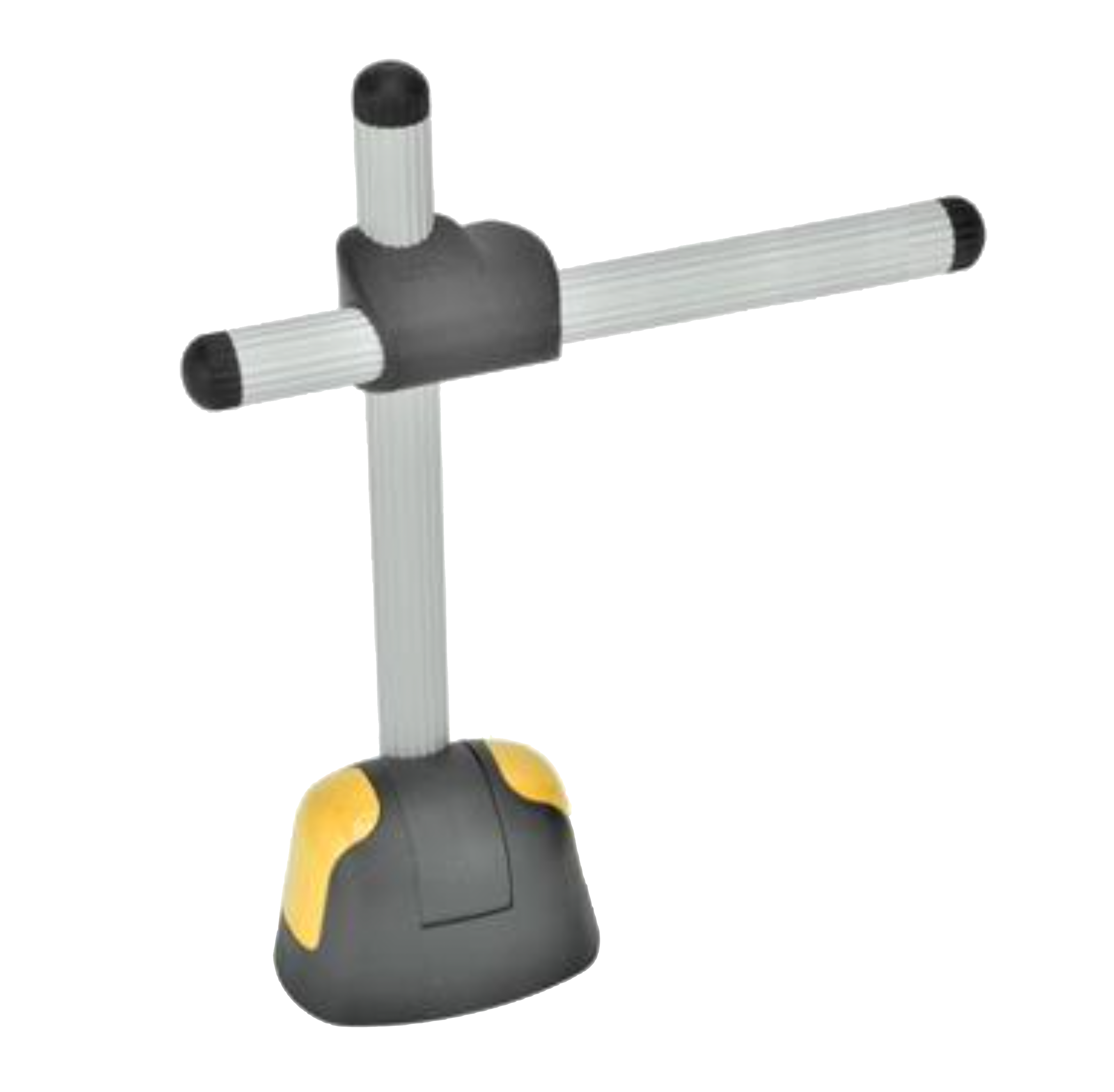

GB = gelb, RAL 1021

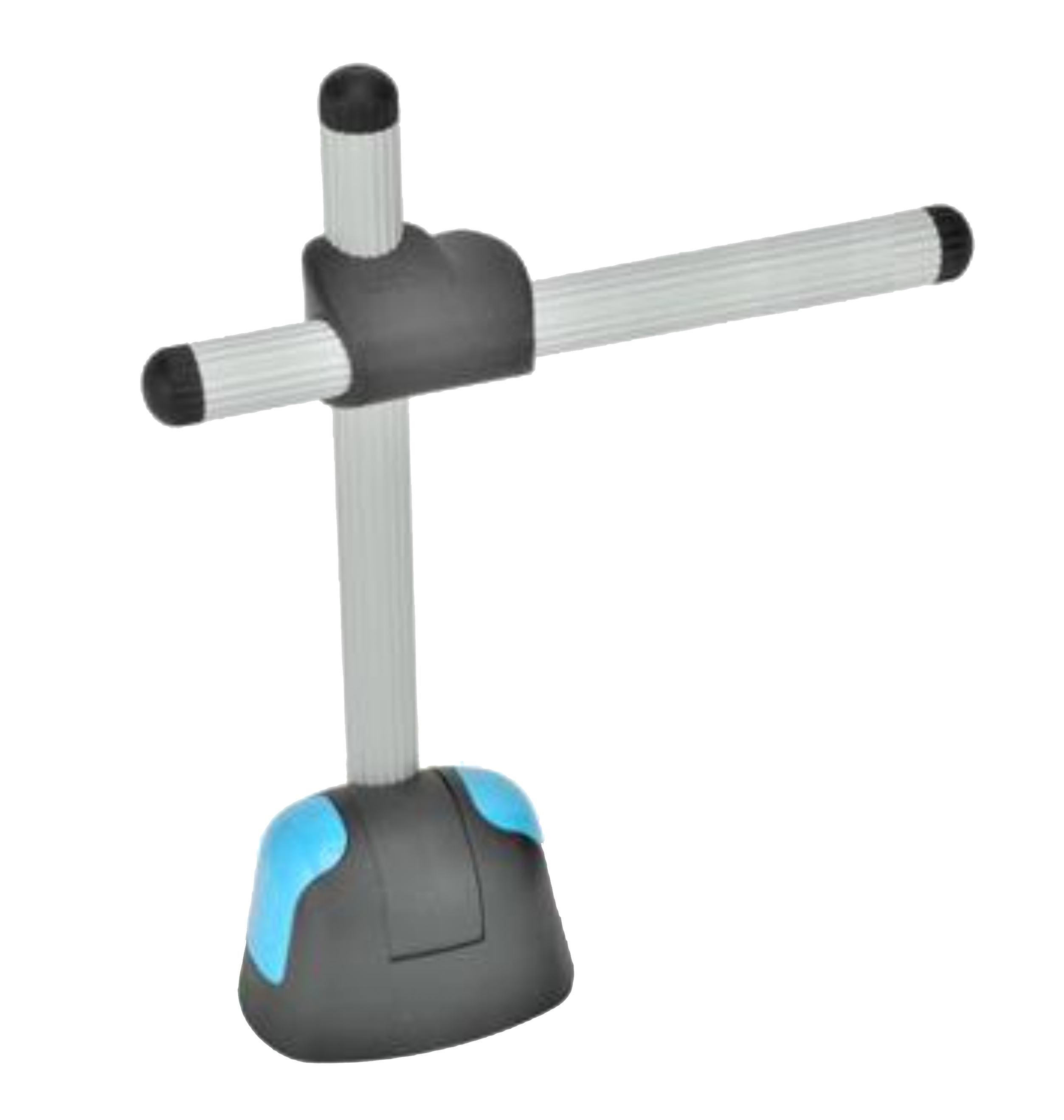

BL = blau, RAL 5024

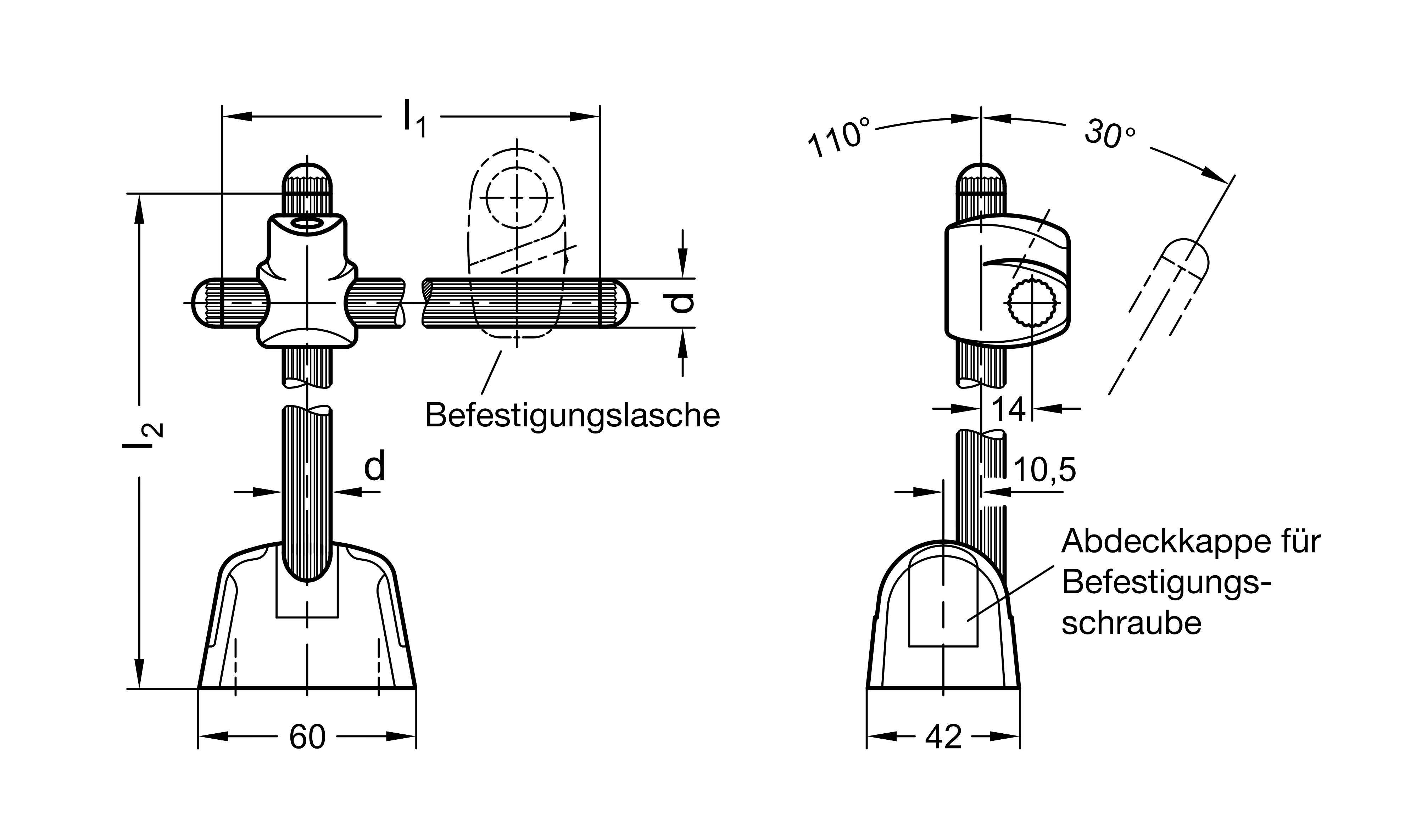

Mit dem Universal-Klemmstativ SM 1760 kann die Befestigungslasche SM 1760-1 schnell und sicher in die gewünschte Lage gebracht und dort positioniert werden.
Die neigbare Halterohr-Aufnahme im Sockel hat elf Rastpositionen.
Mit jeweils nur einer Klemmschraube (Innensechskant) werden Sockel, Kreuzstück und Befestigungslasche SM 1760-1 an den Halterrohren in der gewünschten Position festgeklemmt.
Das Zahnprofil des Halterohres verhindert ein unerwünschtes Verdrehen, unabhängig vom Anzugsmoment der Klemmschraube.

RoHS Konform: ja

Zubehör

Befestigungslasche | SM 1760-1

Form: B

für Universal-Klemmstative SM 1760Material:Kunststoff (Polyamide PA) glasfaserverstärkt schwarz, mattForm A: für SensorbefestigungForm B: für SensorbefestigungForm C: mit Bohrung für Senkschraube M6Form D: für ReflektorbefestigungForm E: für Reflektorbefestigungfür Halterohre SM 1760-4, Ø13Die Befestigungslasche SM 1760-1 kann schnell und sicher am Universal-Klemmstativ SM 1760 in die gewünschte Lage gebracht und dort positioniert werden. Mit einer Klemmschraube (Innensechskant) wird die Befestigungslasche an den Halterrohren in der gewünschten Position festgeklemmt. Das Zahnprofil des Halterohres verhindert ein unabhängig vom Anzugsmoment der Klemmschraube unerwünschtes Verdrehen. RoHS-konform: ja

Varianten ab 3,99 €* inkl. MwSt.

4,03 €* inkl. MwSt.

Details

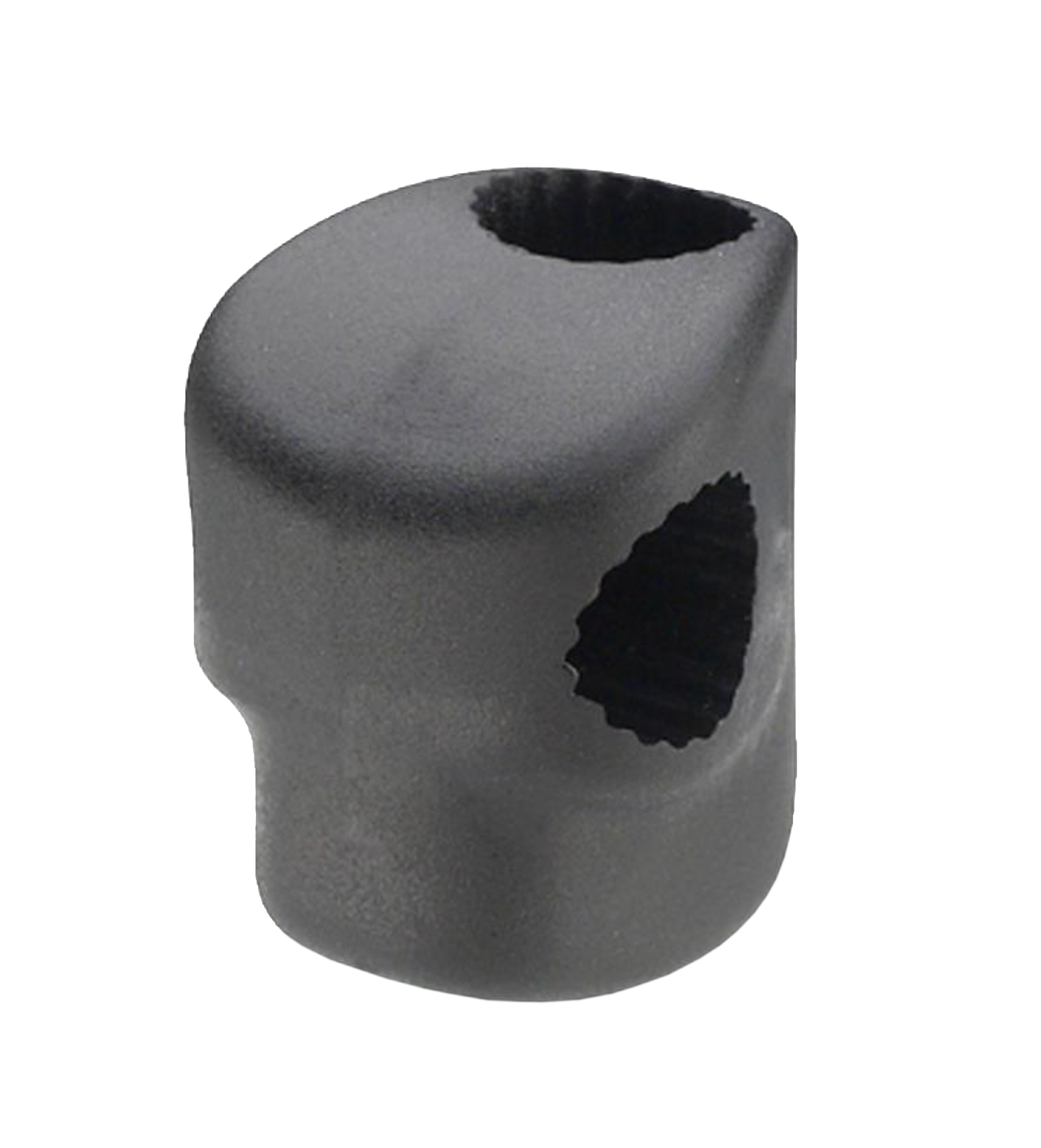

Kreuzstück | SM 1760-2

für Universal-Klemmstative SM 1760Material:Kunststoff (Polyamid PA) glasfaserverstärkt schwarz, mattDas Kreuzstück SM 1760-2 kann schnell und sicher am Universal-Klemmstativ SM 1760 in die gewünschte Lage gebracht und dort positioniert werden.Mit einer Klemmschraube (Innensechskant) festgeklemmt hält es beide Halterrohre SM 1760-4 (Ø13) in der gewünschten Position.RoHS-konform: ja

4,07 €* inkl. MwSt.

Details

Sockel | SM 1760-3

Durchmesser: 13 | Farbe: Rot/red

für Universal-Klemmstative SM 1760Material:Kunststoff (Polyamid PA)glasfaserverstärkt schwarz, matt mit farbigen glänzenden Abdeckkappen:SW = schwarz, RAL 9005RT = rot, RAL 3000OR = orange, RAL 2004GR = grau, RAL 7035GB = gelb, RAL 1021BL = blau, RAL 5024für Halterohre SM 1760-4, Ø13Der Sockel SM 1760-3 ist Zubehörteil des Universal-Klemmstativs SM 1760.Die neigbare Halterohr-Aufnahme im Sockel hat elf Rastpositionen. Der Sockel wird mit einer Klemmschraube (Innensechskant) am Halterrohr in der gewünschten Position festgeklemmt. Das Zahnprofil des Halterohres verhindert ein unerwünschtes Verdrehen.RoHS-konform: ja

Varianten ab 4,01 €* inkl. MwSt.

8,27 €* inkl. MwSt.

Details

Halterohr | SM 1760-4

Durchmesser: 13 | Länge: 300

Aluminium Ø13für Universal-Klemmstative SM 1760Material:Halterohr: AluminiumblankEndkappen: Kunststoff (Polyamid PA)schwarz, mattDas Zahnprofil des Halterohres verhindert ein unabhängig vom Anzugsmoment der Klemmschraube des jeweiligen Zubehörteils ein unerwünschtes Verdrehen.Zubehörteil zum Universal-Klemmstativ SM 1760.RoHS-konform: ja

Varianten ab 2,67 €* inkl. MwSt.

4,09 €* inkl. MwSt.

Details
