Kreuzgriff - DIN 6335

Ähnliche Artikel

Schnellspann-Kreuzgriff | SM 1196

aus GraugussMaterial: GraugussgleitgeschliffenKreuzgriffe mit Schnellspannfunktion werden eingesetzt, wenn keine großen Spannkräfte benötigt werden oder wenn der Griff nach dem Lösen ganz abgezogen und schnell wieder in Spannstellung gebracht werden soll. Der Griff wird schräg auf den Gewindebolzen aufgesteckt. Beim Spannen rastet das Gewinde (die Funktion wird über ein halbseitiges Gewinde erreicht) in die Gewindegänge des Bolzens ein. Mit einer geringfügigen Drehung wird gespannt.Funktionssicherheit ist nur gegeben, wenn die Spannfläche rechtwinklig zum Gewindebolzen ist. Der Gewindebolzen sollte einige mm länger sein als die Höhe des Griffes.Die Teile können sich durch Vibration lösen.

Ab 12,21 €* inkl. MwSt.

Details

Kreuzgriffschraube - ähnl. DIN 6335 | SM 1200-1

aus Gusseisen Material: Griff: Gusseisen sauber entgratet und gleitgeschliffenSchraube: Stahl Kreuzgriffschrauben SM 1200-1 sind ergonomisch geformt und gut handhabbar. Aus Gusseisen hergestellt sind die Griffkörper stabil, hoch belastbar, gegen viele Umwelteinflüsse resistentund kostengünstiger im Vergleich zu anderen Griffen aus hochfesten Materialien wie Stahl und bieten dennoch eine gute Leistung in vielen Anwendungen.Der Gewindezapfen ist eingeschraubt und durch Querstift gesichert. RoHS-konform: ja

Ab 5,94 €* inkl. MwSt.

Details

Kreuzgriff - DIN 6335 | SM 1200-2

aus Grauguss Material: Grauguss GG20kunststoffbeschichtet:OR = orange matt RAL 2004SW = schwarz matt RAL 9005 Form C: glattes SacklochForm E: GewindesacklochKreuzgriffe SM 1200-2 nach DIN 6335 sind ergonomisch geformt und gut handhabbar. Aus Grauguss hergestellt sind sie stabil, hoch belastbar, gegen viele Umwelteinflüsse resistentund kostengünstiger im Vergleich zu anderen Griffen aus hochfesten Materialien wie Stahlund bieten dennoch eine gute Leistung in vielen Anwendungen.Die Kunststoffbeschichtung verbessert die Optik und ermöglicht eine Farbgebung. RoHS-konform: ja

Ab 7,40 €* inkl. MwSt.

Details

Kreuzgriff - DIN 6335 | SM 1201

aus Kunststoff Material:Griff: Kunststoff Duroplast (PF)schwarz glänzendBuchse:ST: Stahl verzinkt, blau passiviert MS: MessingNI: Edelstahl rostfrei Form C: glattes Sackloch H7 - nur Restbestände, nicht mehr lieferbarForm D: GewindesacklochKreuzgriffe SM 1201 nach DIN 6335 sind ergonomisch geformt und gut handhabbar. RoHS-konform: ja Einige Angaben auf dem DATENBLATT (u. a. Form C) sind nicht mehr aktuell.Überarbeitung folgt.

Ab 0,00 €* inkl. MwSt.

Details

Kreuzgriffschraube - DIN 6335 | SM 1201-1

mit Kunststoffgriff Material:Griff: Kunststoff Duroplast (PF)schwarz glänzendSchraube: ST: Stahl verzinktTemperatureinsatzbereich max.: 110 °CKreuzgriffschrauben SM 1201-1 nach DIN 6335 Form L sind ergonomisch geformt und gut handhabbar.RoHS-konform: ja

Ab 0,83 €* inkl. MwSt.

Details

Zubehör

Gewindestift | SM 1239

mit Kunststoffzapfen Material: ST: Stahl Güte 5.8brüniertmit KunststoffzapfenNI: Edelstahlmit Kunststoffzapfen Gewindestifte mit Kunststoffzapfen werden eingesetzt zum sicheren Fixieren, wenn Beschädigungen und Druckstellen an empfindlichen Spannflächen vermieden werden sollen, z. B. in der Feinmechanik, Elektronik und im Möbelbau. Sie können mit den verschiedensten Spannelementen (Klemmhebel, Sterngriffe, Rändelmuttern) kombiniert werden. Auch geeignet als Anschlagschutz bei Transportbändern. RoHS-konform: ja

Ab 1,19 €* inkl. MwSt.

Details

Gewindestift | SM 1239-1

mit Messingzapfen Material: ST: Stahl Güte 5.8brüniertmit MessingzapfenNI: Edelstahlmit Messingzapfen RoHS-konform: jaGewindestifte mit Messingzapfen werden eingesetzt zum sicheren Fixieren, wenn Beschädigungen und Druckstellen an empfindlichen Spannflächen vermieden werden sollen, z. B. in der Feinmechanik, Elektronik und im Möbelbau. Sie können mit den verschiedensten Spannelementen (Klemmhebel, Sterngriffe, Rändelmuttern) kombiniert werden. Auch geeignet als Anschlagschutz bei Transportbändern.

Ab 1,11 €* inkl. MwSt.

Details

Durchmesser 1	Form	Artikel	Preis	Bestellen

Produktinformationen "Kreuzgriff - DIN 6335 | SM 1200"

aus Gusseisen

Material: Gusseisen
entgratet, gerommelt

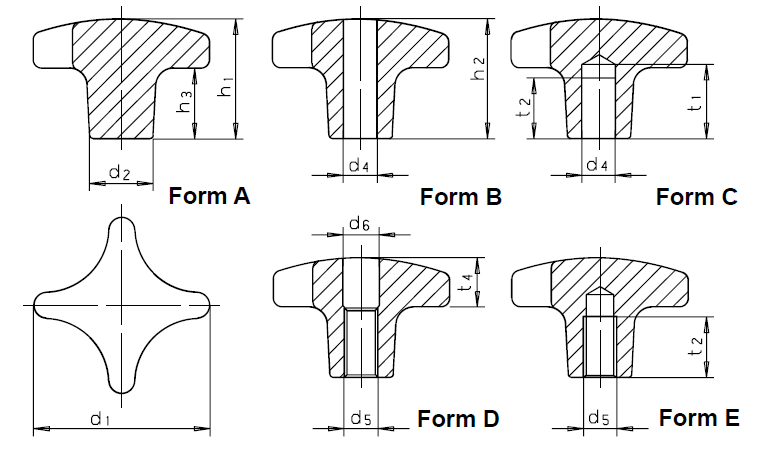

Form A: Rohteil, ohne Bohrung
Form B: durchgebohrt H7
Form C: Sackloch H7
Form D: Gewinde-Durchloch
Form E: Gewinde-Sackloch

Kreuzgriffe SM 1200 nach DIN 6335 sind ergonomisch geformt und gut handhabbar.
Sie ermöglichen eine sichere und ergonomische Kraftübertragung beim Spannen, Lösen oder Verstellen technischer Vorrichtungen.
Aus Gusseisen hergestellt sind sie stabil, hoch belastbar, gegen viele Umwelteinflüsse resistent
und kostengünstiger im Vergleich zu anderen Griffen aus hochfesten Materialien wie Stahl
und bieten dennoch eine gute Leistung in vielen Anwendungen.

RoHS-konform: ja

Bedientyp:	Griffe, Kreuzgriffe
Besonderheit:	Rohteil, mit Bohrung, mit Durchgangsbohrung, mit Durchgangsgewinde, mit Gewindesackloch
DIN / ISO:	DIN 6335 und ähnlich
Material:	Grauguss, Knopf / Griff: Grauguss
Oberfläche:	Grauguss - gerommelt, roh / unlackiert
