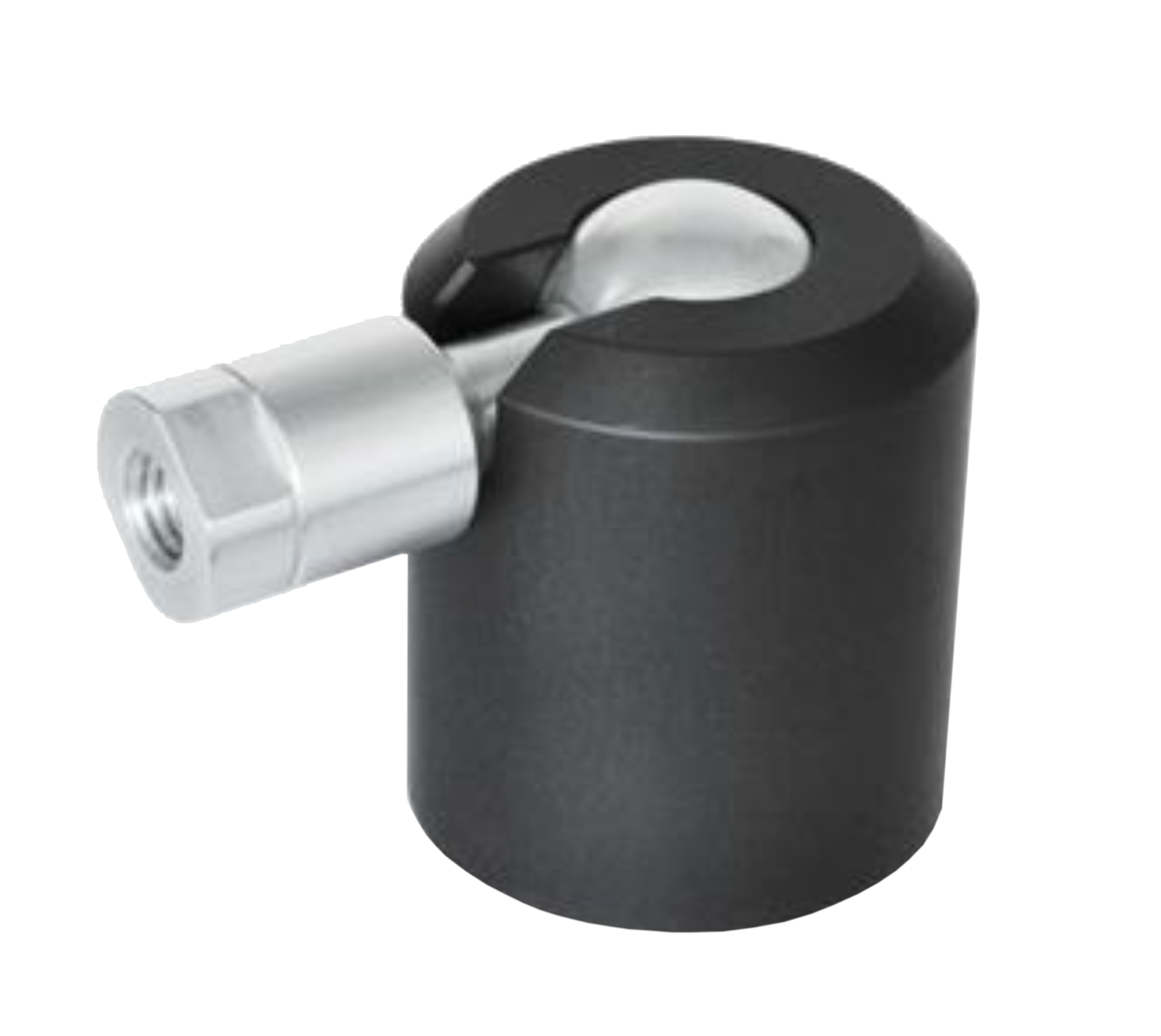

Kugelgelenk | SM 1792 A/B
ab 44,64 €*
73,34 €*
Versandfertig in 5 Tagen
Versandfertig in 5 Tagen
Dieses Produkt ist in 26 Ausführungen erhältlich.
Produktinformationen "Kugelgelenk | SM 1792 A/B "
aus Aluminium
Kugel mit Innengewinde
Material:
Gehäuse: Aluminium
schwarz eloxiert
Bodenstück / Kugel: Aluminium
blank
verstellbarer Klemmhebel (Form A + C):
Zink-Druckguss
kunststoffbeschichtet, strukturmatt
silber, RAL 9006
Schraubeneinsatz + Halteschraube: Edelstahl 1.4305
Zylinderstift (Form B + D): Edelstahl 1.4301
Gehäuse: Aluminium
schwarz eloxiert
Bodenstück / Kugel: Aluminium
blank
verstellbarer Klemmhebel (Form A + C):
Zink-Druckguss
kunststoffbeschichtet, strukturmatt
silber, RAL 9006
Schraubeneinsatz + Halteschraube: Edelstahl 1.4305
Zylinderstift (Form B + D): Edelstahl 1.4301
Form A: Klemmung mit verstellbarem Hebel
d2/r1 für kleinere Gewinde
d3/r2 für größere Gewinde
Form B: Klemmung mit Gewindestift mit Innensechskant
d2/r1 für kleinere Gewinde
d3/r2 für größere Gewinde
d2/r1 für kleinere Gewinde
d3/r2 für größere Gewinde
Form B: Klemmung mit Gewindestift mit Innensechskant
d2/r1 für kleinere Gewinde
d3/r2 für größere Gewinde
Für eine präzise und stufenlose Verstellung um den Kugeldrehpunkt innerhalb des Schwenkbereichs,
z. B. beim Justieren von Scannern, Kameras, Beleuchtung oder Monitoren.
Schon bei kleinen Anzugsdrehmomenten der Klemmschraube werden verhältnismäßig große Klemmkräfte an der Kugel erzeugt.
Mit den Klemmhebeln (Form A und C) können diese leicht aufgebracht werden.
Befestigung des Kugelgelenk per Innengewinde d5 von unten
oder zusammen mit dem Flansch SM 1793 über drei Durchgangsbohrungen von oben.
Für dauerhaft gehaltene hohe Haltedrehmomente müssen die Kontaktflächen an der Kugel frei von Schmierstoffen gehalten werden.
Ein Überschreiten der empfohlenen Anzugsdrehmomente steigert das Haltedrehmoment,
kann aber zu erhöhtem Verschleiß der Klemmmechanik führen.
z. B. beim Justieren von Scannern, Kameras, Beleuchtung oder Monitoren.
Schon bei kleinen Anzugsdrehmomenten der Klemmschraube werden verhältnismäßig große Klemmkräfte an der Kugel erzeugt.
Mit den Klemmhebeln (Form A und C) können diese leicht aufgebracht werden.
Befestigung des Kugelgelenk per Innengewinde d5 von unten
oder zusammen mit dem Flansch SM 1793 über drei Durchgangsbohrungen von oben.
Für dauerhaft gehaltene hohe Haltedrehmomente müssen die Kontaktflächen an der Kugel frei von Schmierstoffen gehalten werden.
Ein Überschreiten der empfohlenen Anzugsdrehmomente steigert das Haltedrehmoment,
kann aber zu erhöhtem Verschleiß der Klemmmechanik führen.
RoHS-konform: ja
