Mutter Edelstahl rostfrei, HYGIENIC DESIGN

Zubehör

Dichtring - HYGIENIC DESIGN | SM 1291-15

Material:H-NBR: Hydrierter Acrylnitril-Butadien-Kautschukblautemperaturbeständig -25 °C bis +150 °CFDA-konformHärte: Härte 85 ±5 Shore A Bauteile im Hygienebereich mit zylindrischen Befestigungsflächen können mit den Dichtringen SM 1291-15 totraumfrei und dicht angebracht werden.Unmontiert haben die Dichtringe die in der Tabelle (Datenblatt) angegebenen „Istmaße“. Für eine zuverlässige Abdichtung muss am Bauteil ein Einbauraum gemäß Skizze angebracht werden. Damit wird gewährleistet, dass der Dichtring in montiertem Zustand die nötige Pressung erfährt, ohne überbeansprucht zu werden. Alle Kontaktflächen sollten eine Oberflächengüte von min. Ra 0,8 μm aufweisen.Auf Anfrage:- Ethylen-Propylen-Dien-Kautschuk (EPDM)temperaturbeständig -40 °C bis +120 °C- Fluor-Kautschuk (FKM)temperaturbeständig -5 °C bis +200 °C RoHS-konform: ja Weitere Artikel aus dem Programm HYGIENIC DESIGNSM 1179-1 KlemmhebelSM 1179-2 Klemmhebel mit SchraubeSM 1206-4 SterngriffeSM 1206-5 DreisterngriffeSM 1207-2 Flügelmuttern / T-GriffeSM 1265-7/8 KnöpfeSM 1265-9/10 Muttern/SchraubenSM 1265-11/12 Schrauben, niedrig SM 1265-13 AbstandshalterSM 1268-4/5 VerriegelungenSM 1269-5 BügelgriffeSM 1273-32/33 RastbolzenSM 1291-15 DichtringSM 1291-16 AbstreiferSM 3150 StellfüßeSM 3151 Abdeckhülsen

Ab 1,30 €* inkl. MwSt.

Details

Ähnliche Artikel

Schraube HYGIENIC DESIGN | SM 1265-10

aus rostfreiem Edelstahl Material:Schraube: Edelstahl rostfrei 1.4404 (A4)PL: Knopf poliert (Ra < 0,8 μm)MT: Knopf mattiert (Ra < 0,8 μm)Dichtring: blauHydrierter Acrylnitril-Butadien-Kautschuk (H-NBR) temperaturbeständig -25 °C bis +150 °CHärte 85 ±5 Shore AFDA-konform zertifiziert nach den Richtlinien der EHEDGEinsatz in Hygienebereichen, totraumfreie Befestigung durch Dichtringe, hohe Oberflächengüte verhindert Schmutzanhaftungen. Die dichtende Flanschfläche ermöglicht eine totraumfreie Befestigung. Die hohe Oberflächengüte und große Eckradien verhindern das Anhaftungen von Schmutz und erleichtern die Reinigung. RoHS-konform: ja

Ab 8,19 €* inkl. MwSt.

Details

Schraube - HYGIENIC DESIGN | SM 1265-11

aus Edelstahlmit niedrigem Kopfund dünnem Schaft zur Verliersicherung Material:Schraube: Edelstahl rostfrei 1.4404 (A4)Dichtring: Hydrierter Acrylnitril-Butadien-Kautschuk (H-NBR) temperaturbeständig -25 °C bis +150 °CHärte 85 ±5 Shore AFDA-konformblau PL: poliert (Ra < 0,8 μm)MT: mattiert (Ra < 0,8 μm) zertifiziert nach den Richtlinien der EHEDG.Einsatz in Hygienebereichen, totraumfreie Befestigung durch dichtende Flanschfläche, hohe Oberflächengüte verhindert Schmutzanhaftungen. Info:Durch den Dünnschaft d4 können die Schrauben auf einfache Weise, z. B. in einer Abdeckung, „verliergesichert“ werden. Damit ist die „Unverlierbarkeit des Befestigungselements“ nach der Maschinenrichtlinie 2006 / 42 / EG gegeben.Dafür muss anstelle einer normalen Durchgangs- oder Gewindebohrung beidseitig ein Gewinde d1, gegebenenfalls mit entsprechender Freibohrung d5 vorgesehen werden.Je nach Ausführung und Klemmstärke a1 ... a3 der Abdeckung kann zwischen denabgebildeten Konstruktionsvarianten gewählt werden. Die Sicherung kann auch durcheine am Dünnschaft d4 zusätzlich montierte Sicherungsscheibe erreicht werden. RoHS-konform: ja

Ab 8,90 €* inkl. MwSt.

Details

Schraube - HYGIENIC DESIGN | SM 1265-12

aus Edelstahl mit niedrigem Kopf Material:Schraube: Edelstahl rostfrei 1.4404 (A4)Dichtring: Hydrierter Acrylnitril-Butadien-Kautschuk (H-NBR) temperaturbeständig -25 °C bis +150 °CHärte 85 ±5 Shore AFDA-konformblau PL: poliert (Ra < 0,8 μm)MT: mattiert (Ra < 0,8 μm) größere Längen mit Schaft.Zertifiziert nach den Richtlinien der EHEDG.Einsatz in Hygienebereichen, totraumfreie Befestigung durch Dichtringe, hohe Oberflächengüte verhindert Schmutzanhaftungen. RoHS-konform: ja

Ab 6,84 €* inkl. MwSt.

Details

Durchmesser 1	Oberfläche	Artikel	Preis	Bestellen

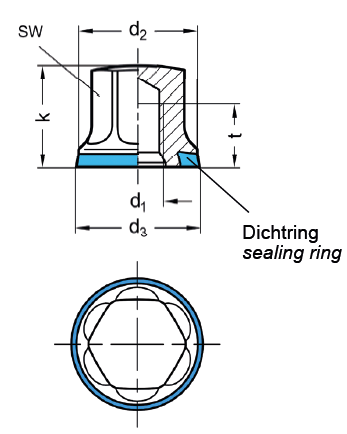

Produktinformationen "Mutter - HYGIENIC DESIGN | SM 1265-9"

aus Edelstahl

Material:
Schraube: Edelstahl rostfrei 1.4404 (A4)
PL: Knopf poliert (Ra < 0,8 μm)
MT: Knopf mattiert (Ra < 0,8 μm)
Dichtring: blau
Hydrierter Acrylnitril-Butadien-Kautschuk (H-NBR)
temperaturbeständig -25 °C bis +150 °C
Härte 85 ±5 Shore A
FDA-konform

zertifiziert nach den Richtlinien der EHEDG
Einsatz in Hygienebereichen, totraumfreie Befestigung durch Dichtringe, hohe Oberflächengüte verhindert Schmutzanhaftungen.

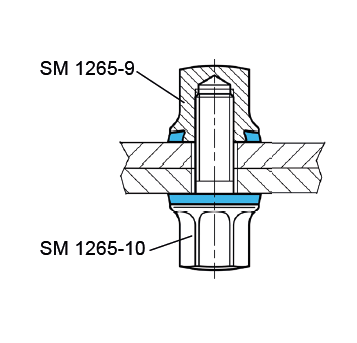

Die dichtende Flanschfläche ermöglicht eine totraumfreie Befestigung.
Die hohe Oberflächengüte und große Eckradien verhindern das Anhaftungen von Schmutz und erleichtern die Reinigung.

RoHS-konform: ja

Bedientyp:	Griffe, Knöpfe, Muttern
Besonderheit:	mit Dichtring, mit Innengewinde
Compliance:	RoHS-konform
Einsatz in sensiblen Bereichen:	Hygienic Design
Material:	Edelstahl, Knopf / Griff: Edelstahl
Oberfläche:	matt, poliert
