Mutter für T-Nuten | SM 1132

SCHOLZ MECHANIK GmbH

Durchmesser	Größe	Artikel	Preis	Bestellen

Produktinformationen "Mutter für T-Nuten | SM 1132"

"Rhombus"

Material: Vergütungsstahl
vergütet, Festigkeitsklasse 10
brüniert

Durch die verringerte Auflagefäche in der T-Nute ist die Belastbarkeit geringer als bei den vergleichbaren Größen DIN 508.
Die Rhombus-Nutensteine können von oben eingesetzt werden.
Sie sind besonders zweckmäßig bei langen T-Nuten oder
wenn die Belegung des Maschinentisches das seitliche Einführen von Spannschrauben oder Nutensteinen nicht erlaubt.

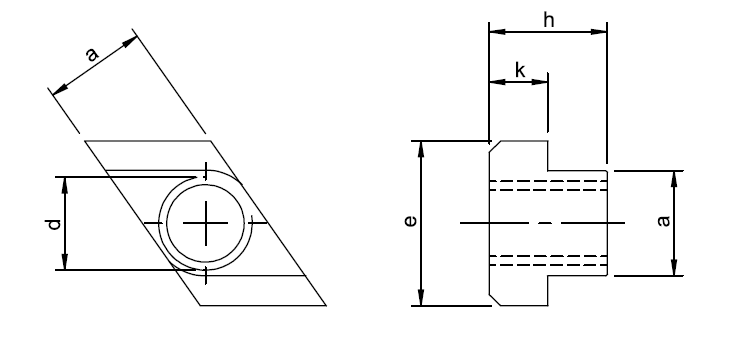

Eine Verschraubung muss über die gesamte Gewindelänge "h" vorgenommen werden.

Anwendung:
Zusätzliches Einrichten einer Spannstelle bei bereits aufgespannter Vorrichtung oder
nachträgliches Einrichten einer Spannstelle bei bereits belegter Maschinentisch-T-Nute.
Von oben einsetzen, dann drehen und auf Anschlag in der Nute achten.
Nur dann ist die volle Spannkraft gesichert.
In Verbindung mit den Stiftschrauben DIN 6379 (SM 1100) verwenden.

RoHS-konform: ja

Elementtyp:	Schrauben / Muttern
Material:	Stahl
Oberfläche:	Stahl - brüniert
Typ:	Nutensteine und Zubehör
