Rohrgriff | SM 1401

SCHOLZ MECHANIK GmbH

Variantentabelle
Durchmesser 1	Länge 1	Oberfläche	Form	Artikel	Preis	Bestellen

Produktinformationen "Rohrgriff | SM 1401"

aus Aluminium oder Edelstahl

Material:
AL:
Griffrohr Ø20x1,5 / Ø28x1,5 / Ø30x1,5: Aluminium, Wandstärke 1,5 mm
Grifffüße: Zink-Druckguss
kunststoffbeschichtet, strukturmatt
- schwarz, RAL 9005 bei SW / EL
- silber, RAL 9006 bei ES
Deckel: Kunststoff, hellgrau
Befestigungsset (nur Form B):
Linsenschrauben: ISO 7380-M6-20
Stahl, verzinkt
- schwarz passiviert bei SW / EL
- blau passiviert bei ES
Sechskantmuttern: ISO 4032-M6
Stahl, verzinkt, blau passiviert
Unterlegscheiben: DIN 125
Stahl, verzinkt, blau passiviert

SW = Rohr kunststoffbeschichtet, strukturmatt, schwarz RAL 9005
Grifffüße: schwarz, matt
EL = Rohr eloxiert, naturfarben
Grifffüße: schwarz, matt
ES = Rohr eloxiert, naturfarben
Grifffüße: silber

NI:
Griffrohr Ø28x2: Edelstahl 1.4301, Wandstärke 2 mm
geschliffen, matt glänzend
Grifffüße: Edelstahl-Feinguss 1.4308
matt gestrahlt

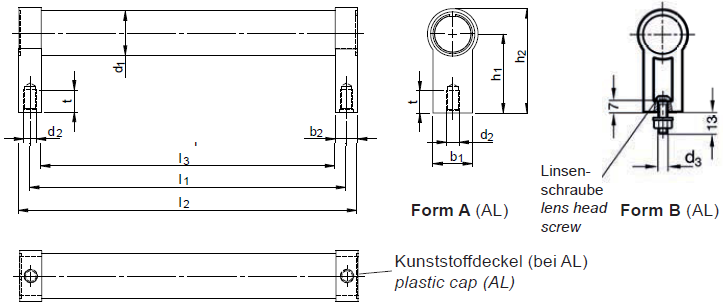

Form A: Montage Rückseite, mit Gewinde-Sackloch, ohne Befestigungsset.
Aluminium. Edelstahl nur d1=28.
Form B: Montage Bedienungsseite, einschl. Befestigungsset.
Nur Aluminium d1=28.

AL: Griffrohr und Grifffuß sind verdrehsicher miteinander verschraubt (verdeckter Befestigungsschraube).
Ohne weitere Bearbeitung können die Griffrohre an die Grifffüße angeschraubt werden.
Deshalb lassen sich Sonderlängen einfach realisieren.
Große Grifflängen bzw. Belastungen können weitere Abstützungen erforderlich machen. Einzelne Abstützungen für Rohrgriffe Ø 28 (Form A) auf Anfrage.
NI: Bei der Edelstahlausführung sind Grifffüße und Griffrohr miteinander verpresst.

RoHS-konform: ja

Einige Angaben auf dem DATENBLATT sind nicht mehr aktuell.
Überarbeitung folgt.

Bedientyp:	Griffe, Griffstangen / Rohrgriffe, Rohrgriffe
Besonderheit:	Montage - Rückseite
Compliance:	RoHS-konform
Farbe:	natur, schwarz, silber
Material:	Aluminium, Deckel / Füße: Kunststoff
Oberfläche:	eloxiert, kunststoffbeschichtet
