Stützkopf | SM 1773

SCHOLZ MECHANIK GmbH

ab 14,66 €*

16,35 €*

Preise inkl. MwSt. zzgl. Versandkosten

Versandfertig in 5 Tagen

Lieferzeit: Siehe Variante in der Tabelle

Dieses Produkt ist in 4 Ausführungen erhältlich.

Alle Varianten anzeigen

Durchmesser

42.4

Form

Produktnummer: 252452

Beschreibung Datenblatt

Durchmesser	Form	Artikel	Preis	Bestellen

Produktinformationen "Stützkopf | SM 1773"

Fuß-Klemmverbinder
Komponenten für Fördersysteme

Material:
Stützkopf: Kunststoff Thermoplast (Polyamid)
glasfaserverstärkt
temperaturbeständig -30 °C bis +100 °C
schwarz, matt
Klemmset:
Sechskantschrauben DIN 931: Edelstahl 1.4301
Sechskantmuttern DIN 934: Edelstahl 1.4301
Unterlegscheiben DIN 125: Edelstahl 1.4301

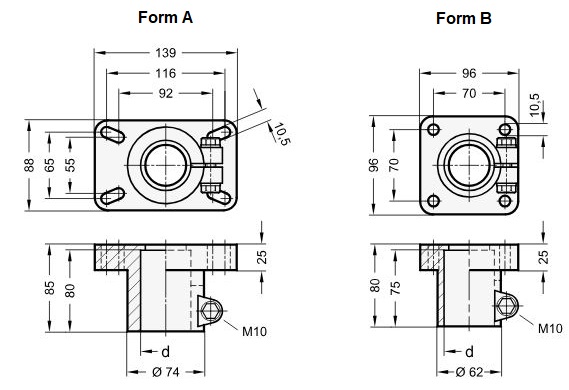

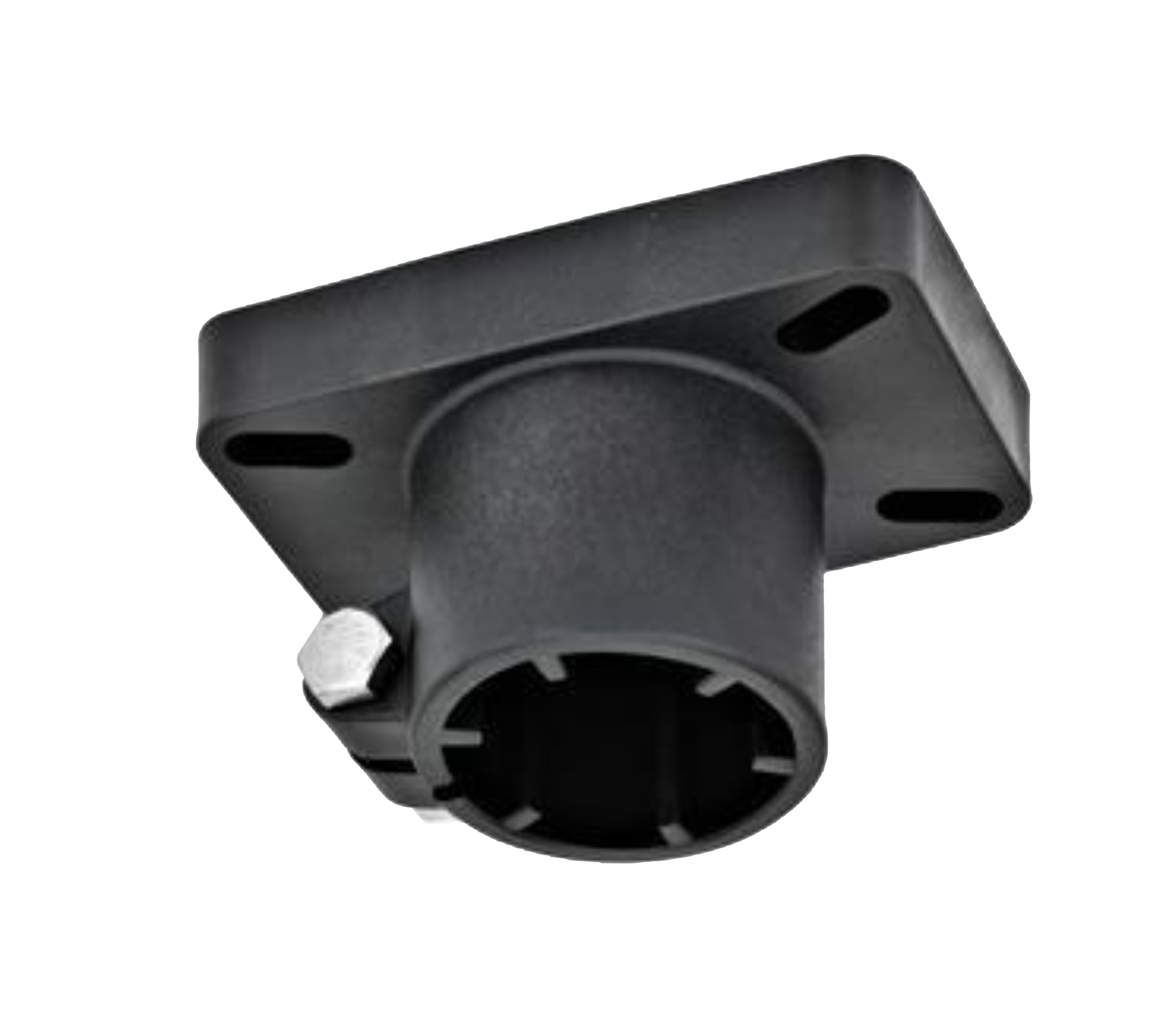

Form A: Befestigung mit Langlöchern

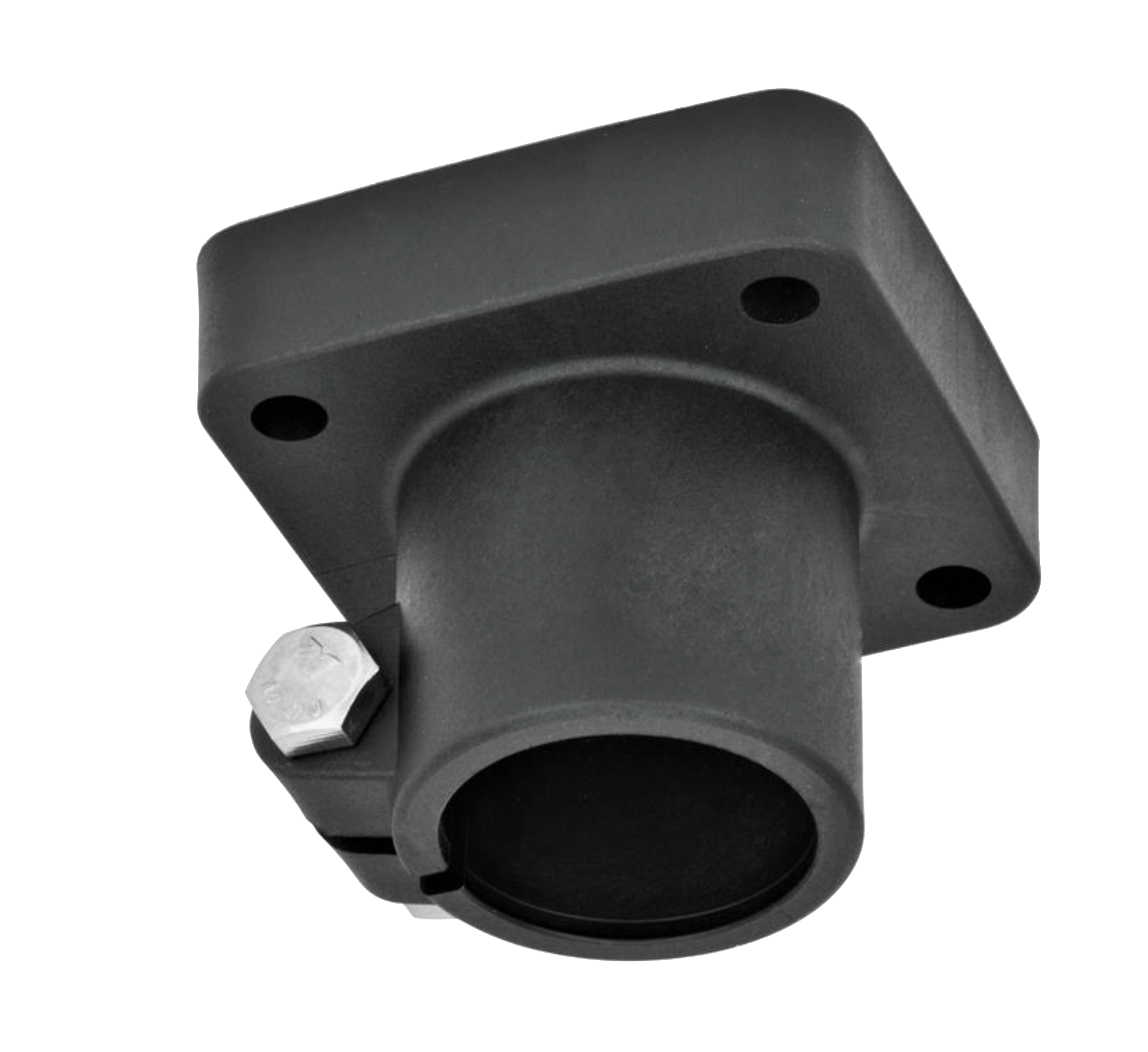

Form B: Befestigung mit Bohrungen

Stützköpfe SM 1773 werden in Kombination mit z. B. Gewinderohren für die Konstruktion von Transportsystemen oder Arbeitstischen verwendet.
Sie tragen oder verbinden Bauteile rechtwinklig zur Rohrachse.

RoHS-konform: ja
