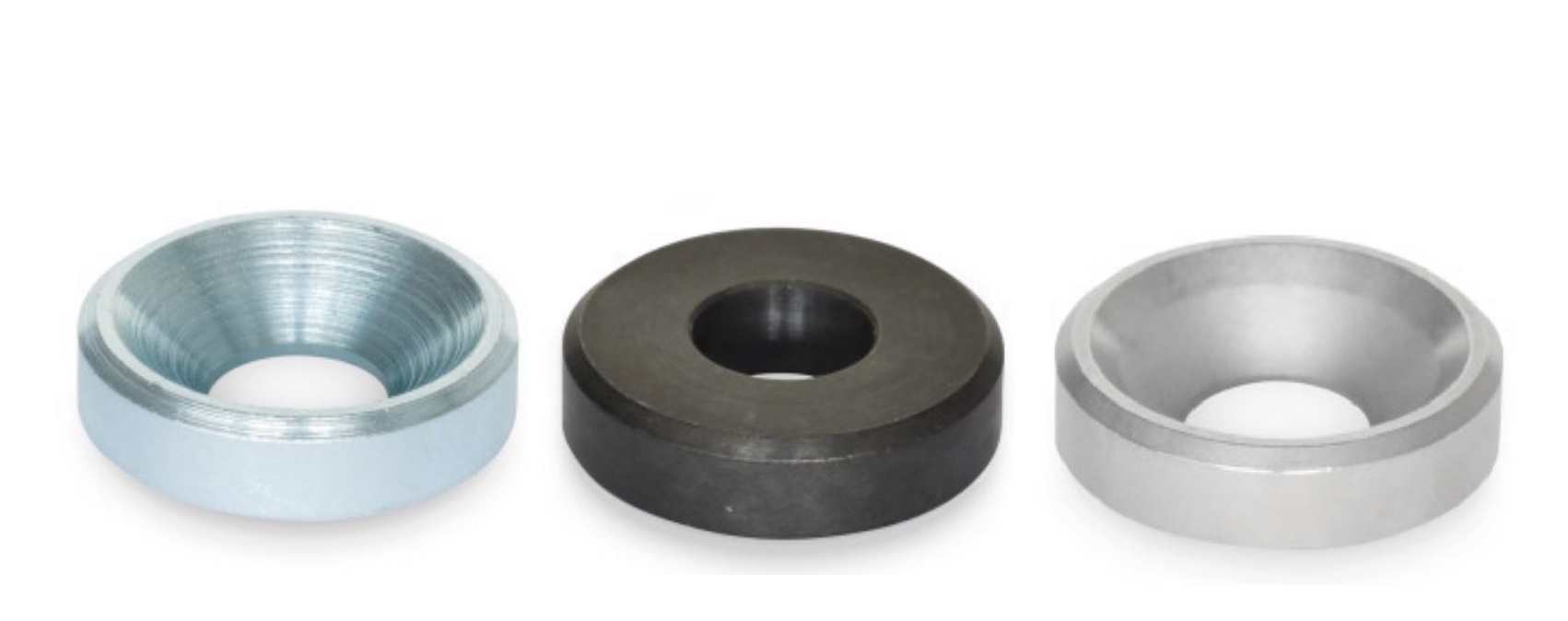

Unterlegscheibe | SM 1127

SCHOLZ MECHANIK GmbH

Durchmesser 1	Durchmesser 2	Material	Form	Artikel	Preis	Bestellen

Produktinformationen "Unterlegscheibe | SM 1127 "

Beilagscheibe

Material:
NIMT: Edelstahl 1.4305
gedreht, matt gestrahlt
NIA4: Edelstahl 1.4404
gedreht, blank
STB: Stahl
gedreht, brüniert
STHB: Stahl
gedreht, einsatzgehärtet, brüniert
STZ: Stahl
gedreht, verzinkt, blau passiviert

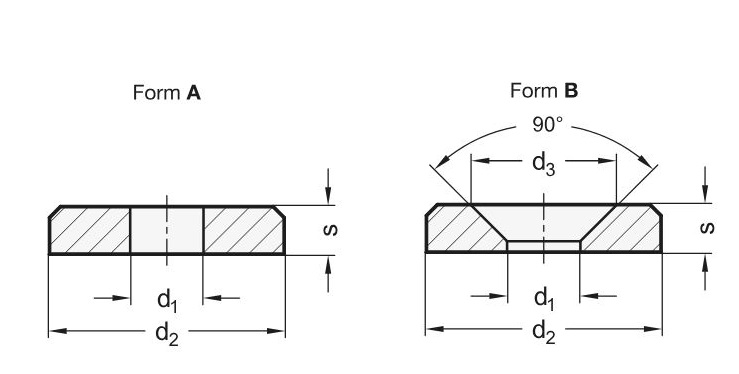

Form A: mit zylindrischer Bohrung
Form B: mit Bohrung für Senkschraube

Verwendung hauptsächlich im Maschinen- und Vorrichtungsbau.
Mit Unterlegscheiben mit Bohrung für Senkschraube (Form B) können stabile Schraubverbindungen bei niedriger Bauhöhe hergestellt werden.

RoHS-konform: ja

Elementtyp:	Scheiben
Material:	Edelstahl, Edelstahl_A4/stainless_steel_AISI_316L, Stahl_brüniert/steel_blackened, Stahl_gehärtet_brüniert/steel_hardened_blackened, Stahl_verzinkt/steel_galvanised
Typ:	Mechanische Spannelemente

ähnliche Artikel

Scheibe - DIN 6340 | SM 1125

Gewinde: M24

für SpannzeugeMaterial: Stahlvergütet (350 + 80 HV30)gestanztSchnittkanten nicht bearbeitetScheiben DIN 6340 werden vorwiegend als Unterlagscheiben bei Langlöchern angewendet. RoHS-konform: ja

Varianten ab 0,92 €* inkl. MwSt.

4,07 €* inkl. MwSt.

Details

Passscheibe - ähnl. DIN 6340 | SM 1125-1

Dicke: 06,00 | Durchmesser 2: 45,00 | für Gewinde: M18

Distanzscheibebeidseitig plangeschliffen Material: Stahl, gehärtet beidseitig plangeschliffenZum genauen und sicheren Anbau und Einpassen von Spannwerkzeugen z. B. von Spannpratzen. RoHS-konform: ja

Varianten ab 2,95 €* inkl. MwSt.

4,57 €* inkl. MwSt.

Details

Vorlegescheibe | SM 1126

Durchmesser 1: 16,00 | Durchmesser 2: 04.30 | Material: NI

für Senkschrauben Material: ST: Stahl, ungehärtet, verzinktNI: Edelstahl rostfrei Bitte anfragen: STB: Stahl, gedreht, brüniert Vorlegescheiben werden mit Senkschrauben DIN 963 oder DIN 7991 an den Stirnflächen von Wellenenden befestigt und schließen diese als Bund ab. Ein nicht beabsichtigtes Drehen oder Lösen der Scheibe kann mit einem zylindrischen Stift verhindert werden.Vorlegscheiben aus Stahl können als Gegenstück von Magneten benutzt werden. RoHS-konform: ja

Varianten ab 1,29 €* inkl. MwSt.

1,39 €* inkl. MwSt.

Details

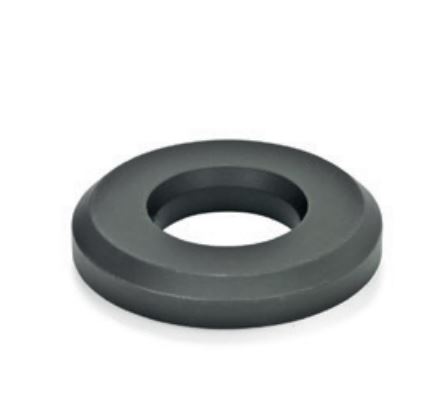

Unterlegscheibe, hochfest | SM 1127-1

Durchmesser 1: 14.5 | Durchmesser 2: 28 | Material: Stahl_brüniert/steel_blackened | Form: niedrig/low

hohe und niedrige Form Material:STB: Stahl, 1.7227 (42 CrMoS 4 V)vergütet auf Zugfestigkeit Rm = 1220 ... 1400 N/mm²feingedreht und gleitgeschliffenbrüniertMit den Unterlegscheiben SM 1127-1 lassen sich hochfest vorgespannte Schraubverbindungen erzielen.Bei gegebener Vorspannkraft kann eine dünnere Schraube verwendet werden. Damit ergibt sich ein besseres Verhältnis von Klemmlänge zum Schraubendurchmesser, welches dem Versagen entgegenwirkt.Die Außendurchmesser der niedrigen Form entsprechen Scheiben DIN 125 / ISO 7089. Die hohe Form entspricht den Scheiben DIN 7349.Der Innendurchmesser ist so klein wie möglich gehalten, damit die Schraube in der Scheibe zentrisch geführt wird. Der Fasen-Durchmesser d3 ist grundsätzlich größer als der maximale Auflagen-Durchmesser der Schraube am Unterkopfübergang. Dadurch ist gewährleistet, dass sich die Fasen-Kante der harten Scheibe nicht in den die Schraube eindrückt. Die Führungshöhe h ist die Höhe des zylindrischen Teiles des Innendurchmessers d1; h sollte möglichst groß sein im Bezug auf die Gewindesteigung der Schraube.Unterlegscheiben SM 1127-1 sind höher als vergleichbare DIN-Scheiben (nicht die hohe Form - DIN 7439). Mit größerer Dicke wird eine höhere Biegefestigkeit erzielt.Diese hochfesten Unterlegscheiben eignen sich nur für Maschinenbauschrauben der Festigkeitsklassen 8.8 / 10.9 / 12.9, nicht für Stahlbauschrauben DIN 6914. RoHS-konform: ja

Varianten ab 2,58 €* inkl. MwSt.

3,40 €* inkl. MwSt.

Details

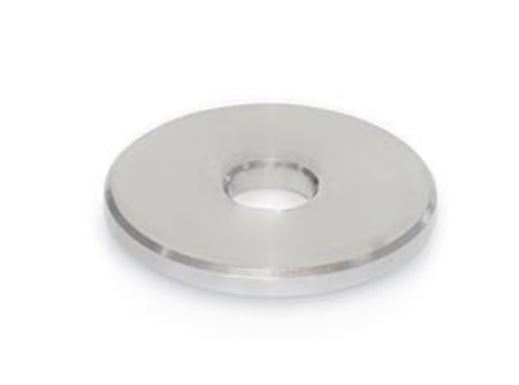

Unterlegscheibe Edelstahl | SM 1127-2
