Winkel-Klemmverbinder | SM 1706

SCHOLZ MECHANIK GmbH

ab 76,89 €*

155,76 €*

Preise inkl. MwSt. zzgl. Versandkosten

Versandfertig in 5 Tagen

Lieferzeit: Siehe Variante in der Tabelle

Dieses Produkt ist in 4 Ausführungen erhältlich.

Alle Varianten anzeigen

Durchmesser 1

Klemmlänge k1

Material

Edelstahl/stainless_steel

Form

Produktnummer: 250926

Beschreibung Datenblatt

Durchmesser 1	Klemmlänge k1	Material	Form	Artikel	Preis	Bestellen

Produktinformationen "Winkel-Klemmverbinder | SM 1706"

für Konstruktionsrohre SM 1780

Material:
NI: Edelstahl 1.4308
matt gestrahlt

Schlossschrauben DIN 603: Edelstahl A2
zwei Hutmuttern DIN 917: Edelstahl A2
Unterlegscheibe: Edelstahl A2
Dichtscheiben: Kunststoff (Polyacetal POM), blau
Zwischenring: Silikon, 40...60 Shore A, blau

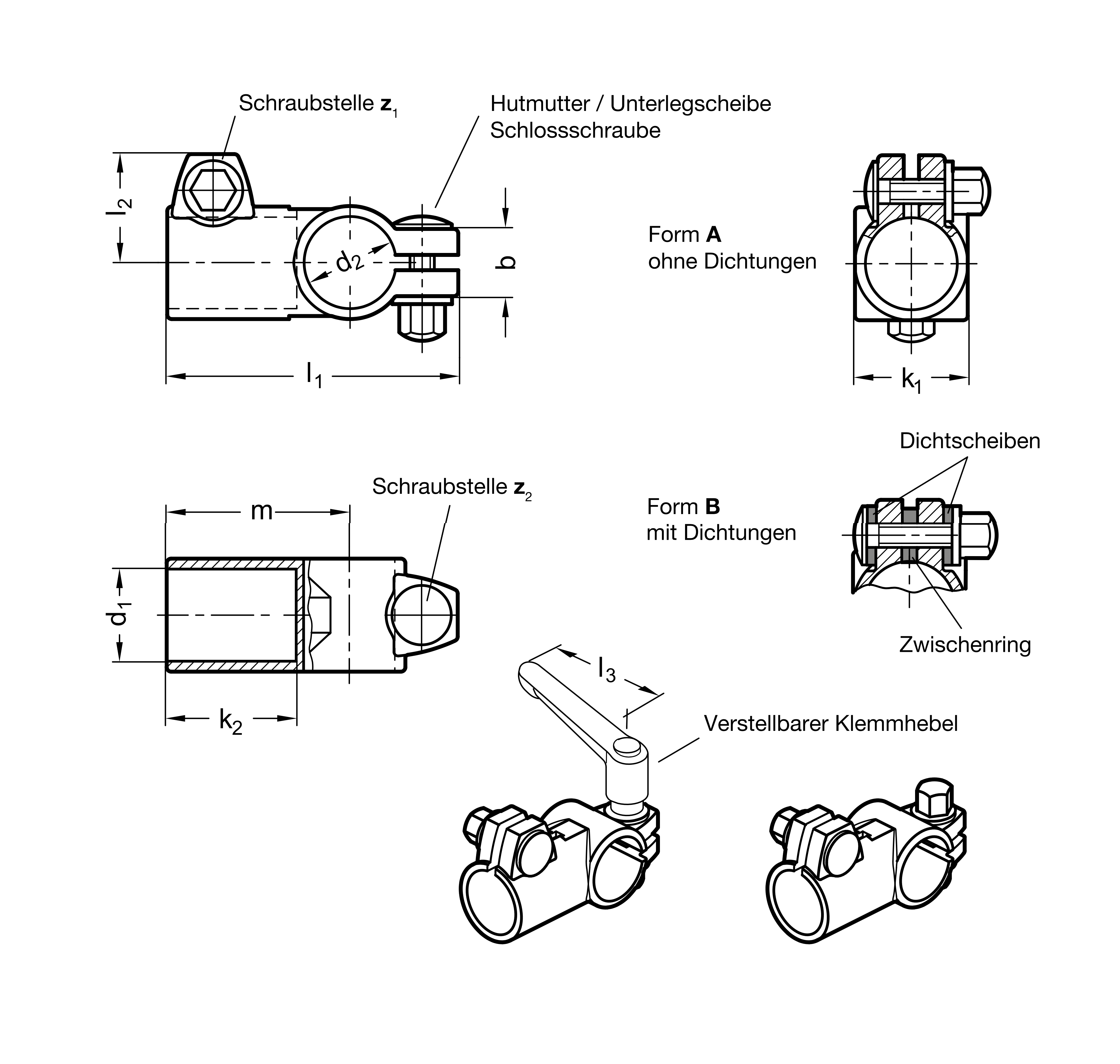

Form A: ohne Dichtung

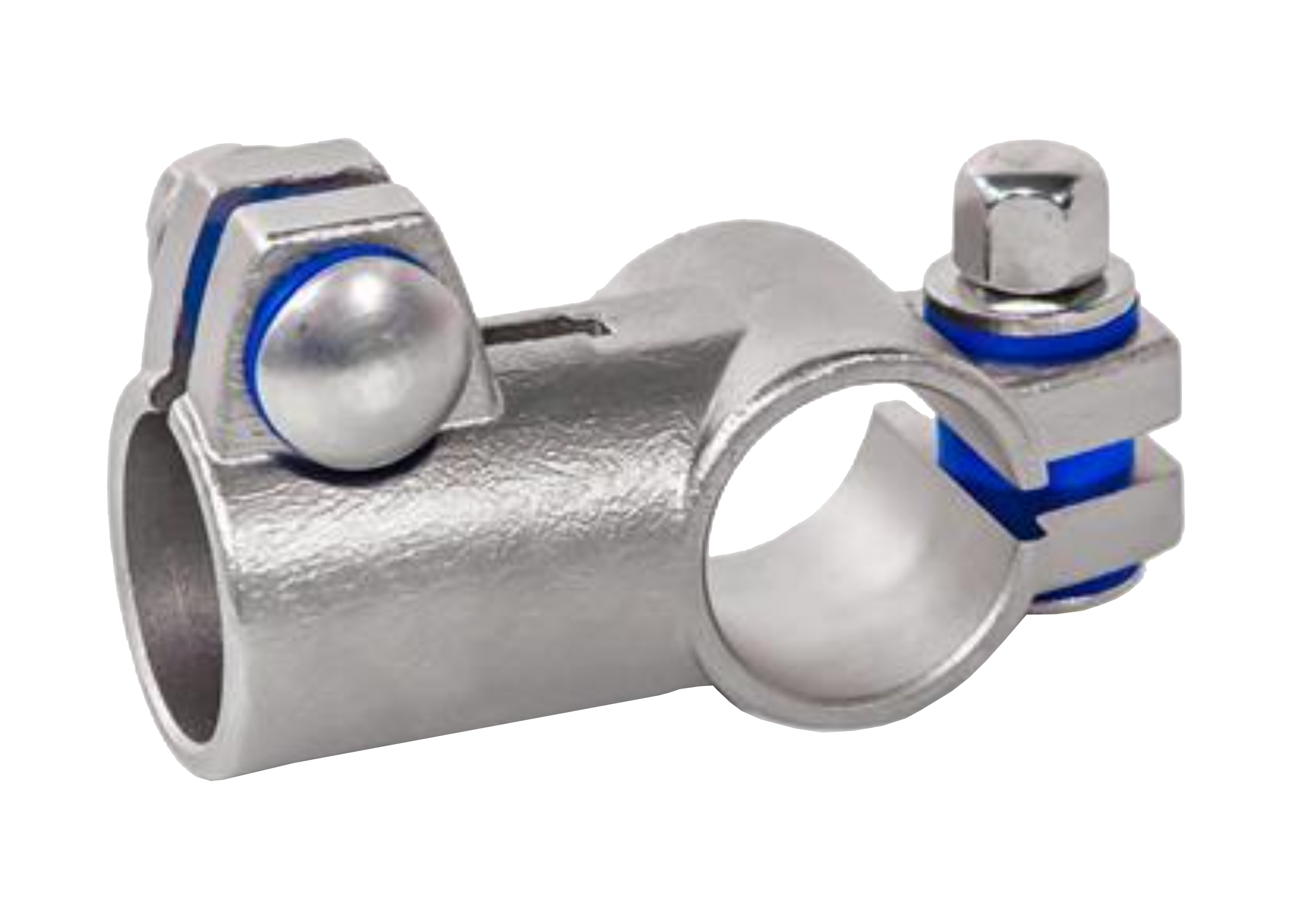

Form B: mit Silikon-Dichtung

Die Klemmbohrungen der Winkel-Klemmverbinder SM 1705 sind mechanisch bearbeitet
und für Konstruktionsrohre SM 1780 bzw. DIN 2391, DIN 2395 und DIN 2462 ausgelegt.
An den Schraubstellen z1 / z2 verkleinern die Schlossschrauben den Bohrungsquerschnitt zum Klemmen.
Form B hat Dichtungen an den Schraubstellen.
Wenn werkzeuglos geklemmt werden soll, können die Hutmuttern durch die in der Tabelle
als Zubehör angegebenen verstellbaren Klemmhebel SM 1721 (für Edelstahl-Winkel-Klemmverbinder) ersetzt werden.

RoHS-konform: ja

Bedientyp:	Klemmverbinder
Besonderheit:	mit Silikondichtung
Compliance:	RoHS-konform
Material:	Edelstahl
Oberfläche:	matt,gestrahlt/matt,blasted
