ATEX-Schauglas | SM 1913

SCHOLZ MECHANIK GmbH

Durchmesser 1	Durchmesser 2	Artikel	Preis	Bestellen

Produktinformationen "ATEX-Schauglas | SM 1913"

aus Aluminium
mit Sicherheitsglas

Material:
Gehäuse: Aluminium
Frontfläche feingedreht
Sichtscheibe: Sicherheitsglas (ESG)
temperaturbeständig bis -20° bis +150° C.
Dichtung: Fluor-Kautschuk (FPM)
Sprengring: Edelstahl rostfrei 1,4310

Für Einsatz in explosionsgefährdeter Umgebung geeignet.
Atex-Ölschaugläser erfüllen die europäische Explosionsschutzrichtlinie (ATEX) 2014/34/EU.
Eine ausführliche Dokumentation gehört zum Lieferumfang.
Sehr stabil dimensionierte, kratzfeste ESG-Glasscheibe.

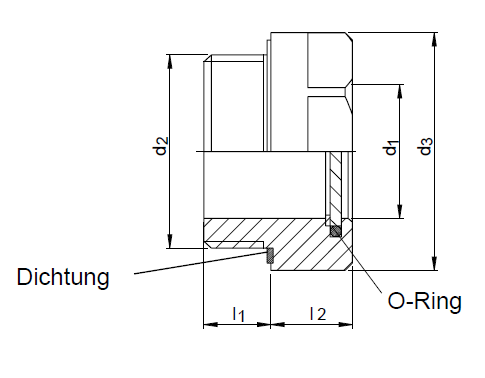

Dicht durch O-Ring am Scheibenumfang, nicht an der Planseite. Dadurch ist die Dichtheit unabhängig von der Anpresskraft.
Dichtring eingebettet in einen radialen und planseitigen Einstich; nicht verlierbar.
Dichtung relativ weich, gute Dichtheit auch bei unebener Fläche.
Einsatz auch bei unter Druck stehenden Behältern, u. U. auch bei Unterdruck.

Befestigungsmuttern bei Wandstärken unter 4 mm siehe SM 1921.

RoHS-konform: ja

Compliance:	RoHS-konform
Elementtyp:	Schaugläser
Material:	Aluminium, Dichtung: Gummi FPM, ESG-Glas
