Ölschauglas | SM 1910

SCHOLZ MECHANIK GmbH

Durchmesser 1	Durchmesser 2	Form	Artikel	Preis	Bestellen

Produktinformationen "Ölschauglas | SM 1910"

aus Aluminium

Material:
Gehäuse: Aluminium
Frontfläche feingedreht, blank
Sichtscheibe: Float-Glas
temperaturbeständig bis 100° C
Dichtung: Gummi NBR (Perbunan)
Reflektor: Thermoplast (Polysulfon)

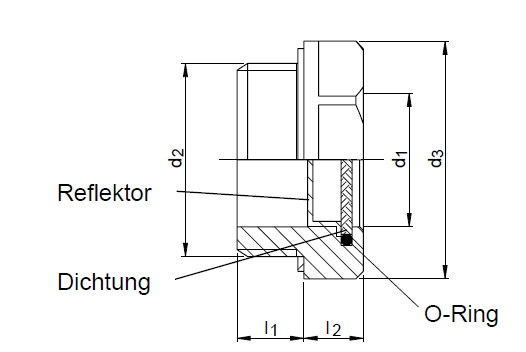

Form A: mit Reflektor
Form B: ohne Reflektor

Sehr stabil dimensionierte, kratzfeste Sichtscheibe.
Dicht durch O-Ring am Scheibenumfang, nicht an der Planseite. Dadurch ist die Dichtheit unabhängig von der Anpresskraft.

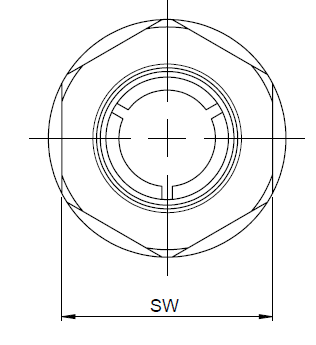

Außendurchmesser mit zurückgesetztem Sechskant für Einschraublöcher Rohrverschraubungen DIN 3852.
Dichtring sitzt in radialem und planseitigen Einstich; nicht verlierbar.
Dichtung relativ weich, gute Dichtheit bei unebener Fläche.
Einsatz auch bei Behältern unter Druck oder bei Unterdruck.
Max. zulässige Druckbelastung abhängig von Einsatzbedingungen. Versuchsreihen liegen vor.

Befestigungsmuttern bei Wandstärken unter 4 mm siehe SM 1921.

RoHS-konform: ja

Besonderheit:	mit Reflektor, ohne Reflektor
Compliance:	RoHS-konform
Elementtyp:	Schaugläser
Material:	Aluminium, Dichtung: Gummi NBR, Float-Glas
