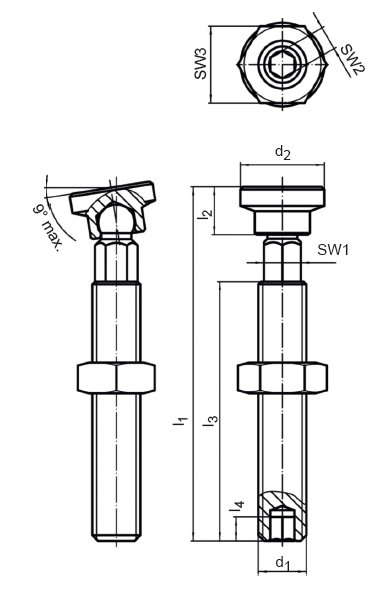

Auflageelement | SM 1144

SCHOLZ MECHANIK GmbH

Variantentabelle
Durchmesser 1	Länge 1	Artikel	Preis	Bestellen

Produktinformationen "Auflageelement | SM 1144"

mit Kunststoff-Auflagefläche

Material:
Kugelelement: Edelstahl rostfrei 1.4305
Mutter: Edelstahl rostfrei A2
Teller: Kunststoff (PEEK), blau

RoHS-konform: ja

Als einschraubbares Fuß- und Druckstück verwendbar, mit Innensechskant.
Die Auflage aus Kunststoff schont und schützt hochwertige Oberflächen.
Außerdem ist die pendelnde Auflage für nicht parallele Flächen geeignet.
Temperaturbeständig -60° bis 250°C.

Besonderheit:	mit Innensechskant
Compliance:	RoHS-konform
Elementtyp:	Druckstücke, Füße / Räder, Pendelauflagen
Material:	Buchse/Schraube: Edelstahl, Kunststoff
