Druckstück | SM 1270-11

SCHOLZ MECHANIK GmbH

Durchmesser 1	Material	Form	Artikel	Preis	Bestellen

Produktinformationen "Druckstück | SM 1270-11"

mit oder ohne Kunststoffkappe

Material:
ST: Stahl, einsatzgehärtet, brüniert
NI: Edelstahl rostfrei

Haltering: Edelstahl rostfrei 1.4310
Kunststoffkappe:
naturfarben, (Polyacetal POM),
temperaturbeständig bis100 °C

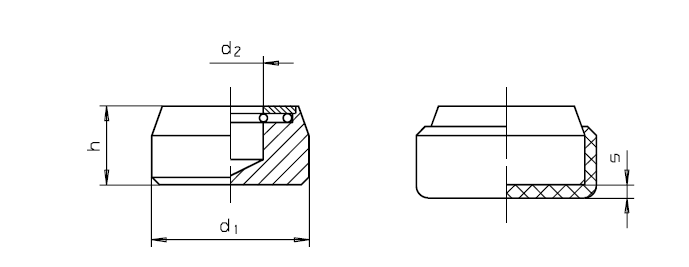

Form A: ohne Kunststoffkappe
Form K: mit Kunststoffkappe

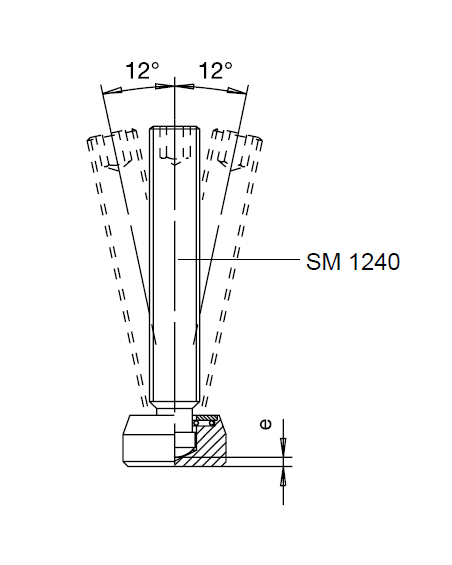

Die Druckstücke passen sich an unebene bzw. zylindrische Flächen an und verhindern eine Übertragung der Drehbewegung der Schraube auf das Werkstück.
Die Kunststoffkappen verhindern Beschädigungen an empfindlichen Werkstücken.

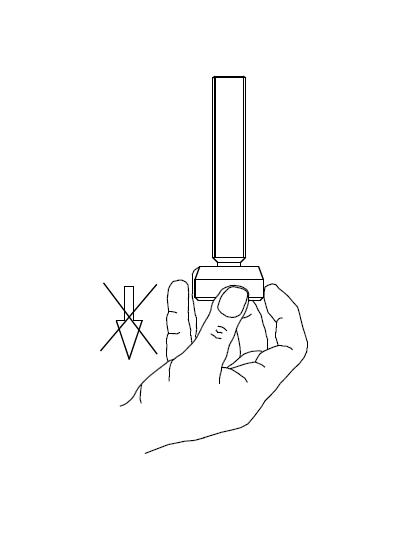

Durch die besondere Form der Haltefeder lässt sich das Druckstück leicht und problemlos auf den Druckzapfen aufstecken und wieder abnehmen.

Verwendung mit Knebelschrauben DIN 6304 / SM 1235 und DIN 6306 / SM 1236,
mit Schrauben mit Druckzapfen DIN 6332 / SM 1240 auch als Füße.

RoHS-konform: ja

Besonderheit:	mit Kunststoffkappe, ohne Kunststoffkappe
Compliance:	RoHS-konform
Elementtyp:	Druckstücke, Füße / Räder
Material:	Edelstahl, Kappe: Kunststoff, Stahl
Oberfläche:	Stahl - brüniert
