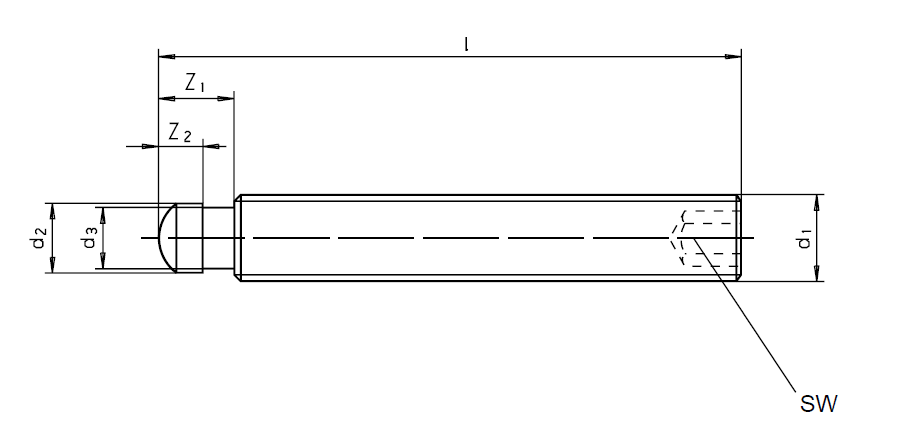

Gewindestift - DIN 6332 | SM 1240

SCHOLZ MECHANIK GmbH

Durchmesser 1	Material	Länge	Artikel	Preis	Bestellen

Produktinformationen "Gewindestift - DIN 6332 | SM 1240"

mit Druckzapfen

Material:
Stahl, Güte 5.8
STH: Druckzapfen gehärtet
STU: Druckzapfen ungehärtet
STZ: Druckzapfen ungehärtet, verzinkt, blau passiviert
Edelstahl rostfrei 1.4301
NI: Druckzapfen ungehärtet

mit Innensechskant

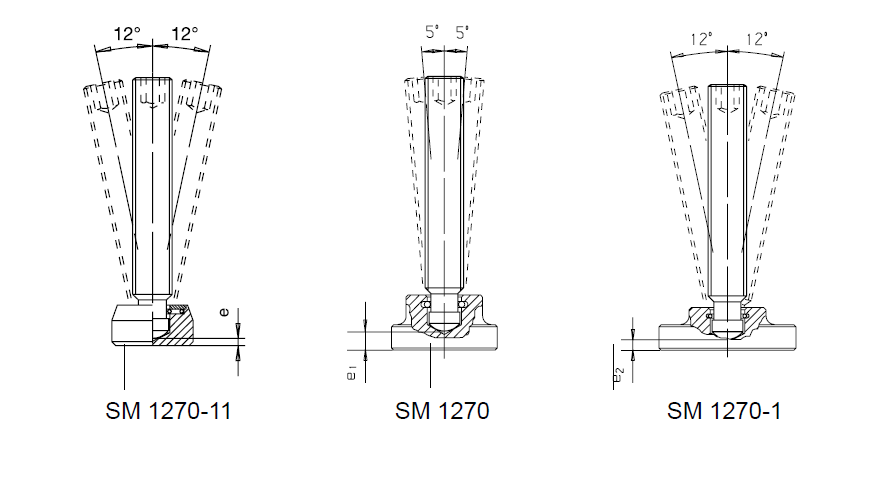

Der Druckzapfen der Gewindestifte DIN 6332 - SM 1240 kann direkt oder in Verbindung mit einem Druckstück SM 1270 oder SM 1270-1 zum Spannen verwendet werden kann.
Durch den Sprengring des Druckstückes wird eine sehr einfache und schnelle Verbindung zwischen Schraube und Druckstück erzielt.
Die Kombination von Gewindestiften mit Griffelementen ergibt auf einfache Weise Spannschrauben verschiedenster Art.

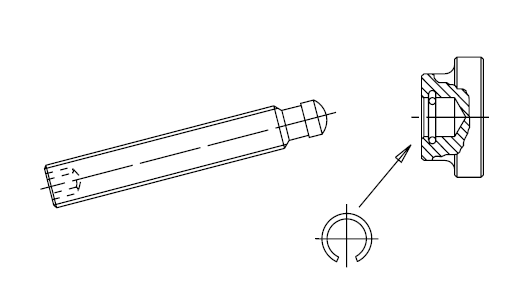

Montage: Das Druckstück ist so zu halten, dass der Sprengring im Einstich liegt und mit der offenen Seite nach unten zeigt. Der Bolzen wird zur offenen Seite des Sprengringes so weit wie möglich geneigt und eingedrückt.

RoHS-konform: ja

Besonderheit:	Druckzapfen gehärtet, Druckzapfen ungehärtet, mit Innensechskant
Compliance:	RoHS-konform
DIN / ISO:	DIN 6332
Elementtyp:	Bolzen, Gewindestifte, Positionier- und Auflagestifte
Material:	Edelstahl, Stahl
Oberfläche:	Stahl - brüniert, Stahl - verzinkt
