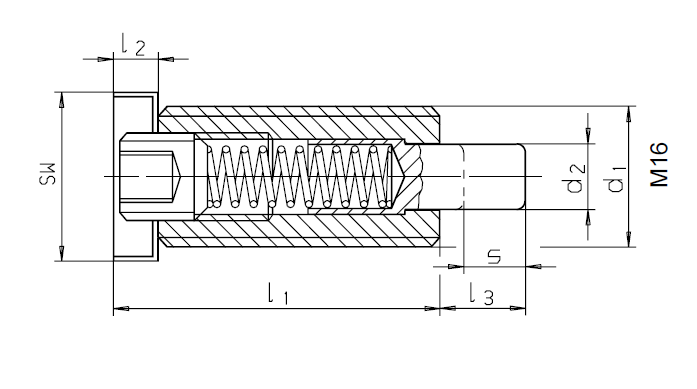

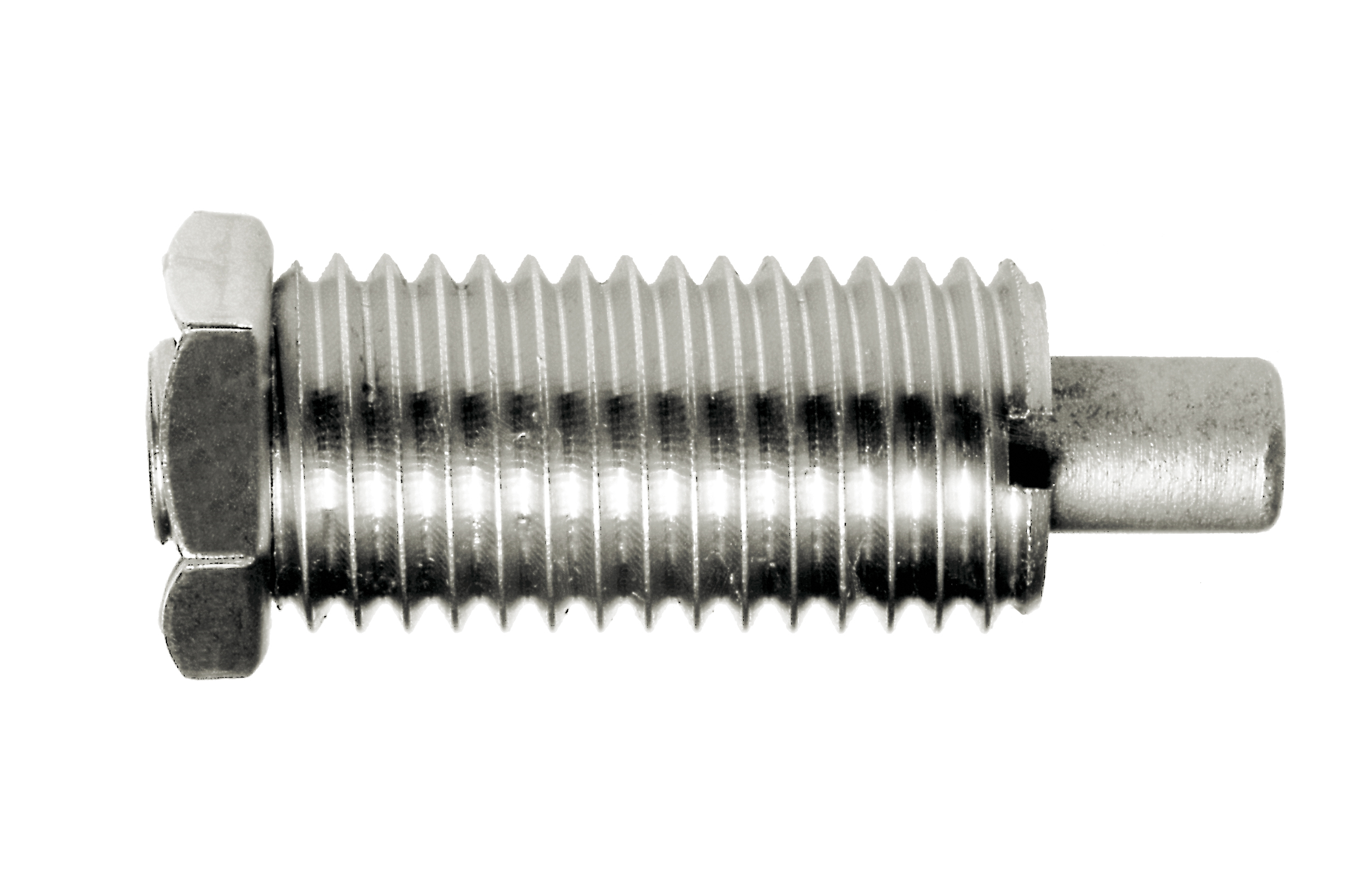

Druckstück, federnd | SM 1275-61
Produktinformationen "Druckstück, federnd | SM 1275-61 "
mit verlängertem Druckbolzen
Material: Edelstahl, rostfrei
Bolzen gehärtet
Bolzen gehärtet
RoHS-konform: ja
ähnliche Artikel
Druckstück federnd, glatt | SM 1275-35
2,20 €*
inkl. MwSt.
Durchmesser 1:
04,00
|
Material:
Bolzen_Edelstahl/bolt_stainless_steel
mit Bund und Bolzen
Material:NI:Hülse: rostfreier Stahl 1.4303Feder: rostfreier StahlBolzen: rostfreier Stahl
1.4305
KU:
Hülse:
rostfreier Stahl
1.4303Feder:
rostfreier Stahl
Bolzen: Thermoplast POM weiß
RoHS-konform: ja
Standard-FederkraftGlatte Ausführung zum EinpressenZur Arretierung, Fixierung, als Montagehilfe, Anschlagdämpfer sowie als An- und Abdrückstift.
Temperatureinsatzbereich:Druckstücke mit Bolzen aus Edelstahl: max. + 250 °C.Druckstücke mit Bolzen aus Thermoplast: -30 bis + 50 °C.
Druckstück federnd, glatt | SM1275-36
1,88 €*
inkl. MwSt.
Durchmesser 1:
08,00
|
Kugel:
Edelstahl/stainless_steel
lange Ausführungmit Bund und Kugel
Material:NI:Hülse: rostfreier Stahl 1.4303Feder:
rostfreier Stahl
Kugel:
rostfreier Stahl
, gehärtet
RoHS-konform: ja
verstärkte Federkraft
Glatte Ausführung, lang, mit Bund und Kugel, zum EinpressenZur Arretierung, Fixierung, als Montagehilfe, Anschlagdämpfer sowie als An- und Abdrückstift.
Temperatureinsatzbereich:Druckstücke mit Bolzen aus Edelstahl: max. + 250 °C.
Varianten ab 1,70 €*
inkl. MwSt.
Druckstück federnd | SM 1275-4
6,09 €*
inkl. MwSt.
Durchmesser 1:
06,00
|
Material:
Stahl/steel
Material:ST: Hülse: Automatenstahl, brüniertBolzen: Stahl, einsatzgehärtet, brüniertFeder: rostfreier StahlNI: Hülse:
rostfreier Stahl
1.4305Bolzen:
rostfreier Stahl
1.4305, nitriert
Feder: rostfreier Stahl
RoHS-konform: jaVerwendung z. B. als Abdrückstift oder als gefederter Anschlag im Werkzeugbau.Weder Druckstück noch Einzelteile können sich aus der Halterung lösen.glatte Ausführung, Standard-Federkraft,Temperatureinsatz bis max. 250° C.
Druckstück | SM 1275-1
5,01 €*
inkl. MwSt.
Durchmesser 1:
M12
|
Form:
KN
federndmit Kugel oder Bolzen und Schlitz
Material: Feder: rostfreier StahlHülse: Automatenstahl, brüniert Rostfreier Stahl 1.4305Thermoplast POM, blauKugel:Kugellagerstahl, gehärtetRostfreier Stahl, gehärtetThermoplast POM, weißBolzen:Automatenstahl, gehärtet, brüniertRostfreier Stahl 1.4305, nitriert
Form K: Hülse aus Stahl, mit Stahlkugel, normale FederkraftForm KS: Hülse aus Stahl, mit Stahlkugel, verstärkte Federkraft
Form KN: Hülse + Kugel aus rostfreiem Stahl, normale FederkraftForm KNS:
Hülse + Kugel aus rostfreiem Stahl,
verstärkte Federkraft
Form KDN: Hülse aus blauem Thermoplast (POM),
Kugel aus rostfreiem Stahl
, normale FederkraftForm KDD: Hülse aus blauem Thermoplast (POM), mit weißer Thermoplast-Kugel, normale Federkraft
Form B: Hülse aus Stahl, mit Stahlbolzen, normale FederkraftForm BS: Hülse aus Stahl, mit Stahlbolzen, verstärkte Federkraft
Form BN: Hülse + Bolzen aus rostfreiem Stahl, normale FederkraftForm BNS:
Hülse + Bolzen aus rostfreiem Stahl,
verstärkte Federkraft
Kennzeichnung:Ausführung Standard-Federkraft: keine MarkierungAusführung verstärkte Federkraft: 2 Längsmarkierungen (entfällt bei Fertigung ab dem zweiten Quartal 2025).
Verwendung z. B. zur Arretierung oder als An- und Abdrückstifte. Temperatureinsatzbereich bis 250 °C. Druckstücke aus Thermoplast sind von -30 °C bis +50 °C einsetzbar.
RoHS-konform: ja
Varianten ab 0,86 €*
inkl. MwSt.
Druckstück federnd | SM 1275.5
38,27 €*
inkl. MwSt.
Code:
000300
|
Form:
.04
lange Ausführung
Material: Hülse: Automatenstahl brüniert (Form L, LS)Vergütungsstahl, vergütet, brüniert (Form LG)Bolzen: Stahl einsatzgehärtet, schwarz Feder: rostfreier Stahl
Form L: normaler Federdruck, mit Gewindesicherung = .01Form LS: verstärkter Federdruck, mit Gewindesicherung = .02Form LG: normaler Federdruck, ohne Gewindesicherung = .03
Form SD: Spezialschraubendreher = .04
Diese Druckstücke werden für Blechverformungswerkzeuge verwendetsowie als Auswerfer, An- und Abdrückstift und als Dämpfungselement.Der lange Druckbolzen hebt das geformte Blech vom Werkzeug ab. So kann es mit einem Greifer oder von Hand leichter gefasst werden. Montage / Demontage mit Innensechskant oder Schlitz. Passende Schraubendreher sind lieferbar.
Kennzeichnung:normale Federkraft: keine Markierungverstärkte Federkraft: zwei Längsstreifen
RoHS-konform: jaauf Anfrage:Hülse und Bolzen aus rostfreiem Stahl 1.4305
Varianten ab 23,19 €*
inkl. MwSt.
Druckstück federnd | SM 1275-2
6,31 €*
inkl. MwSt.
Durchmesser 1:
M08
|
Form:
DN
mit Bolzen und Innensechskant
Material:Feder: rostfreier StahlHülse:Automatenstahl, brüniertrostfreier Stahl 1.4305Bolzen:Automatenstahl, gehärtet, brüniertRostfreier Stahl 1.4305, nitriertThermoplast POM, weißForm A: Hülse aus Stahl, mit Stahlbolzen, normale FederkraftForm AS: Hülse aus Stahl, mit Stahlbolzen, verstärkte FederkraftForm AN: Hülse + Bolzen aus rostfreiem Stahl, normale Federkraft
Form D: Hülse aus Stahl, mit weißem Thermoplast-Bolzen, normale Federkraft
Form DN: Hülse aus rostfreiem Stahl,
mit weißem Thermoplast-Bolzen, normale Federkraft
MW: Montagewerkzeug
Kennzeichnung:Standard-Federkraft: keine Markierungverstärkte Federkraft: 2 Längsmarkierungen (entfällt bei Fertigung ab dem zweiten Quartal 2025).
Zur Arretierung sowie als An- und Abdrückstifte. Die Druckstücke können mit dem Innensechskant oder mit dem Schlitz montiert und demontiert werden. Druckstücke aus Stahl und Edelstahl sind bis zu 250 °C hitzebeständig, Druckstücke mit Bolzen aus Thermoplast sind anwendbar im Temperaturbereich von -30 bis +50 0C.
RoHS-konform: ja
Varianten ab 2,25 €*
inkl. MwSt.
Druckstück federnd | SM 1275-3
0,65 €*
inkl. MwSt.
Durchmesser 1:
04,00
|
Gehäuse:
KU
zum Einpressen
Material:Feder: rostfreier Stahl
NI: Hülse: rostfreier Stahl 1.4303Kugel: rostfreier Stahl, gehärtetKU: Hülse: Thermoplast POM, blauKugel:
rostfreier Stahl, gehärtetDE: Hülse: Thermoplast POM, blauKugel: Thermoplast POM, weißMS: Hülse: MessingKugel:
rostfreier Stahl
, gehärtet
Glatte Ausführung mit Bund und Kugel,Standard-Federkraft.Die Druckstücke werden beispielsweise zur Arretierung sowie als An- und Abdrückstifte verwendet. Für die Aufnahmebohrung von d1 wird eine Toleranz H7 empfohlen.
RoHS-konform: ja
Druckstück federnd | SM 1275-11
2,74 €*
inkl. MwSt.
Durchmesser 1:
M08
|
Form:
BS
mit Kugel oder Bolzen und Innensechskant
Material: Feder:
rostfreier Stahl
Hülse:Automatenstahl, brüniertrostfreier Stahl 1.4305Kugel:Kugellagerstahl, gehärtet
rostfreier Stahl, gehärtetBolzen:Automatenstahl, gehärtet, brüniert
rostfreier Stahl
1.4305
Form K: Hülse aus Stahl, mit Stahlkugel, normale FederkraftForm KS: Hülse aus Stahl, mit Stahlkugel, verstärkte FederkraftForm KN: Hülse + Kugel aus
rostfreiem Stahl, normale FederkraftForm KNS:
Hülse + Kugel aus rostfreiem Stahl
, verstärkte Federkraft
Form B: Hülse aus Stahl, mit Stahlbolzen, normale FederkraftForm BS:
Hülse aus Stahl, mit Stahlbolzen,
verstärkte FederkraftForm BN:
Hülse + Bolzen aus rostfreiem Stahl, normale FederkraftForm BNS:
Hülse + Bolzen aus rostfreiem Stahl
, verstärkte Federkraft
Kennzeichnung:Ausführung Standard-Federkraft: keine MarkierungAusführung verstärkte Federkraft: 2 Längsmarkierungen (entfällt bei Fertigung ab dem zweiten Quartal 2025).
Verwendung z. B. zur Arretierung sowie als An- und Abdrückstifte.Temperatureinsatzbereich bis 250 °C.
RoHS-compliant: yes
Varianten ab 1,74 €*
inkl. MwSt.
Druckstück federnd | SM 1275-21
7,44 €*
inkl. MwSt.
Durchmesser 1:
M08
|
Form:
AS
mit Innensechskant und Abdichtung
Material:Feder: rostfreier StahlDichtung: NBR PlastikHülse:Automatenstahl, brüniert
rostfreier Stahl
1.4305Bolzen:Automatenstahl, gehärtet, brüniert
rostfreier Stahl
1.4305
Form A:
Hülse aus Stahl, mit Stahlbolzen, normale Federkraft
Form AN:
Hülse + Bolzen aus rostfreiem Stahl, normale Federkraft
Form AS:
Hülse aus Stahl, mit Stahlbolzen, verstärkte FederkraftMW: Montagewerkzeug
Kennzeichnung:Standard-Federkraft: keine Markierungverstärkte Federkraft: 2 Längsmarkierungen (entfällt bei Fertigung ab dem zweiten Quartal 2025).
Zur Arretierung sowie als An- und Abdrückstifte. Durch die Abdichtung wird das Eindringen von Flüssigkeit in das Druckstück verhindert. Montage, Demontage mit Innensechskant und Schlitz möglich. Temperatureinsatzbereich: - 30 ° bis + 80 °C. Abweichungen bei Maß l, Federkraft und Temperaturbeständigkeit gegenüber Ausführung SM1275-2 „ohne Abdichtung“.
RoHS-konform: ja
Varianten ab 6,72 €*
inkl. MwSt.
Druckstück federnd | SM 1275-21
24,10 €*
inkl. MwSt.
Durchmesser 1:
M16
|
Form:
AN
mit Innensechskant und Abdichtung
Material:Feder: rostfreier StahlDichtung: NBR PlastikHülse:Automatenstahl, brüniert
rostfreier Stahl
1.4305Bolzen:Automatenstahl, gehärtet, brüniert
rostfreier Stahl
1.4305
Form A:
Hülse aus Stahl, mit Stahlbolzen, normale Federkraft
Form AN:
Hülse + Bolzen aus rostfreiem Stahl, normale Federkraft
Form AS:
Hülse aus Stahl, mit Stahlbolzen, verstärkte FederkraftMW: Montagewerkzeug
Kennzeichnung:Standard-Federkraft: keine Markierungverstärkte Federkraft: 2 Längsmarkierungen (entfällt bei Fertigung ab dem zweiten Quartal 2025).
Zur Arretierung sowie als An- und Abdrückstifte. Durch die Abdichtung wird das Eindringen von Flüssigkeit in das Druckstück verhindert. Montage, Demontage mit Innensechskant und Schlitz möglich. Temperatureinsatzbereich: - 30 ° bis + 80 °C. Abweichungen bei Maß l, Federkraft und Temperaturbeständigkeit gegenüber Ausführung SM1275-2 „ohne Abdichtung“.
RoHS-konform: ja
Varianten ab 6,72 €*
inkl. MwSt.
Druckstück federnd | SM 1275-31
3,01 €*
inkl. MwSt.
Durchmesser 1:
02.0
glatt, ohne Bund
Material: Hülse: rostfreier Stahl, 1.4305Kugel:
rostfreier Stahl, gehärtetFeder:
rostfreier Stahl
Standard-Federkraft.Zur Arretierung sowie als An- und Abdrückstift. Temperatureinsatzbereich: max. + 250 °C.
RoHS-konform: ja
Varianten ab 1,74 €*
inkl. MwSt.
Druckstück federnd, doppelseitig | SM 1275-32
2,57 €*
inkl. MwSt.
Durchmesser 1:
05.00
glatte Ausführung
Material: Hülse: Messing Kugel: rostfreier Stahl, gehärtet Feder:
rostfreier Stahl
Glatte Ausführung ohne Bund und doppelseitig mit Kugel.Als Arretierung, Sicherung sowie als elektrischer Kontaktgeber verwendbar. Temperaturbereich bis 250°C.
RoHS-konform: ja
Varianten ab 2,45 €*
inkl. MwSt.
Druckstück federnd | SM 1275-33
0,74 €*
inkl. MwSt.
Durchmesser 1:
04,00
|
Kugel:
Edelstahl
selbstklemmend
Material: Gehäuse: POM schwarzFeder: rostfreier StahlKU: Kugel: POM, weißNI: Kugel:
rostfreier Stahl
, gehärtet
glatte Ausführung, mit Bund und Kugel, selbstklemmend,zur Arretierung sowie als An- und Abdrückstifte, durch Selbstklemmen Ausgleich von Toleranzen bis ±0,2, gute Hand- und Überkopfmontage
RoHS-konform: ja
Druckstück federnd | SM 1275-41
4,21 €*
inkl. MwSt.
Durchmesser 1:
M08
|
Material:
ST
mit Kugel, Kopf und Schlitz
Material: ST: Hülse: Automatenstahl, brüniert Kugel: Kugellagerstahl, gehärtet Feder: rostfreier StahlNI: Hülse:
rostfreier Stahl, 1.4305 Kugel:
rostfreier Stahl
, gehärtet Feder:
rostfreier Stahl
Zur Arretierung sowie als An- und Abdrückstifte.Standard-FederkraftTemperatureinsatzbereich: max. 250 °C.
RoHS-konform: ja
Varianten ab 3,25 €*
inkl. MwSt.
