Flansch | SM 1793
ab 11,73 €*
12,15 €*
Versandfertig in 5 Tagen
Lieferzeit: Siehe Variante in der Tabelle
Dieses Produkt ist in 4 Ausführungen erhältlich.
Produktinformationen "Flansch | SM 1793 "
Edelstahl
für Kugelgelenke SM 1792
Material:
NI: Edelstahl nichtrostend 1.4301
matt, gleitgeschliffen
Senkschraube DIN 7991: Edelstahl nichtrostend 1.4301
Passkerbstift DIN 8745: Edelstahl nichtrostend 1.4301
NI: Edelstahl nichtrostend 1.4301
matt, gleitgeschliffen
Senkschraube DIN 7991: Edelstahl nichtrostend 1.4301
Passkerbstift DIN 8745: Edelstahl nichtrostend 1.4301

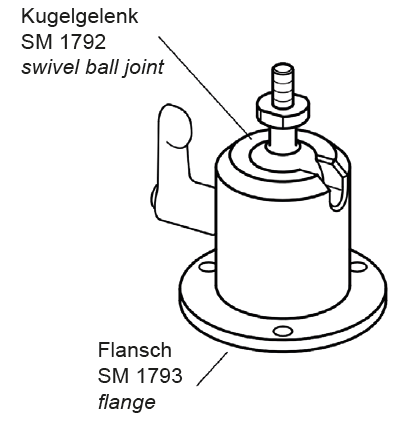

Die Flansche SM 1793 werden von unten, gegen Verdrehen gesichert durch einen Passkerbstift,
an Kugelgelenke SM 1792 angeschraubt.
Sie ermöglichen so die Montage der Kugelgelenke auch von der Oberseite.

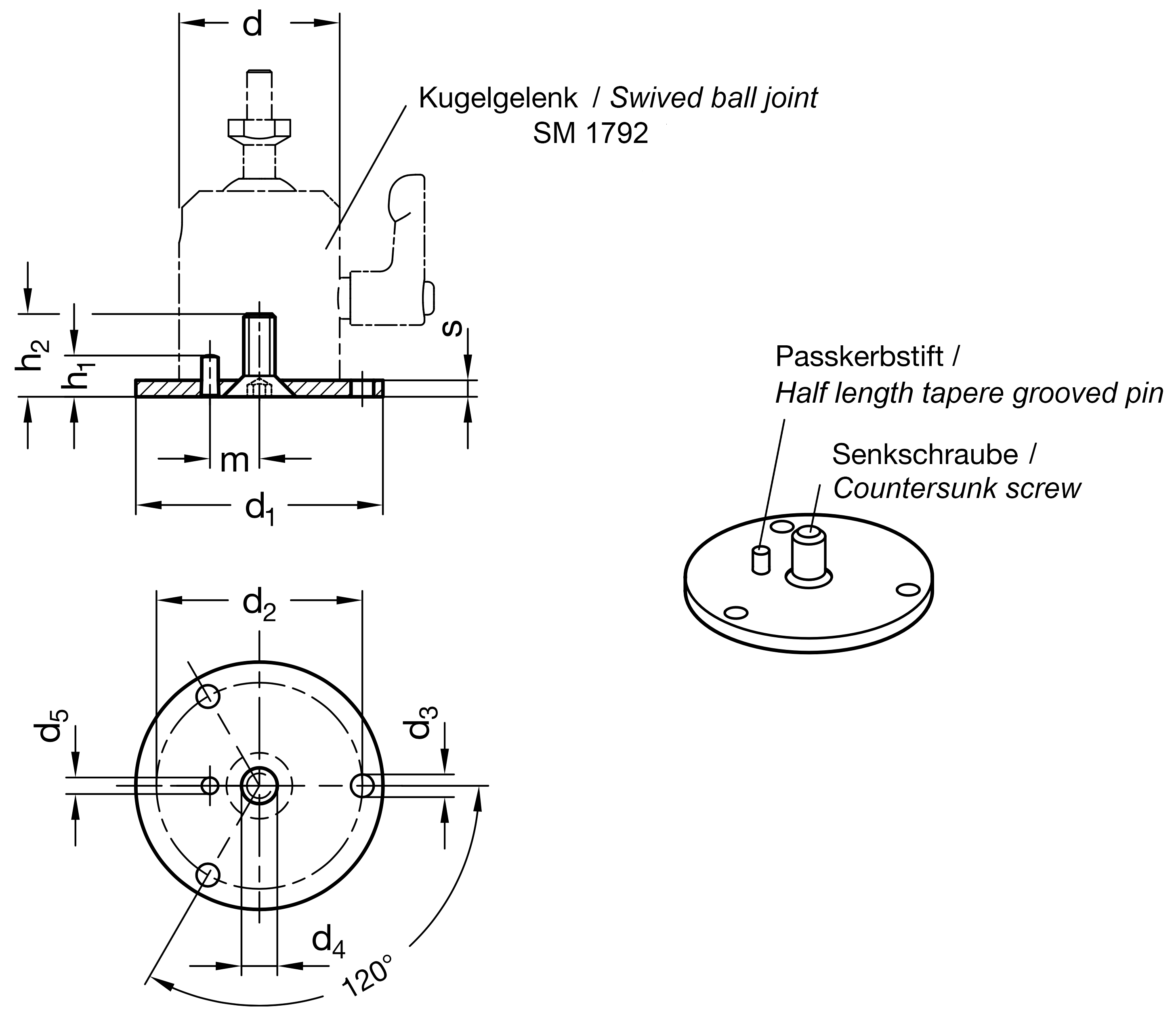

Der Teilkreis d2 ist zusammen mit den drei Bohrungen d3 so dimensioniert,
dass handelsübliche Standardschrauben zusammen mit einer Unterlegscheibe verwendet werden können.
Der Passkerbstift ist am Flansch montiert.
Die Senkschraube ist lose beigelegt.
RoHS-konform: ja
an Kugelgelenke SM 1792 angeschraubt.
Sie ermöglichen so die Montage der Kugelgelenke auch von der Oberseite.
Der Teilkreis d2 ist zusammen mit den drei Bohrungen d3 so dimensioniert,
dass handelsübliche Standardschrauben zusammen mit einer Unterlegscheibe verwendet werden können.
Der Passkerbstift ist am Flansch montiert.
Die Senkschraube ist lose beigelegt.
RoHS-konform: ja
