Gelenkfuß, Gewindebuchse Edelstahl | SM 3063

SCHOLZ MECHANIK GmbH

Durchmesser 1	Durchmesser 2	Form	Artikel	Preis	Bestellen

Produktinformationen "Gelenkfuß, Gewindebuchse Edelstahl | SM 3063"

mit Gewindebuchse aus rostfreiem Edelstahl
und Kunststofffuß

Material:
Fuß: Kunststoff (Polyamid PA)
glasfaserverstärkt
schwarz, matt
temperaturbeständig bis 100° C
Gewindebuchse: Edelstahl rostfrei 1.4305
Sechskantmutter: Stahl ISO 4032, Edelstahl rostfrei 1.4301
Gummiauflage: (NBR) 70 Shore A
schwarz

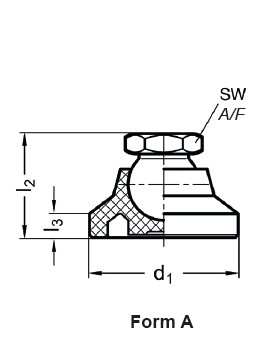

Form A: mit Mutter, ohne Gummiauflage

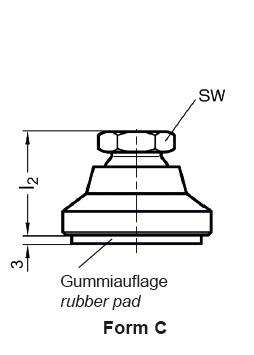

Form C: mit Mutter, mit Gummiauflage

Die Gelenkfüße erzielen ihre hohe statische Belastbarkeit durch die Verwendung eines hochwertigen
Kunststoffes und einer Formgebung, welche die Last auf einen großen Bereich verteilt.
Gelenkfüße werden montiert geliefert, sind aber demontierbar.

Hinweis:
Bei Überschreitung der in der Tabelle angegebenen Werte der statischen
Belastbarkeit kann es zum Bruch des Kunststofftellers kommen.
Die Werte wurden durch eine Versuchsreihe ermittelt, bei der eine begrenzte
Anzahl von Gelenkfüssen eine begrenzte Zeit durch eine senkrecht zum Teller
wirkende, statische Kraft beaufschlagt wurden. Abhängig vom Einsatz- und
Belastungsfall muss jedoch mit einem Sicherheitsfaktor gerechnet werden, so
dass die zulässige Belastbarkeit unter der in der Tabelle angegebenen Wert liegt.

RoHS-konform: ja

Compliance:	RoHS-konform
Elementtyp:	Füße / Räder, Gelenkfuß, Gelenkstücke, Gelenkteller
Material:	Buchse/Schraube: Edelstahl, Gummiauflage, Kunststoff
