Edelstahl-Stellfuß | SM 3105
ab 5,65 €*
5,89 €*
Versandfertig in 5 Tagen
Lieferzeit: Siehe Variante in der Tabelle
Dieses Produkt ist in 234 Ausführungen erhältlich.
Produktinformationen "Edelstahl-Stellfuß | SM 3105"
mit Spindel und Fußteller aus Edelstahl
Material:
Fußteller: Edelstahl rostfrei, 1.4301
Schraube: Edelstahl rostfrei, 1.4305
Sechskantmutter: ISO 4032, Edelstahl rostfrei, 1.4305
Befestigungsschraube: Edelstahl rostfrei
eingeklebt
Kunststoffkappe: Elastomer (TPE) 80 Shore, schwarz
aufgeklipst
Gummiauflage: (NBR) 70±5 Shore, schwarz
aufvulkanisiert
Fußteller: Edelstahl rostfrei, 1.4301
Schraube: Edelstahl rostfrei, 1.4305
Sechskantmutter: ISO 4032, Edelstahl rostfrei, 1.4305
Befestigungsschraube: Edelstahl rostfrei
eingeklebt
Kunststoffkappe: Elastomer (TPE) 80 Shore, schwarz
aufgeklipst
Gummiauflage: (NBR) 70±5 Shore, schwarz
aufvulkanisiert

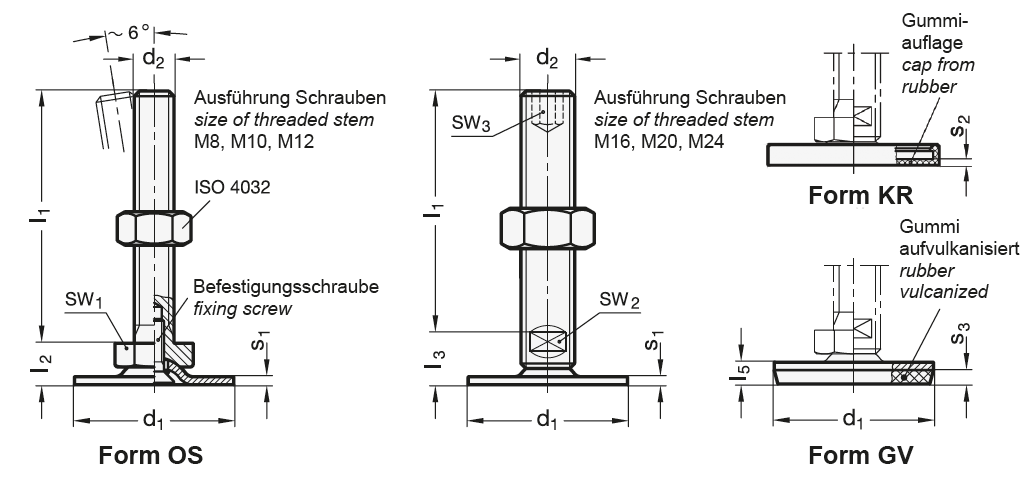

Form OS: ohne Kappe/Gummiauflage, mit Mutter
Form KR: mit aufgeklipster Gummiauflage, mit Mutter
Form GV: mit aufvulkanisierter Gummiauflage, mit Mutter
Form KR: mit aufgeklipster Gummiauflage, mit Mutter
Form GV: mit aufvulkanisierter Gummiauflage, mit Mutter
Die Stellfüße können in unterschiedlichen Kombinationen von Fußteller- und Spindelvarianten universell eingesetzt werden.
Die Fußteller mit Gummiauflage schützen empfindliche Oberflächen und vermindern ein seitliches Verrutschen.
Ausführung Schrauben M08/M10/M12 mit Außensechskant SW1.
Ausführung Schrauben M16/M20/M24 mit Innensechskant oben und Schlüsselfläche SW2 unten.
Die Gelenkfüße werden komplett montiert geliefert und sind nicht demontierbar.
Die Fußteller mit Gummiauflage schützen empfindliche Oberflächen und vermindern ein seitliches Verrutschen.
Ausführung Schrauben M08/M10/M12 mit Außensechskant SW1.
Ausführung Schrauben M16/M20/M24 mit Innensechskant oben und Schlüsselfläche SW2 unten.
Die Gelenkfüße werden komplett montiert geliefert und sind nicht demontierbar.
RoHS-konform: ja
| Compliance: | RoHS-konform |
|---|---|
| Elementtyp: | Füße / Räder, Stellfüße |
| Material: | Buchse/Schraube: Edelstahl, Gummiauflage, Kunststoff |
