Klemmhebel, verstellbar | SM 1190-1

SCHOLZ MECHANIK GmbH

Durchmesser 1	Farbe	Länge 1	Artikel	Preis	Bestellen

Produktinformationen "Klemmhebel, verstellbar | SM 1190-1"

verstellbar
mit Ausrastknopf
und Gewindebuchse

Material:
Buchse: Messing
Griffkörper: Kunststoff
Thermoplast (Polyamid PA)
glasfaserverstärkt
temperaturbeständig bis 120° C
Ausrastknopf: Kunststoff, schwarz

Farbe / Oberfläche:
SW = schwarz, matt RAL 9005

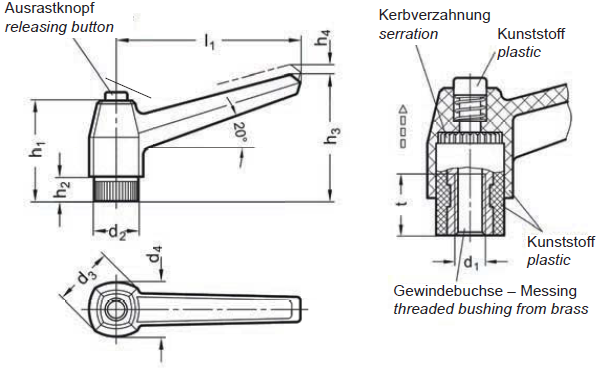

Hebelverstellung durch Ziehen bzw. Drücken.
Die Gewindebuchse ist durch eine Kerbverzahnung mit dem Griff lösbar verbunden.
Durch Anheben des Griffes wird die Kerbverzahnung frei und der Klemmhebel kann in die günstigste Spannposition geschwenkt werden.
Beim "Loslassen" rastet der Griff selbsttätig wieder ein.
Der Ausrastknopf ermöglicht müheloses Ausrasten.
Anwendung bei begrenztem Spannbereich oder für bestimmte Spannstellung
oder wenn die Demontage des Hebels beim Einschrauben nicht erforderlich ist.

RoHS-konform: ja

Bedientyp:	Hebel, Klemmhebel
Besonderheit:	Feststellen durch selbstständiges Einrasten, mit Ausrastknopf, mit Gewindestift
Compliance:	RoHS-konform
Farbe:	schwarz
Material:	Buchse: Messing, Hebel: Kunststoff, Kunststoff, Thermoplast
