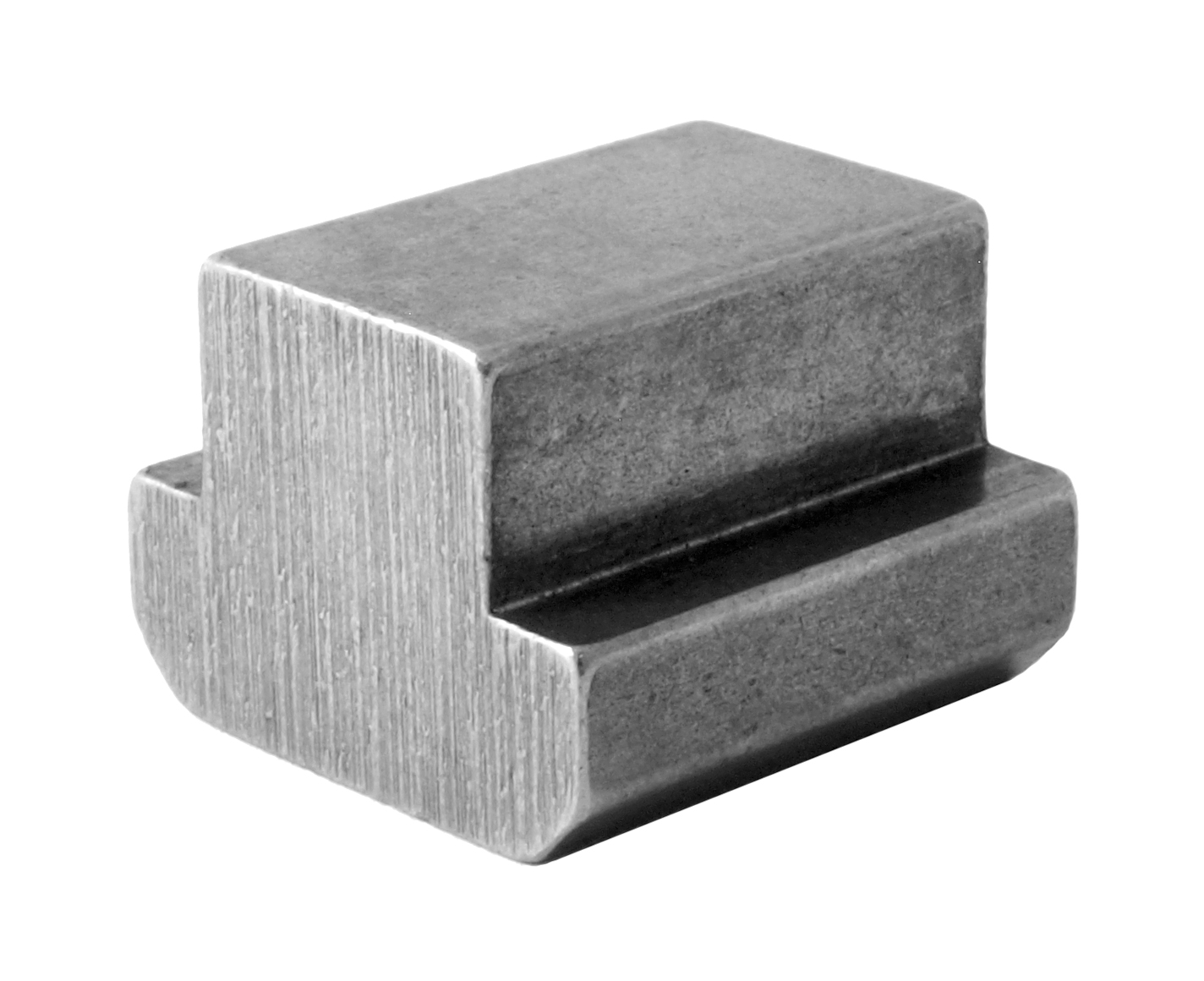

Mutternrohling - DIN 508 | SM 1131

SCHOLZ MECHANIK GmbH

Größe	Artikel	Preis	Bestellen

Produktinformationen "Mutternrohling - DIN 508 | SM 1131"

für Muttern für T-Nuten

Material: Vergütungsstahl
ungehärtet
blank

Mit diesen Rohlingen können "Muttern für T-Nuten" mit kundenspezifischem Gewinde wirtschaftlich hergestellt werden.

Wärmebehandlung zur Erzielung der Güte 10 entsprechend 22 - 32 HRc.
härten: 880 °C - 45 Minuten,
abschrecken: in Öl von 75 °C,
anlassen: 550 °C - 2 Stunden.

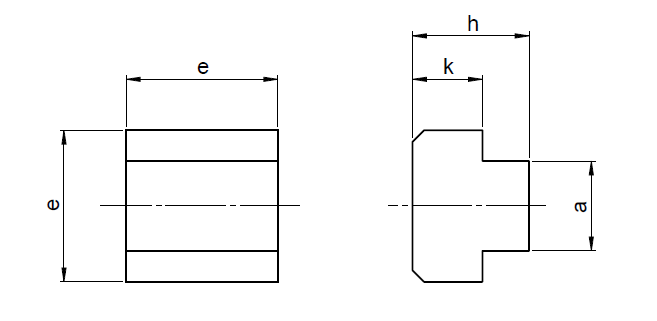

* Abmessungen (Datenblatt) sind nicht in DIN enthalten.

RoHS-konform: ja

auf Anfrage:
einzelne Größen aus rostfreiem Edelstahl

DIN / ISO:	DIN 508
Material:	Vergütungsstahl
Oberfläche:	Stahl - blank
Typ:	Nutensteine und Zubehör

Zubehör

Nutenräumer | SM 1105-1

für T-Nuten Material: Stahl mit Blechgriff (Größe 14 - 20)Stahl mit rotem Kunststoffgriff (Größen 22 - 32; 36 - 54) RoHS-konform: ja

Ab 7,21 €* inkl. MwSt.

Details

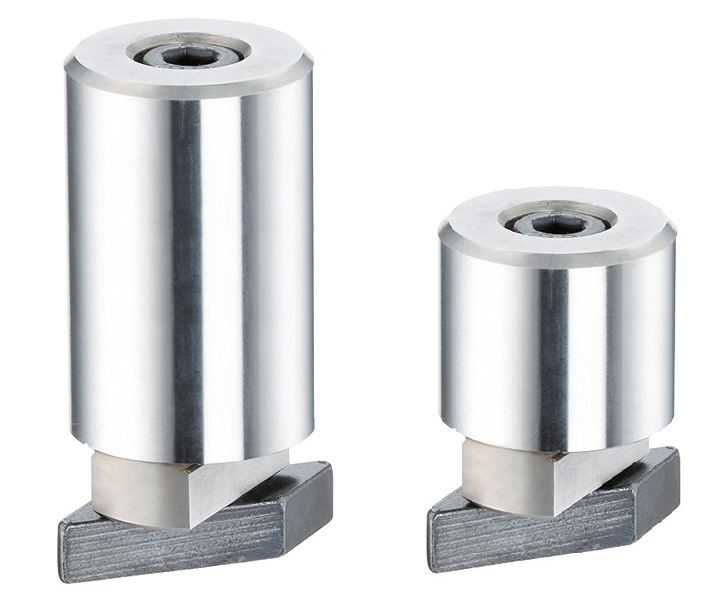

Anschlagstück | SM 1138

zylindrischMaterial: Anschlagstück: Stahl, einsatzgehärtetgeschliffenHalteplatte: Stahlbrüniert Schraube: Stahl, Festigkeitsklasse 8.8 (ISO 4762) Als Werkstückanschlag an Werkzeugmaschinen; die kurze, auf ± 0,01 mm Höhentoleranz geschliffene Ausführung kann zudem als Auflage für abgesetzte Werkstücke genutzt werden. Durch die rhombusförmige Halterplatte kann das Anschlagstück an jeder Stelle der T-Nute eingeführt und gespannt werden. Genaues Ausrichten der Werkstücke durch linienförmige Anlage am Anschlagstück. RoHS-konform: ja

Ab 77,92 €* inkl. MwSt.

Details

Ähnliche Artikel

T-Nutenschraube - DIN 787 | SM 1105

Schraube für T-NutenMaterial: Stahl, vergütetM06 - M12: Festigkeitsklasse 10.9M14 - M42: Festigkeitsklasse 8.8M10 - M30: Festigkeitsklasse 12.9geschmiedet,T-Nutenführung gefräst,gerolltes Gewinde.Mit Festigkeitsklasse gestempelt.Die T-Nutenschrauben können mitMuttern DIN 6330 (SM 1120) undScheiben DIN 6340 (SM 1125)zu kompletten Aufspannschrauben zusammengebaut werden.Verwendung u. a. zum Fixieren und Spannen von Werkstücken auf Maschinentischen. RoHS-konform: ja* Abmessungen sind nicht in der DIN enthalten (Datenblatt), Maße ähnlich DIN.

Ab 9,82 €* inkl. MwSt.

Details

Mutter für T-Nuten | SM 1132

"Rhombus" Material: Vergütungsstahlvergütet, Festigkeitsklasse 10brüniert Durch die verringerte Auflagefäche in der T-Nute ist die Belastbarkeit geringer als bei den vergleichbaren Größen DIN 508.Die Rhombus-Nutensteine können von oben eingesetzt werden. Sie sind besonders zweckmäßig bei langen T-Nuten oder wenn die Belegung des Maschinentisches das seitliche Einführen von Spannschrauben oder Nutensteinen nicht erlaubt. Eine Verschraubung muss über die gesamte Gewindelänge "h" vorgenommen werden. Anwendung:Zusätzliches Einrichten einer Spannstelle bei bereits aufgespannter Vorrichtung odernachträgliches Einrichten einer Spannstelle bei bereits belegter Maschinentisch-T-Nute.Von oben einsetzen, dann drehen und auf Anschlag in der Nute achten. Nur dann ist die volle Spannkraft gesichert.In Verbindung mit den Stiftschrauben DIN 6379 (SM 1100) verwenden. RoHS-konform: ja

Ab 3,24 €* inkl. MwSt.

Details

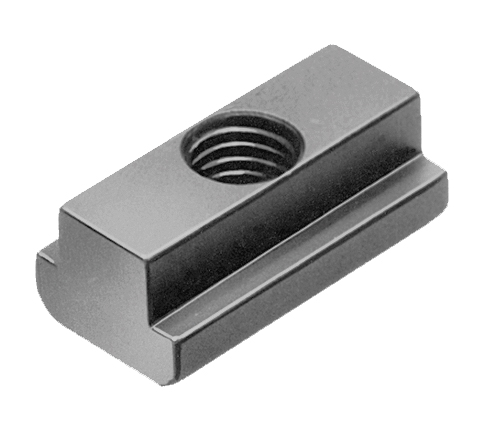

Mutter für T-Nuten | SM 1134

lange Form Material: Vergütungsstahl, vergütet, Festigkeitsklasse 10brüniert Diese lange Form eignet sich besonders zum Schonen der Tischnuten an Präzisionsmaschinen oder auch zum Einbau in Nutenkreuzen. RoHS-konform: ja

Ab 4,52 €* inkl. MwSt.

Details

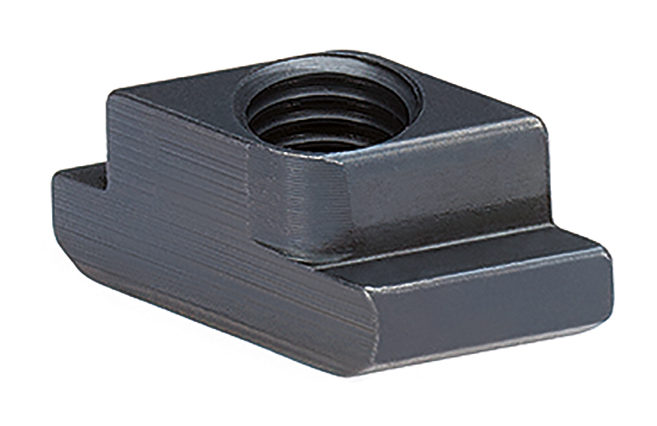

Mutter für T-Nuten - DIN 508/ISO 299 | SM 1135

DIN 508 / ISO 299 Material:Stahl: ST 10: Vergütungsstahl, Güte 10, brüniertEdelstahl NI: Edelstahl rostfrei 1.4301 ST 8: Vergütungsstahl, Güte 8, blank (auf Anfrage) Nur bei Verschraubung über die gesamte Gewindelänge "h" wird die volle Belastbarkeit der Mutter für T-Nuten erreicht. * Abmessungen (Datenblatt) sind nicht in der DIN enthalten. RoHS-konform: ja

Ab 1,77 €* inkl. MwSt.

Details

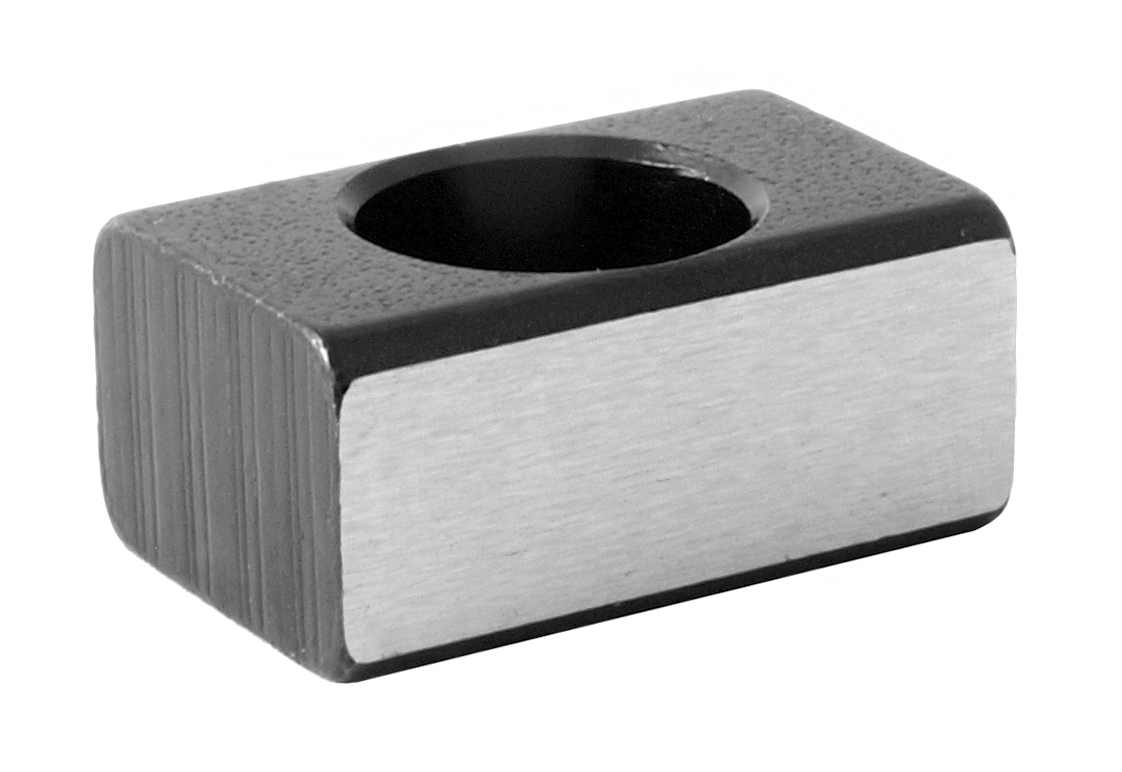

Nutenstein | SM 1136

flach Material: Stahleinsatzgehärtetbrüniert und geschliffen Für Einsatz einer Vorrichtung auf stets derselben Maschine. Zum Ausrichten von Vorrichtungen und Spannwerkzeugen auf Maschinentischen mit T-Nuten nach DIN 650. Für besonders schwere Vorrichtungen empfehlen wir lose Nutensteine SM 1137 DIN 6323. RoHS-konform: ja

Ab 6,85 €* inkl. MwSt.

Details

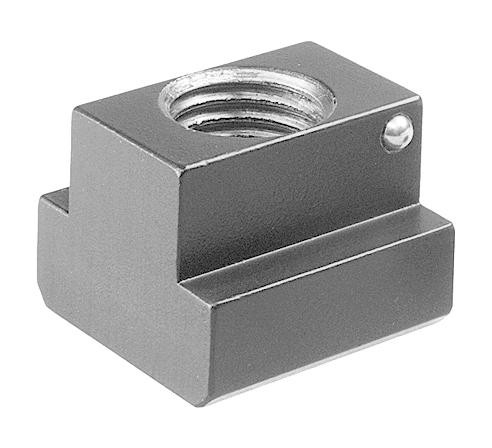

Mutter für T-Nuten - DIN 508 | SM 1136-1

mit Rutschsicherung DIN 508 / ISO 299 Material: Vergütungsstahlvergütet, Festigkeitsklasse 10brüniertKugel: Kugellagerstahl, gehärtetFeder: Rostfreier Stahl Das Federelement verhindert ein Verrutschen der Mutter in horizontaler wie in vertikaler Lage. RoHS-konform: ja

Ab 8,27 €* inkl. MwSt.

Details

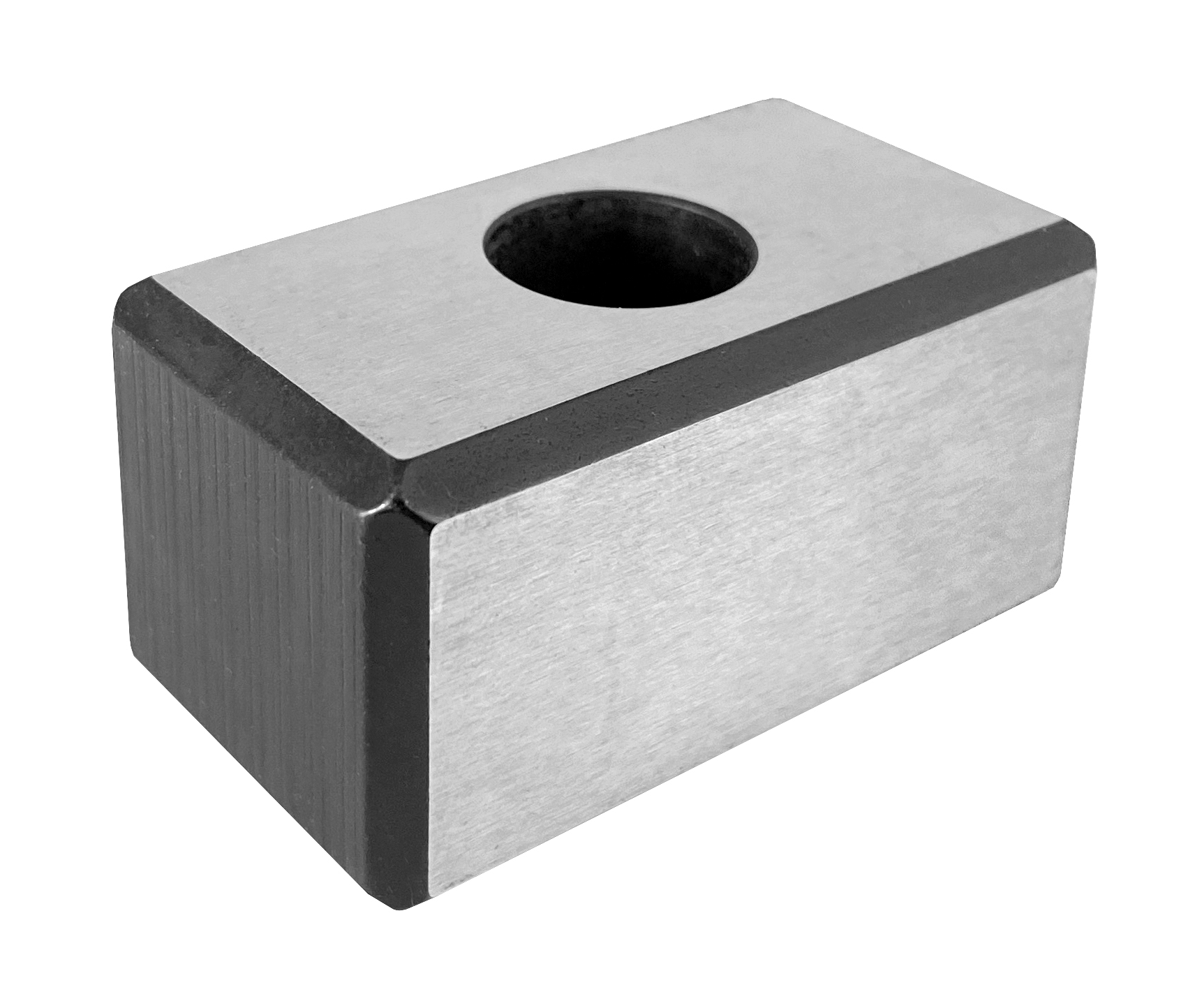

Nutenstein - DIN 6323 | SM 1137
