Pendelauflage HM-Einsatz | SM 1146-01

SCHOLZ MECHANIK GmbH

Durchmesser 1	Durchmesser 2	Material	Artikel	Preis	Bestellen

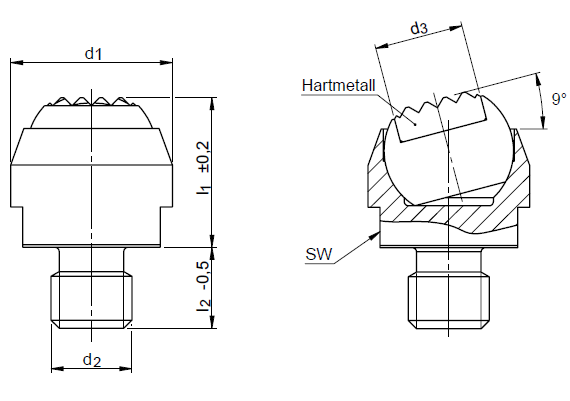

Produktinformationen "Pendelauflage HM-Einsatz | SM 1146-01"

mit abgeflachter Kugel
mit Gewindestift

Material:
ST: Körper: Vergütungsstahl, vergütet, phosphatiert
NI: Körper: Edelstahl rostfrei 1.4057, vergütet
Kugel: Hartmetall, geriffelt, venickelt

Diese Bolzen sind besonders geeignet für Gussteile (harte Gusshaut) als Auflagen,
Druckstücke und für den Einbau in Spannelemente.
Kugel mit Verdrehsicherung.

RoHS-konform: ja

Besonderheit:	Auflagefläche geriffelt, Kugel abgeflacht, mit Gewindestift
Compliance:	RoHS-konform
Elementtyp:	Auflagebolzen, Pendelauflagen, Positionier- und Auflagestifte
Material:	Edelstahl, Hartmetall-Einsatz, Vergütungsstahl
