Schneidstempel - DIN 9861 DA | SM 1009

SCHOLZ MECHANIK GmbH

Durchmesser 1	Länge 1	Material	Form	Artikel	Preis	Bestellen

Produktinformationen "Schneidstempel - DIN 9861 DA | SM 1009"

mit kegeligem Kopf
Normalausführung
DIN 9861 Teil 1, Form DA

Material:
HSS: Hochleistungsschnellschnittstahl

Form N: Normalausführung DA
mit angestauchtem kegelförmigen Kopf,
gehärtet, angelassen,
Schaft feinstgeschliffen mit d1 h6,
Kopf warm gestaucht und geglüht.
Gegenüber der Form „-„ (Qualitätsausführung D)
und nach DIN 9861 DA

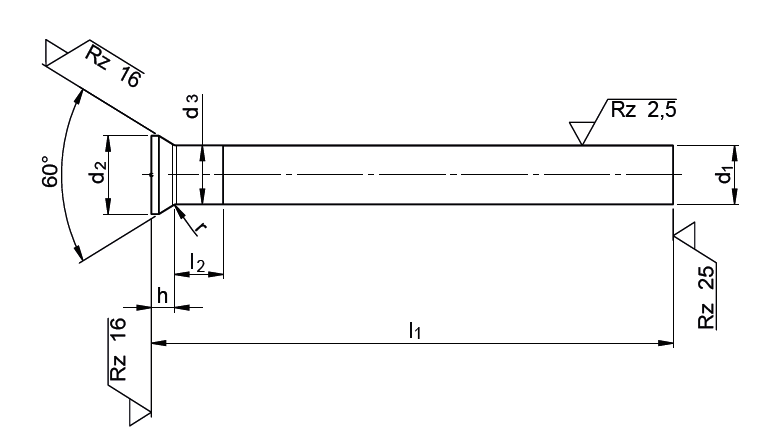

mit zulässiger Verdickung unter dem Kopf (d3 in Skizze und Tabelle).

Härte:
Schaft: HSS, gehärtet HRc 64±2
Kopf: HSS, gehärtet HRc 50±5

Für extreme Belastungen sind folgende Werkstoffe auf Anfrage lieferbar:

ASP (Pulver-Schnellstahl)
HSS-nitriert (teniferbehandelt)
ASP-nitriert (teniferbehandelt)
TIN-Stempel (HSS oder ASP mit Titannitrid-Beschichtung)
TK-Stempel (HSS -tic- behandelt)
Ferro-Tic (bzw. Ferro-Titanit)
Hartmetall (Vollhartmetall oder mit aufgelötetem Stahlkopf)

RoHS-konform: ja

Schneidstempel SM 1009 gemäß DIN 9861 DA / ähnlich ISO 6752 mit kegeligem angestauchten Kopf und durchgehendem Schaft finden eine breite Anwendung in der industriellen Blechbearbeitung, vor allem werden sie zum Stanzen und Schneiden von Metallen eingesetzt.
Sie sind hoch präzise gearbeitet, langlebig, mit ihnen können auch harte Materialien effizient bearbeitet werden. Typische Einsatzbereiche umfassen die Automobilindustrie, den Maschinenbau und die Elektrotechnik.

Form - : Ausführung D - Qualitätsausführung siehe SM 1009 D.

Besonderheit:	Kopf angestaucht, Senkkopf
DIN / ISO:	DIN 9861 Teil 1, DA
Elementtyp:	Schneidstempel
Material:	HSS, Stahl - gehärtet
Oberfläche:	geschliffen
