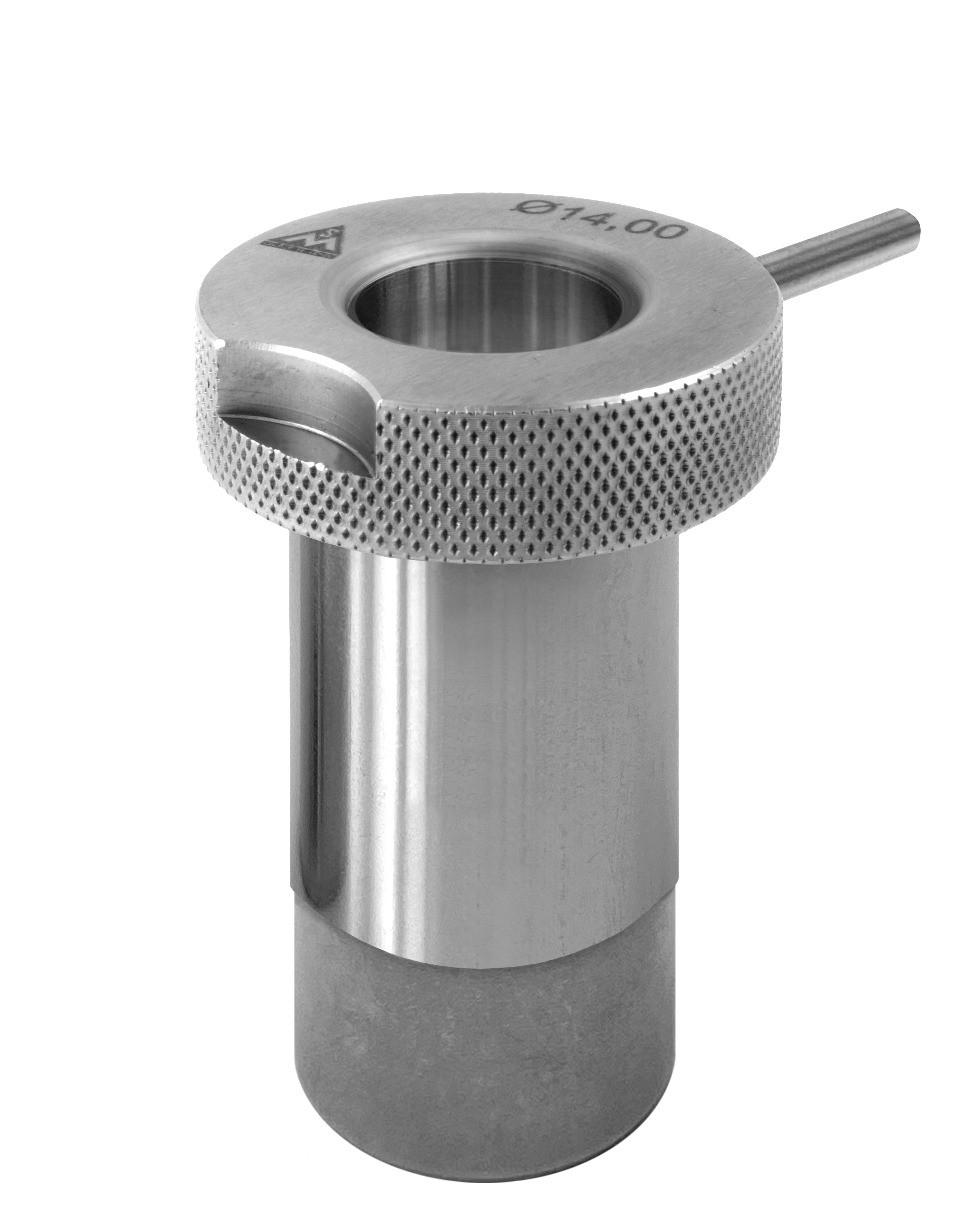

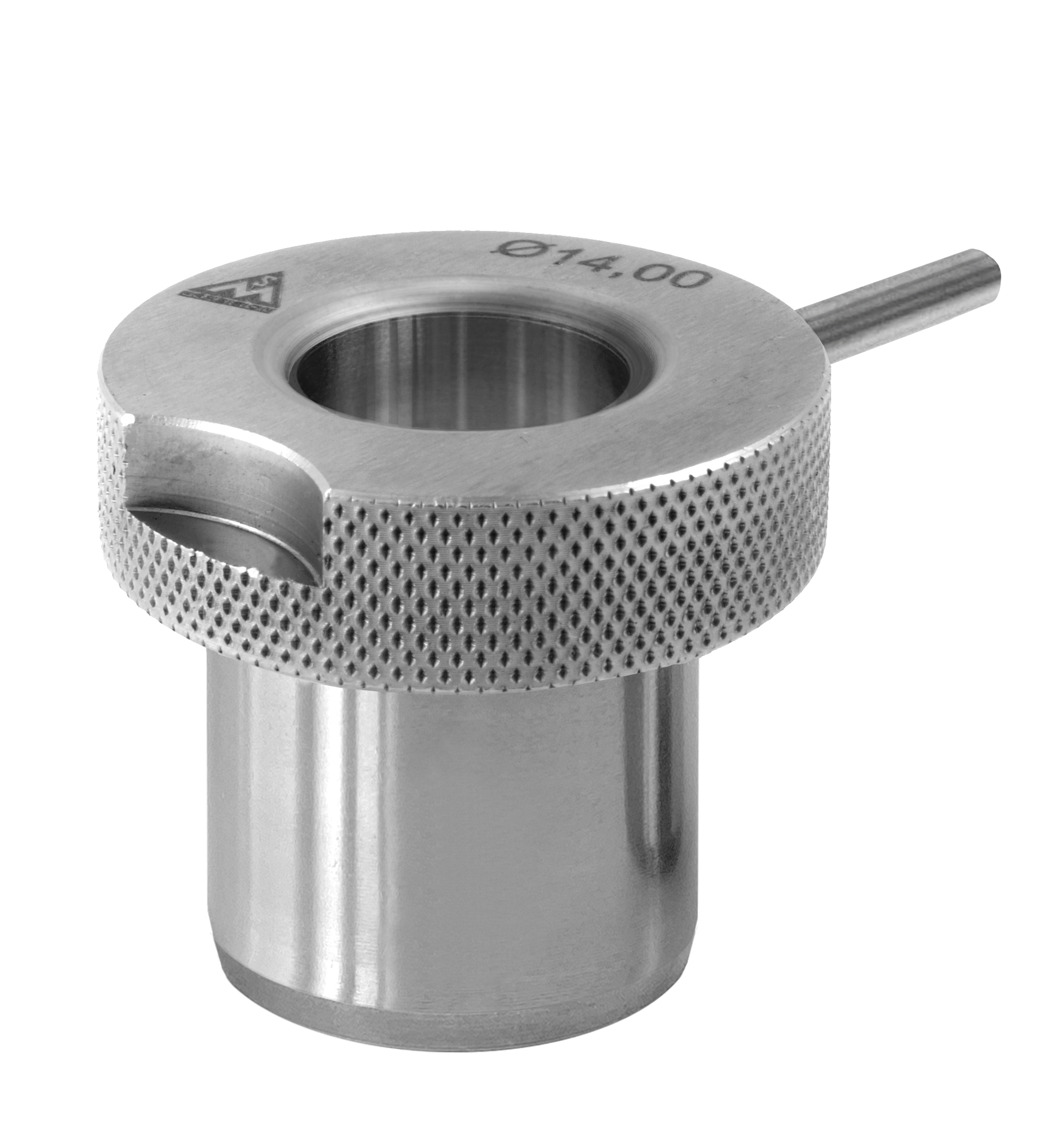

Steckbohrbuchse - DIN 173 E/ER/ES | SM 1002-2

Filter
Produktinformationen "Steckbohrbuchse - DIN 173 E/ER/ES | SM 1002-2"

Schnellwechselbuchse und Auswechselbuchse
DIN 173 E Teil 2

Material: Spezialstahl
gehärtet und geschliffen
Härte: HRc 63±1

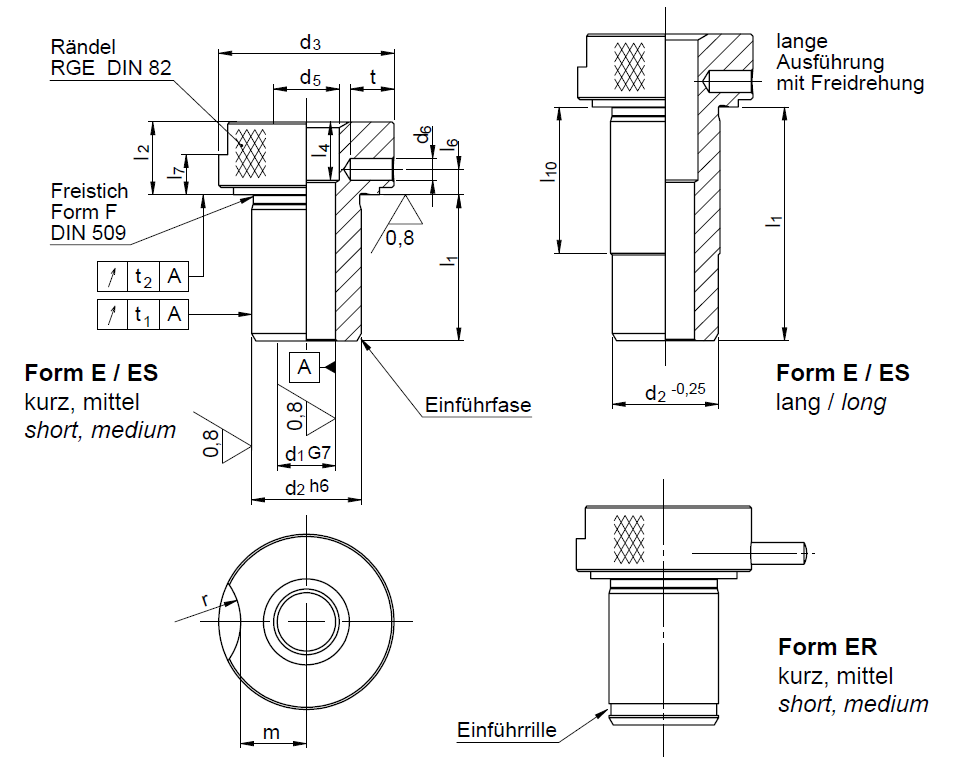

Form E: Schnellwechselbuchse
Form ES: mit Anschlagstift
Form ER: mit Anschlagstift und Einführrille

Diese Steckbohrbuchsen sind nur mit den Grundbohrbuchsen SM 1002-3 Form G und Form H kombinierbar.

passende Bundschrauben: SM 1003-2
passende Haltestifte: SM 1003-3

RoHS-konform: ja

Steckbohrbuchsen nach DIN 173 E / ES / ER Teil 2
sind präzise gefertigte Führungselemente, die vorwiegend zum Bohren von Löchern mit Hilfe von Bohrvorrichtungen verwendet werden,
da sie ein schnelles Wechseln bei unterschiedlichen Bohrdurchmessern ermöglichen.
Als Auswechselbuchse oder mit Anschlagstift als Schnellwechselbuchse dienen sie dazu,
den Bohrer präzise zu führen und exakte, wiederholbare Bohrungen zu ermöglichen
und den Bohrer beim Eintritt in das Werkstück zu stabilisieren.

Die Buchsen werden meist über Grundbuchsen SM 1002-2 G / H  in Vorrichtungen oder Bauteile eingesetzt
und gegen Verdrehen gesichert mit Bundschrauben SM 1003-2 durch Klemmen des Schraubenkopfes in die Einfräsungen.
Ein eingesteckter Zylinderstift SM 1003-3, der gegen eine Bundschraube SM 1003-2 schlägt,
wirkt als zusätzliche Verdrehsicherung.

Hauptsächlicher Einsatz der Steckbohrbuchsen SM 1002-2 ist
zum Vorbohren von Teilen für weitere Reib- oder Gewindeschneidvorgänge.

Besonderheit: Wechsel- / Schnellwechselbuchse, mit Anschlagstift, mit Kordelung, ohne Anschlagstift
DIN / ISO: DIN 173 E
Material: Stahl - gehärtet
Oberfläche: geschliffen
Typ: Steckbohrbuchsen
