Steckbohrbuchse DIN 173 L | SM 1002-4 L
ab 20,19 €*
| Anzahl | Stückpreis |
|---|---|
| Bis 4 |
86,20 €*
|
| Bis 9 |
51,72 €*
|
| Bis 49 |
34,46 €*
|
| Bis 99 |
30,18 €*
|
| Ab 100 |
25,86 €*
|
Versandfertig in 70 Tagen
Lieferzeit: 1-3 Arbeitstage
Dieses Produkt ist in 2943 Ausführungen erhältlich.

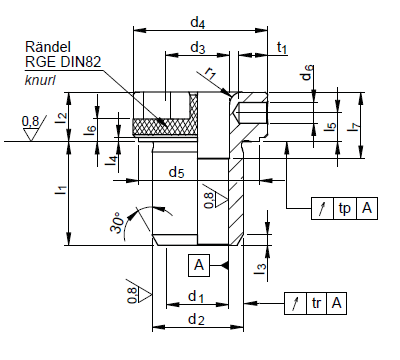

Produktinformationen "Steckbohrbuchse DIN 173 L | SM 1002-4 L"
Auswechselbuchse
DIN 173 L Teil 1
Material: Spezialstahl
gehärtet und geschliffen
Härte: HRc 63±1
gehärtet und geschliffen
Härte: HRc 63±1

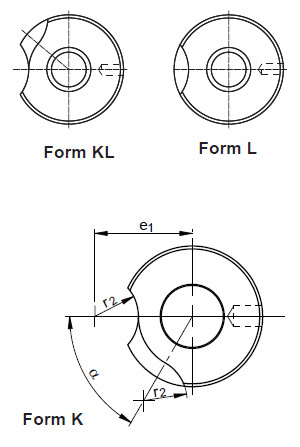

Form L: Auswechselbuchse
Form K: Schnellwechselbuchse
für rechtsschneidende Werkzeuge, Bajonettverschluss rechts
finden Sie unter
Steckbohrbuchse DIN 173 K | SM 1002-4 K.
Form K: Schnellwechselbuchse
für rechtsschneidende Werkzeuge, Bajonettverschluss rechts
finden Sie unter
Steckbohrbuchse DIN 173 K | SM 1002-4 K.
Bohrbuchsen: SM 1000; SM 1000-1; SM 1000-2; SM 1001 verwendbar.
Passende Schrauben: SM 1002-5
Spannbuchse: SM 1003-5
Haltestifte: SM 1003-3
Passende Schrauben: SM 1002-5
Spannbuchse: SM 1003-5
Haltestifte: SM 1003-3
RoHS-konform: ja
