Verriegelung - HYGIENIC DESIGN | SM 1268-4

SCHOLZ MECHANIK GmbH

Abstand g	Durchmesser 1	Artikel	Preis	Bestellen

Produktinformationen "Verriegelung - HYGIENIC DESIGN | SM 1268-4"

aus Edelstahl
Betätigungsseite HYGIENIC DESIGN (Fronthygiene)

Material:
Verschlussgehäuse: Edelstahl rostfrei 1.4404 (A4)
Riegel: Edelstahl rostfrei
- 1.4301 bei d1 = 22
- 1.4404 bei d1 = 30
sonstige: Edelstahl rostfrei 1.4404 (A4)

Dichtungen: blau
temperaturbeständig -40 °C bis +110
FDA-konform

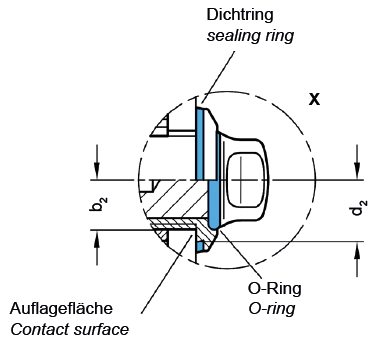

Dichtringe: EPDM, Härte 85 ±5 Shore A
O-Ring: EPDM, Härte 70 ±5 Shore A
sonstige Dichtungen / Abstreifer: TPU, Härte 95 ±5 Shore A

Alle beweglichen Teile sind mit FDA-konformem Spezialfett geschmiert.
Schutzart IP 66

RoHS-konform: ja

Hygienic Design
Die Verriegelungen werden in Hygienebereichen eingesetzt und erfüllen Hygieneanforderungen auf der Betätigungsseite (Fronthygiene).
Zwei Dichtungen halten die Verriegelungsmechanik dicht.
Durch die hohe Oberflächengüte (Ra < 0,8 μm) und die totraumfreie Befestigung wird das Anhaften von Schmutz verhindert bzw. die Reinigung erleichtert.

Verriegeln durch eine auf 90° begrenzte Drehung der Betätigung.
Durch verschieden gekröpfte Riegel lässt sich ein Riegelabstand g von 6 bis 28 mm abdecken.

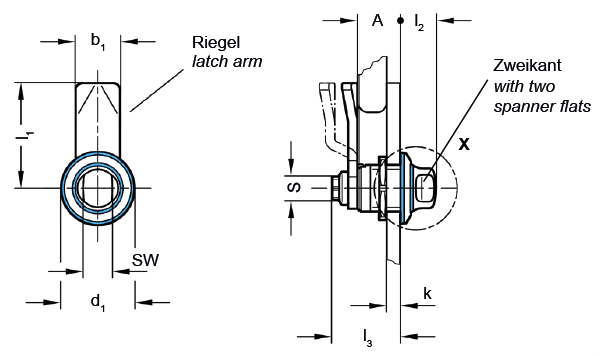

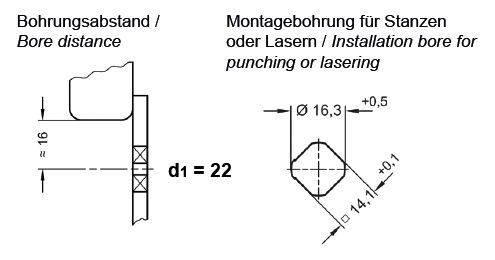

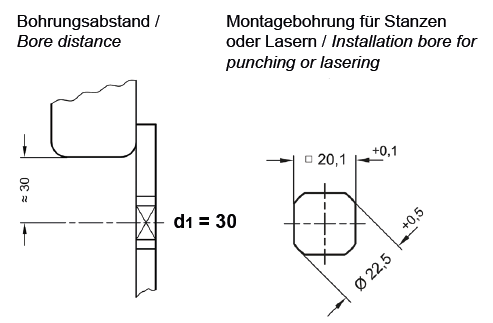

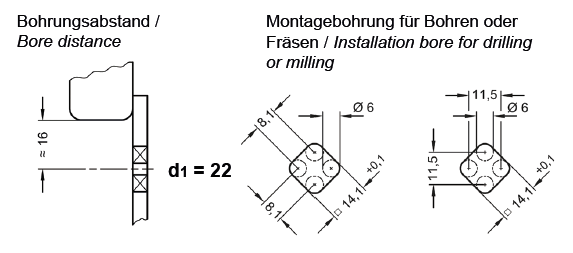

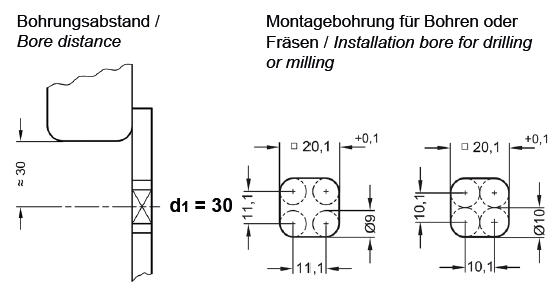

Für die sichere Funktion der Dichtringe müssen die Montagebohrungen am Gehäuse müssen rechtwinklig, gratfrei und ohne Fase ausgeführt werden.

Lieferung: mit lose beigelegtem Riegel.

Montagehinweise

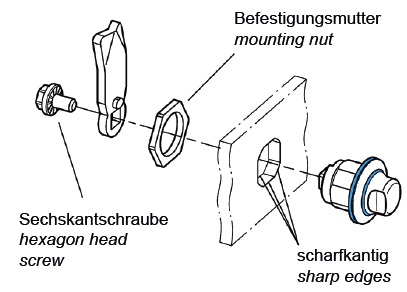

Das Verschlussgehäuse wird von vorne durch die Montagebohrung gesteckt und von der Rückseite mit der Befestigungsmutter verschraubt.
Der Riegel wird mit der Sechskantschraube befestigt.

Bedientyp:	Schließelemente
Besonderheit:	Feststellen durch Einrasten, mit Dichtring, mit Zweikant
Compliance:	RoHS-konform
Einsatz in sensiblen Bereichen:	Hygienic Design
Material:	Edelstahl, Knopf / Griff: Edelstahl

Zubehör

Steckschlüssel - HYGIENIC DESIGN | SM 1268-4S

für Verriegelungen Material:Thermoplast (Polyamid PA)glasfaserverstärktblau für Hygienic Design-Verriegelungen SM 1268-4 und SM 1268-5, Bohrung d2 für Verliersicherung.RoHS-konform: ja

Ab 4,06 €* inkl. MwSt.

Details

Dichtring - HYGIENIC DESIGN | SM 1291-15

Material:H-NBR: Hydrierter Acrylnitril-Butadien-Kautschukblautemperaturbeständig -25 °C bis +150 °CFDA-konformHärte: Härte 85 ±5 Shore A Bauteile im Hygienebereich mit zylindrischen Befestigungsflächen können mit den Dichtringen SM 1291-15 totraumfrei und dicht angebracht werden.Unmontiert haben die Dichtringe die in der Tabelle (Datenblatt) angegebenen „Istmaße“. Für eine zuverlässige Abdichtung muss am Bauteil ein Einbauraum gemäß Skizze angebracht werden. Damit wird gewährleistet, dass der Dichtring in montiertem Zustand die nötige Pressung erfährt, ohne überbeansprucht zu werden. Alle Kontaktflächen sollten eine Oberflächengüte von min. Ra 0,8 μm aufweisen.Auf Anfrage:- Ethylen-Propylen-Dien-Kautschuk (EPDM)temperaturbeständig -40 °C bis +120 °C- Fluor-Kautschuk (FKM)temperaturbeständig -5 °C bis +200 °C RoHS-konform: ja Weitere Artikel aus dem Programm HYGIENIC DESIGNSM 1179-1 KlemmhebelSM 1179-2 Klemmhebel mit SchraubeSM 1206-4 SterngriffeSM 1206-5 DreisterngriffeSM 1207-2 Flügelmuttern / T-GriffeSM 1265-7/8 KnöpfeSM 1265-9/10 Muttern/SchraubenSM 1265-11/12 Schrauben, niedrig SM 1265-13 AbstandshalterSM 1268-4/5 VerriegelungenSM 1269-5 BügelgriffeSM 1273-32/33 RastbolzenSM 1291-15 DichtringSM 1291-16 AbstreiferSM 3150 StellfüßeSM 3151 Abdeckhülsen

Ab 1,30 €* inkl. MwSt.

Details

Abstreifer - HYGIENIC DESIGN | SM 1291-16

Material:TPU: Thermoplastisches Polyurethanblautemperaturbeständig -20 °C bis +110 °CFDA-konformHärte: Härte 95 ±5 Shore A Mit den Abstreifern lassen sich axial oder radial bewegliche Bauteile mit zylindrischem Querschnitt beim Einsatz in Hygienebereichen gegenüber ihrer Lagerstelle abdichten.Durch die speziell geformte Dichtlippe verhindern die Abstreifer die Bildung von Toträumen und damit die Ablagerung von Schmutz. Handelsübliche Abstreifer sind dafür aufgrund einer 45°-Fase an der Innenkante der Dichtlippe nicht geeignet. Im Lieferzustand bzw. unmontiert haben die Abstreifer die in der Tabelle (siehe Datenblatt) genannten „Istmaße“. Um einen sicheren Sitz und eine zuverlässige Abdichtung zu gewährleisten,ist an der Lagerstelle der vorgesehene Einbauraum anzubringen. Dadurch wird sichergestellt, dass der Abstreifer bei der Montage die nötige Verformung erfährt. Alle mit dem Abstreifer in Kontakt stehenden Flächen sollten eine Oberflächengüte von min. Ra 0,8 μm aufweisen. RoHS-konform: ja Weitere Artikel aus dem Programm HYGIENIC DESIGNSM 1179-1 KlemmhebelSM 1179-2 Klemmhebel mit SchraubeSM 1206-4 SterngriffeSM 1206-5 DreisterngriffeSM 1207-2 Flügelmuttern / T-GriffeSM 1265-7/8 KnöpfeSM 1265-9/10 Muttern/SchraubenSM 1265-11/12 Schrauben, niedrigSM 1265-13 AbstandshalterSM 1268-4/5 VerriegelungenSM 1269-5 BügelgriffeSM 1273-32/33 RastbolzenSM 1291-15 DichtringSM 1291-15 DichtringeSM 3150 StellfüßeSM 3151 Abdeckhülsen

Ab 5,22 €* inkl. MwSt.

Details
