Verriegelung - HYGIENIC DESIGN | SM 1268-5
ab 115,66 €*
123,17 €*
Versandfertig in 5 Tagen
aus Edelstahl
Betätigungs- und Riegelseite HYGIENIC DESIGN (Vollhygiene)
Material:
Verschlussgehäuse: Edelstahl rostfrei 1.4404 (A4)
Riegel: Edelstahl rostfrei 1.4408
sonstige: Edelstahl rostfrei 1.4404 (A4)
Dichtungen: blau
temperaturbeständig -40 °C bis +110
FDA-konform
Dichtringe: EPDM, Härte 85 ±5 Shore A
O-Ring: EPDM, Härte 70 ±5 Shore A
sonstige Dichtungen / Abstreifer: TPU, Härte 95 ±5 Shore A
Alle beweglichen Teile sind mit FDA-konformem Spezialfett geschmiert.
Schutzart IP 66
RoHS-konform: ja
Hygienic Design
Die Verriegelungen werden in Hygienebereichen eingesetzt und erfüllen durch die spezielle Befestigungsmutter sowie den optimierten Riegel und die Sechskantschraube Hygieneanforderungen auf der Betätigungs- und Riegelseite (Vollhygiene).

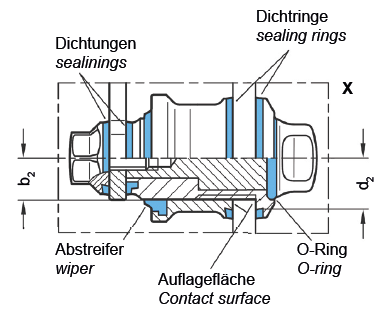

Mehrere Dichtungen halten die Verriegelungsmechanik dicht.
Durch die hohe Oberflächengüte (Ra < 0,8 μm) und die totraumfreie Befestigung wird das Anhaften von Schmutz verhindert bzw. die Reinigung erleichtert.
Die Verriegelungen verriegeln durch eine auf 90° begrenzte Drehung der Betätigung, welche den Riegel in die Schließposition hinter den Rahmen bewegt.
Die Anlaufschrägen am Riegel erleichterndiesen Vorgang.

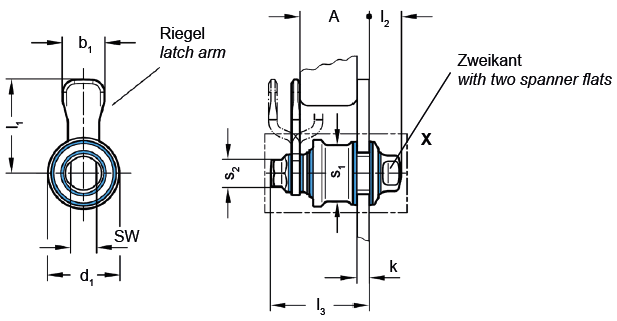

Durch verschieden gekröpfte Riegel lässt sich ein Riegelabstand g von 22 bis 44 mm abdecken.

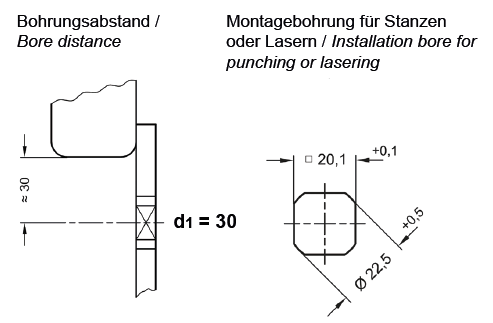

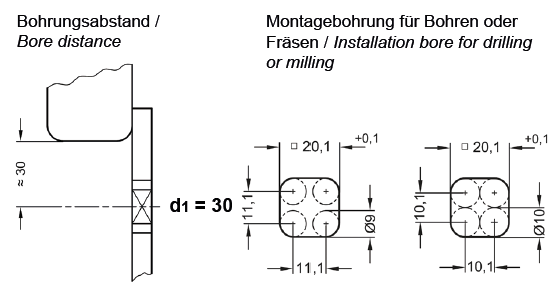

Für die sichere Funktion der Dichtringe müssen die Montagebohrungen am Gehäuse müssen rechtwinklig, gratfrei und ohne Fase ausgeführt werden.
Lieferung: mit lose beigelegtem Riegel.
Montagehinweise

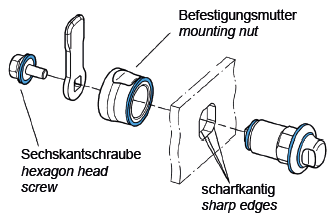

Das Verschlussgehäuse wird von vorne durch die Montagebohrung gesteckt und von der Rückseite mit der Befestigungsmutter verschraubt.
Der Riegel wird mit der Sechskantschraube befestigt.
| Bedientyp: | Schließelemente |
|---|---|
| Besonderheit: | Feststellen durch Einrasten, mit Dichtring, mit Zweikant |
| Compliance: | RoHS-konform |
| Einsatz in sensiblen Bereichen: | Hygienic Design |
| Material: | Edelstahl, Knopf / Griff: Edelstahl |
