Eindrehwerkzeug | SM 1291-90
Ab
104,52 €*
inkl. MwSt.
für Gewindeeinsätze
Material: Stahl, brüniert
für SM 1291-50 und SM1291-60Typ E: mit Sechskantschaft und drehbarer Sechskanthülse
für SM 1291-70 und SM1291-80Typ B: mit hochbelastbarer Lagerausführung zum Eindrehen von Gewindeeinsätzen über das Innengewinde.- mit drei Spannflächen (M03, M04, M05, M06, M08)- mit Sechskant und Nut (M10 und größer)
Werkzeuggröße entsprechend dem Innengewinde der Buchse.Ausschließlich für die hier angegebenen Gewindeeinsätze verwenden.
Montage mit Maschinen-Eindrehwerkzeugen• Vorarbeiten entsprechend Handmontage.• Eindrehwerkzeug fluchtend zur Bohrung ausrichten - Gewindeeinsatz aufschrauben.• Mit Vorschub wenige Gewindegänge vorsichtig einschrauben.• Einschraubvorgang ohne Vorschub fortsetzen bis Position der Planfläche des Gewindeeinsatzes kurz unterhalb der Werkstückoberfläche erreicht ist.• Rücklauf einschalten.• Planfläche des Werkzeug-Einschraubzapfens trennt sich vom Gewindeeinsatz, der in der gewünschten Position im Werkstück verbleibt.
Gewindeeinsatz - ähnl. DIN 7965 | SM 1291-80
Ab
0,21 €*
inkl. MwSt.
selbstschneidendmit Grobgewinde
Material:SV: Stahl, verzinkt MS: Messing
Gewindeeinsätze mit Innen- und Außengewinde und Schlitz- selbstschneidende Verbindungselemente zur Herstellung von Schraubverbindungen in Werkstoffen mit geringer Scherfestigkeit,- mit Schlitz und Ausnehmung zur Aufnahme anfallender Späne- geeignet für Holz und Kunststoff- geeignet zum automatischen Einschrauben.
Vorbohrempfehlungen (Richtwerte)* Aufnahmeloch (abhängig vom Verarbeitungswerkstoff)** Mindestlochtiefe (Sacklöcher): Muffenlänge zuzüglich 1 bis 3 mm.Weitere Hinweise finden Sie auf dem Datenblatt SM 1291-50, Katalogseite 308.
Gewindeeinsatz | SM 1291-60
Ab
0,81 €*
inkl. MwSt.
selbstschneidendmit drei Bohrungen
Material: SGV: Stahl gehärtet, gelb verzinkt(SM 1291-60M04X08SGV Restbestände)
Innengewinde d1, nach ISO 6H,Außengewinde d2, metrisch, Toleranzen nach Werknorm
Geeignet zum Einbau in:- Aluminium und Aluminium-Legierungen- Magnesium-Legierungen- Duroplast, Thermoplast (ausgenommen gummiweiche Thermoplaste 100 Shore A)
Gewindeeinsätze mit Innen- und Außengewinde- selbstschneidende Verbindungselemente zur Herstellung hochbelastbarer, verschleißfester, vibrationssicherer Schraubverbindungen in Werkstoffen mit geringer Scherfestigkeit- 3 Schneidbohrungen unterstützen das Einschrauben in härtere Materialien- im montierten Zustand mit durchgängig nutzbarem Innengewinde.Weitere Hinweise finden Sie auf dem Datenblatt SM 1291-50, Katalogseite 308.
Gewindeeinsatz | SM 1291-62
Ab
2,02 €*
inkl. MwSt.
selbstschneidendmit drei Bohrungen, 1.4305
Material: NI: stainless steel 1.4305Innengewinde d1, nach ISO 6HAußengewinde d2, metrisch,Toleranzen nach Werknorm.Weitere Hinweise finden Sie auf dem Datenblatt SM 1291-50, Katalogseite 308.
Vorbohrempfehlungen (Richtwerte)* Aufnahmeloch, abhängig vom Verarbeitungswerkstoff** Mindestlochtiefe (Sacklöcher): Muffenlänge zuzüglich 1 bis 3 mm.
Gewindeeinsätze mit Innen- und Außengewinde- selbstschneidende Verbindungselemente zur Herstellung hochbelastbarer, verschleißfester, vibrationssicherer Schraubverbindungen in Werkstoffen mit geringer Scherfestigkeit,- mit 3 Schneidbohrungen, die das Einschrauben in härtere Materialien unterstützen,- geeignet zum Einbau in Aluminium und Aluminium-Legierungen, Magnesium-Legierunen, Duroplast, Thermoplast (ausgenommen gummiweiche Thermoplaste 100 Shore A).
Gewindeeinsatz | SM 1291-63
Ab
3,22 €*
inkl. MwSt.
selbstschneidendmit drei Bohrungen, 1.4571
Material: NI: Edelstahl rostfrei 1.4571
Innengewinde d1, nach ISO 6H Außengewinde d2, metrisch, Toleranzen nach Werknorm. Weitere Hinweise finden Sie auf dem Datenblatt SM 1291-50, Katalogseite 308.
Vorbohrempfehlungen (Richtwerte)* Aufnahmeloch, abhängig vom Verarbeitungswerkstoff** Mindestlochtiefe (Sacklöcher): Muffenlänge zuzüglich 1 bis 3 mm.
Gewindeeinsätze mit Innen- und Außengewinde- selbstschneidende Verbindungselemente zur Herstellung hochbelastbarer, verschleißfester, vibrationssicherer Schraubverbindungen in Werkstoffen mit geringer Scherfestigkeit,- mit 3 Schneidbohrungen, die das Einschrauben in härtere Materialien unterstützen,- geeignet zum Einbau in Aluminium und Aluminium-Legierungen, Magnesium-Legierunen, Duroplast, Thermoplast (ausgenommen gummiweiche Thermoplaste 100 Shore A).
Gewindeeinsatz | SM 1291-70
Ab
1,68 €*
inkl. MwSt.
selbstschneidendmit Schlitz und Innensechskantfür extrem harte Materialien
Material:SBV: Stahl gehärtet, blau verzinkt NI: Edelstahl rostfrei 1.4305
Vorbohrempfehlungen (Richtwerte)* Aufnahmeloch, abhängig vom Verarbeitungswerkstoff** Mindestlochtiefe (Sacklöcher): Muffenlänge zuzüglich 1 bis 3 mm.
Gewindeeinsätze mit Außengewinde und Innensechskant- selbstschneidende Verbindungselemente zur Herstellung hochbelastbarer, verschleißfester, vibrationssicherer Schraubverbindungen- sehr hohe Anzugsfestigkeit durch Innensechskant- geeignet für besonders harte Materialien und Kunststoff.Weitere Hinweise finden Sie auf dem Datenblatt SM 1291-50, Katalogseite 308.
Gewindeeinsatz | SM 1291-71
Ab
0,98 €*
inkl. MwSt.
selbstschneidendmit drei Schneidsacklöchernfür besonders harte Materialien
Material:SBV: Stahl gehärtet, blau verzinktNI: Edelstahl rostfrei 1.4305
Vorbohrempfehlungen (Richtwerte)* Aufnahmeloch, abhängig vom Verarbeitungswerkstoff** Mindestlochtiefe (Sacklöcher): Muffenlänge zuzüglich 1 bis 3 mm.
Gewindeeinsätze mit Innen- und Außengewinde- selbstschneidende Verbindungselemente zur Herstellung hochbelastbarer, verschleißfester, vibrationssicherer Schraubverbindungen in Werkstoffen mit geringer Scherfestigkeit- sehr hohe Anzugsfestigkeit bei spänefreier Montage- mit 3 Schneidbohrungen, die das Einschrauben in härtere Materialien unterstützen- geeignet für besonders harte Materialien wie Metall, Steinmehlprodukte, KunststoffWeitere Hinweise finden Sie auf dem Datenblatt SM 1291-50, Katalogseite 308.
Gewindeeinsatz, Grobgewinde | SM 1291-81
Ab
0,20 €*
inkl. MwSt.
ähnl. DIN 7965selbstschneidendmit Grobgewinde
Material:SV: Stahl, verzinktMS: MessingN1: Edelstahl rostfrei 1.4104N2: Edelstahl rostfrei 1.4305Restbestände von SM 1291-81M08X13X18SV, SM 1291-81M08X13X25SV, SM 1291-81M08X16X14SV, SM 1291-81M08X16X16SV.Suchmaße M04X06... sind Nennmaße. Echtmaß ist M04X6,5..., Suchmaße M10X19... sind Nennmaße. Echtmaß ist M10X18,5...,siehe Datenblatt.
Gewindeeinsätze mit Innen- und Außengewinde und Schlitz- selbstschneidende Verbindungselemente zur Herstellung von Schraubverbindungen- geeignet für Holz und Kunststoff, geeignet zum automatischen Einschrauben
Vorbohrempfehlungen (Richtwerte)* Aufnahmeloch, abhängig vom Verarbeitungswerkstoff** Mindestlochtiefe (Sacklöcher): Muffenlänge zuzüglich 1 bis 3 mm.Weitere Hinweise finden Sie auf dem Datenblatt SM 1291-50, Katalogseite 308.
Gewindeeinsatz, Grobgewinde | SM 1291-82
Ab
0,29 €*
inkl. MwSt.
selbstschneidendmit Innensechskant
Material:SV: Stahl, verzinktMS: MessingN2: Edelstahl rostfrei 1.4305N3: Edelstahl rostfrei 1.4571
Gewindeeinsätze mit Außengewinde und Innensechskant- selbstschneidende Verbindungselemente zur Herstellung von Schraubverbindungen in Werkstoffen mit geringer Scherfestigkeit- geeignet für Holz und Kunststoff, z. B. für die unsichtbare Verbindung von Möbelteilen; Edelstahl rostfrei 1.4305 im Bootsbau- vereinfachtes Einschrauben durch Führungsansatz per Hand.
Vorbohrempfehlungen (Richtwerte)* Aufnahmeloch (abhängig vom Verarbeitungswerkstoff)** Mindestlochtiefe (Sacklöcher): Muffenlänge zuzüglich 1 bis 3 mm.Weitere Hinweise finden Sie auf dem Datenblatt SM 1291-50, Katalogseite 308.
Gewindeeinsatz, Grobgewinde | SM 1291-83
Ab
0,88 €*
inkl. MwSt.
selbstschneidendmit Innensechskant
Material:SV: Stahl, verzinkt (zum Teil Restbestände)MS: MessingNI: Edelstahl 1.4305, rostfreiNur Restbestände vonSM 1291-83M04X08X08SV, SM 1291-83M06X12X12SV, SM 1291-83M06X12X15SV, SM 1291-83M08X14X15SV,SM 1291-83M08X14X18SV, SM 1291-83M08X16X23ST, SM 1291-83M08X16X23SV, SM 1291-83M10X19X25SV.Und1291-83M05X10X12NI,
Gewindeeinsätze mit Außengewinde, Innensechskant und Bund: - selbstschneidende Verbindungselemente zur Herstellung von Schraubverbindungen in Werkstoffen mit geringer Scherfestigkeit,- geeignet für Holz und Kunststoff, z. B. für die unsichtbare Verbindung von Möbelteilen,- vereinfachtes Einschrauben durch Führungsansatz, auch per Hand.
Vorbohrempfehlungen (Richtwerte)* Aufnahmeloch (abhängig vom Verarbeitungswerkstoff)** Mindestlochtiefe (Sacklöcher): Muffenlänge zuzüglich 1 bis 3 mm.Weitere Hinweise finden Sie auf dem Datenblatt SM 1291-50, Katalogseite 308.

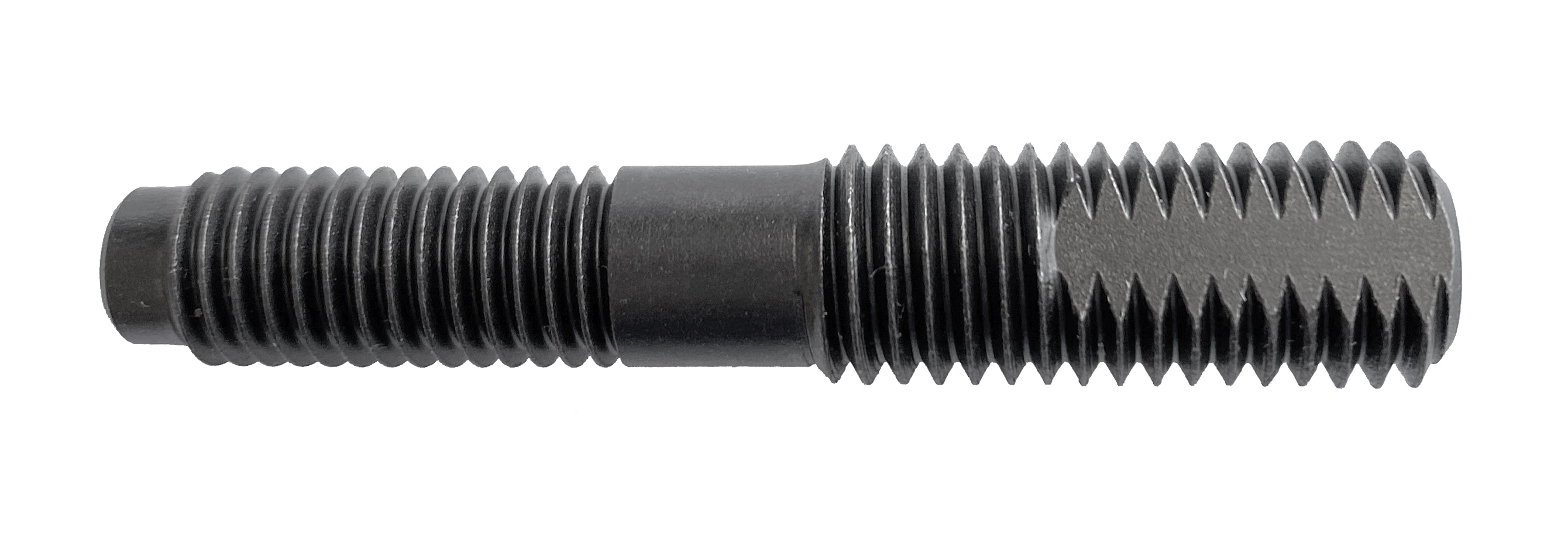

Gewindeende Eindrehwerkzeuge | SM 1291-91
26,64 €*
inkl. MwSt.
Gewinde:
M03
für Eindrehwerkzeuge SM 1291-90 Typ Bfür GewindeeinsätzeMaterial:StahlGewindestift zum Auswechseln,
für Eindrehwerkzeug SM 1291-90 Typ B
