Gelenkteller mit Bolzen | SM 1270-2 B
ab 18,06 €*
18,06 €*
Versandfertig in 5 Tagen
Lieferzeit: Siehe Variante in der Tabelle
Dieses Produkt ist in 36 Ausführungen erhältlich.
Produktinformationen "Gelenkteller mit Bolzen | SM 1270-2 B "
mit Bolzen und Kugelelement
Material:

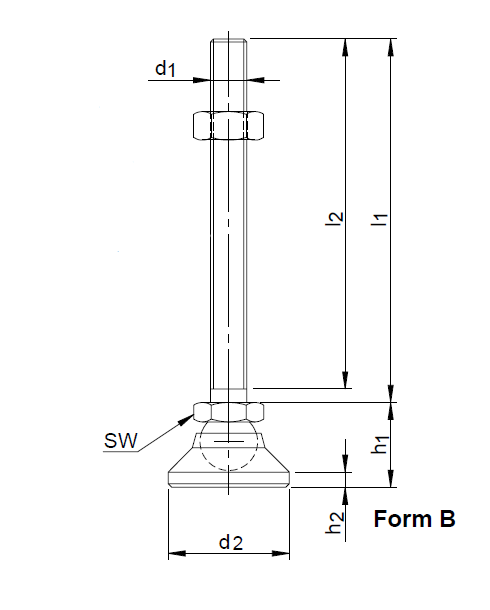

Form B: Kugelelement, Bolzen: Automatenstahl, induktivgehärtet, brüniert
Teller: Stahl vergütet, brüniert
Form BDN: Kugelelement, Bolzen: Edelstahl 1.4305
Teller: Thermoplast, weiß
Form BNI: Kugelelement, Bolzen: Edelstahl 1.4305
Teller: Edelstahl 1.4305

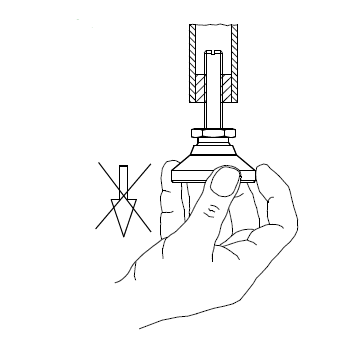

Verwendung als Füße und Druckstücke.
Sie können mit den meisten Schraubensorten verbunden werden.
Es können nicht parallele Auflageflächen bis max. 15° Grad ausgeglichen werden.
Temperatureinsatzbereich Thermoplastausführung von - 30 °C bis + 80 °C.
RoHS-konform: ja
| Compliance: | RoHS-konform |
|---|---|
| Elementtyp: | Füße / Räder, Gelenkfuß, Gelenkstücke, Gelenkteller |
| Material: | Buchse/Schraube: Edelstahl, Buchse/Schraube: Stahl, Teller: Edelstahl, Teller: Kunststoff POM, Teller: Stahl |
| Oberfläche: | Stahl - brüniert |
