Gelenkteller, rutschgesichert | SM 1270-2 AC

SCHOLZ MECHANIK GmbH

Durchmesser 1	Form	Artikel	Preis	Bestellen

Produktinformationen "Gelenkteller, rutschgesichert | SM 1270-2 AC"

mit Teller, Kugelelement und Gummikappe

Material:
Form AC:
Kugelelement: Stahl, gehärtet, brüniert
Teller: Vergütungsstahl vergütet, brüniert
Form CDN:
Kugelelement: Edelstahl rostfrei 1.4305
Teller: Thermoplast (POM), weiß
Form CNI:
Kugelelement: Edelstahl rostfrei 1.4305
Teller: Edelstahl rostfrei 1.4305

Form C: mit Gummikappe als Rutschsicherung

RoHS-konform: ja

Verwendung als Stellfuß und Druckstück.

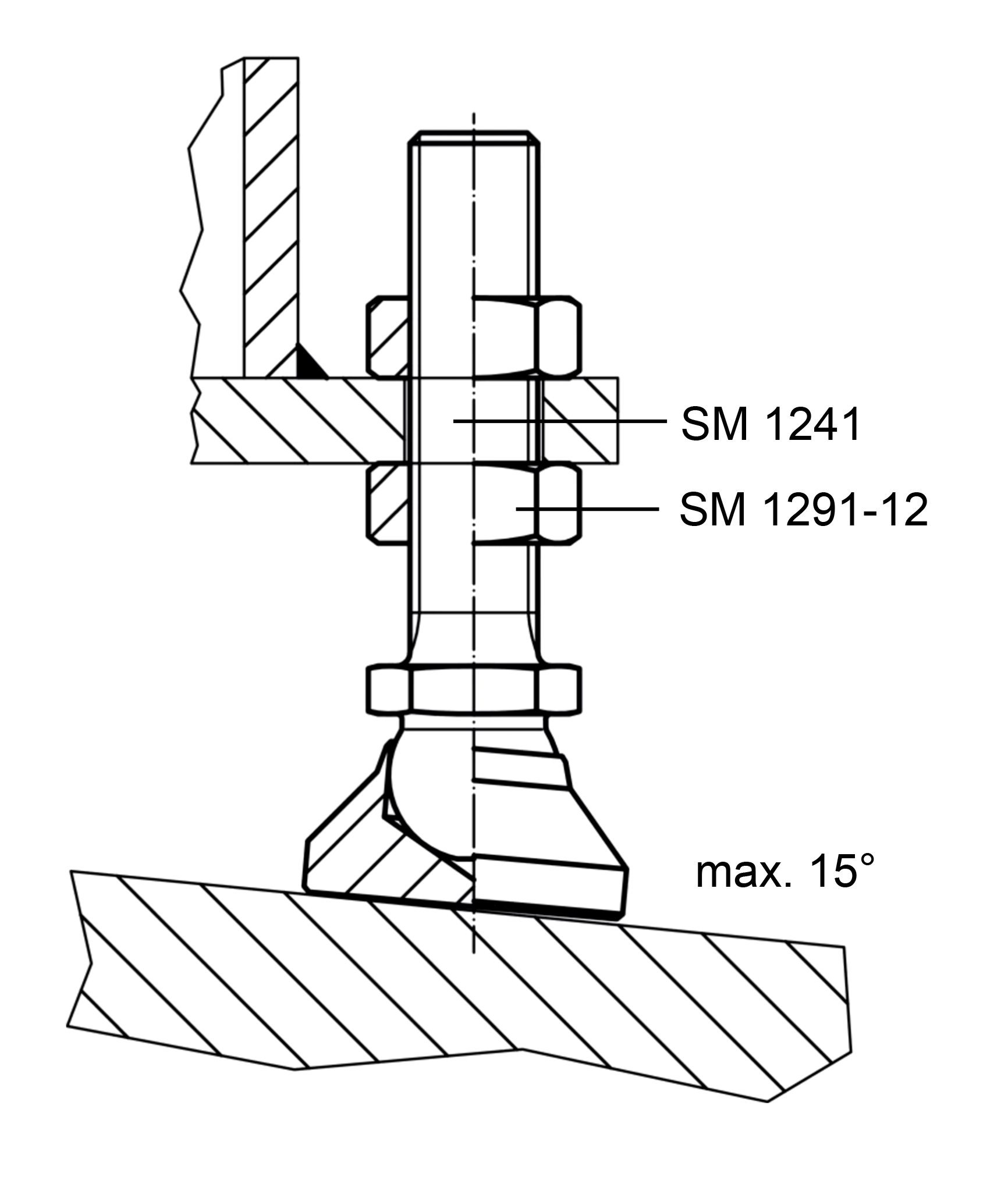

Es können nicht parallele Auflageflächen bis max. 15° Grad ausgeglichen werden.
Die Kunststoffkappe am Gelenkteller verhindert ein Verrutschen.

Die statische Belastbarkeit ist begrenzt durch die zulässige Belastbarkeit der Gelenkkugel.
Die Werte in den Tabellen gehen von einer reinen Druckbelastung senkrecht zum Gelenkfuß aus.
Biege-/Knickbeanspruchungen führen zur Minderung der Belastbarkeit und müssen entsprechend berücksichtigt werden.

Besonderheit:	mit Kunststoffkappe
Compliance:	RoHS-konform
Elementtyp:	Gelenkfuß, Gelenkstücke, Gelenkteller
Material:	Buchse/Schraube: Edelstahl, Buchse/Schraube: Stahl, Kappe: Gummi, Teller: Edelstahl, Teller: Kunststoff POM, Teller: Stahl
