Klemmhebel | SM 1191

SCHOLZ MECHANIK GmbH

Durchmesser 1	Farbe	Länge 1	Länge 2	Artikel	Preis	Bestellen

Produktinformationen "Klemmhebel | SM 1191"

verstellbar
mit Schraube

Material:
Schraubeneinsatz und Halteschraube: Stahl brüniert
Griffkörper: Kunststoff
Thermoplast (Polyamid PA)
glasfaserverstärkt
temperaturbeständig bis 130° C

Farbe / Oberfläche:
SW = schwarz matt RAL 9005
OR = orange matt RAL 2004

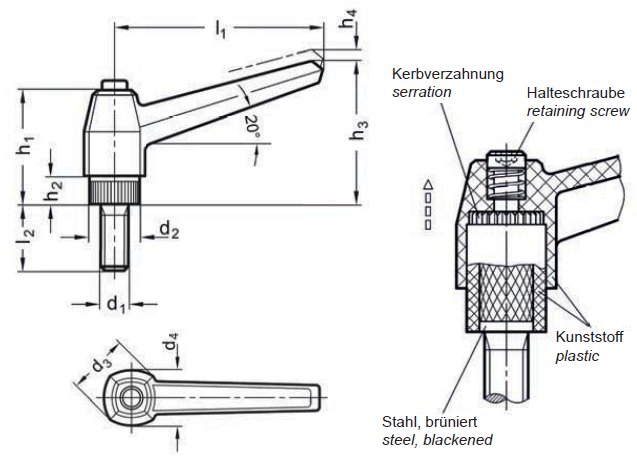

Hebelverstellung durch Ziehen bzw. Drücken.
Der Gewindeeinsatz ist durch eine Kerbverzahnung mit dem Griff lösbar verbunden.
Durch Anheben (Ziehen) des Griffes wird die Kerbverzahnung frei und der Klemmhebel kann in die günstigste Spannposition geschwenkt werden.
Beim Loslassen rastet der Griff selbsttätig wieder ein.
Anwendung bei begrenztem Spannbereich oder für bestimmte Spannstellung.

RoHS-konform: ja

Bedientyp:	Hebel, Klemmhebel
Besonderheit:	Feststellen durch selbstständiges Einrasten, mit Gewindestift, mit Innensechskant
Compliance:	RoHS-konform
Farbe:	orange, schwarz
Material:	Buchse/Schraube: Stahl, Hebel: Kunststoff, Kunststoff, Thermoplast
Oberfläche:	Stahl - brüniert
