Klemmhebel | SM 1197

SCHOLZ MECHANIK GmbH

Durchmesser 1	Farbe	Länge 1	Länge 2	Artikel	Preis	Bestellen

Produktinformationen "Klemmhebel | SM 1197"

verstellbar
mit Edelstahl-Schraube

Material:
Schraubeneinsatz und Halteschraube: Edelstahl rostfrei 1.4305
Griffkörper: Zink-Druckguss

Farben / Oberflächen:
CR = verchromt
RH = unlackiert gleitgschliffen

kunststoffbeschichtet
OR = orange RAL 2004
RS = rot strukturmatt RAL 3000
SB = silber RAL 9006
SW = schwarz, strukturmatt RAL 9005
SZ = schwarz, seidenglanz RAL 9005

Gute Handhabung durch Verdickung am Griffende.
Hebelverstellung durch Ziehen.

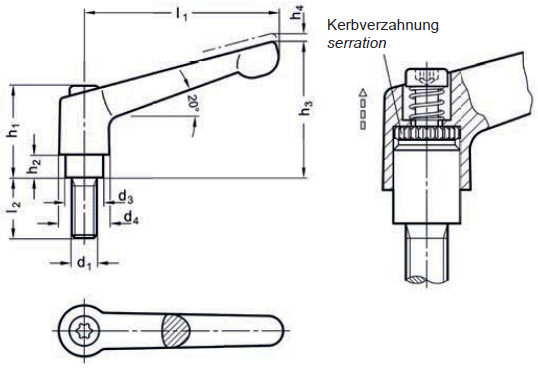

Der Gewindeeinsatz ist durch eine Kerbverzahnung mit dem Griff lösbar verbunden.
Durch Anheben (Ziehen) des Griffes wird die Kerbverzahnung frei und der Klemmhebel kann in die günstigste Spannposition geschwenkt werden.
Beim Loslassen rastet der Griff selbsttätig wieder ein.
Einsatz bei begrenztem Spannbereich oder bei bestimmter festgelegter Spannstellung.
Schraube und Halteschraube aus brüniertem Stahl (SM 1188).

RoHS-konform: ja

Bedientyp:	Hebel, Klemmhebel
Farbe:	ROT, orange, schwarz, silber
Material:	Buchse/Schraube: Edelstahl, Hebel: Zink-Druckguss
Oberfläche:	kunststoffbeschichtet, roh / unlackiert, verchromt
