Klemmhebel, verstellbar | SM 1185

SCHOLZ MECHANIK GmbH

Durchmesser 1	Farbe	Länge 1	Länge 2	Material	Artikel	Preis	Bestellen

Produktinformationen "Klemmhebel, verstellbar | SM 1185"

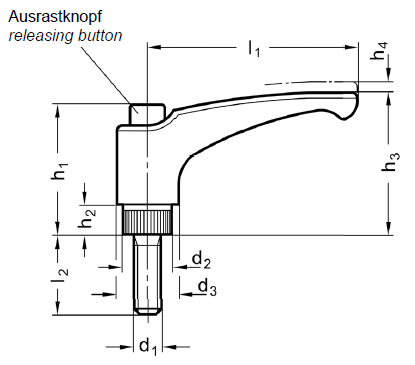

verstellbar, mit Ausrastknopf
mit Schraube

Material:
Halteschraube und Schraubeneinsatz:
ST: Stahl, verzinkt, blau passiviert
NI: Edelstahl rostfrei 1.4305
Schraubeneinsatz: eingebettet in schwarzem glasfaserverstärktem Kunststoff.

Griffkörper: Kunststoff
Thermoplast (Polyamid PA)
glasfaserverstärkt
temperaturbeständig bis 130° C
schwarzgrau, matt, ähnlich RAL 7021
Ausrastknopf: Kunststoff, glänzend

Farbe des Ausrastknopfes:
BL = blau, RAL 5024
OR = orange, RAL 2004
GR = grau, RAL 7035
GB = gelb, RAL 1021
GN = grün, RAL 6017
RT = rot, RAL 3000
SG = schwarzgrau, RAL 7021

Gute Handhabung durch gewölbte Form und Verstärkung am Hebelende.
Änderung der Spannposition durch Anheben des Griffes bzw. Drücken des Ausrastknopfes.
Beim Loslassen rastet der Griff selbstständig wieder ein.

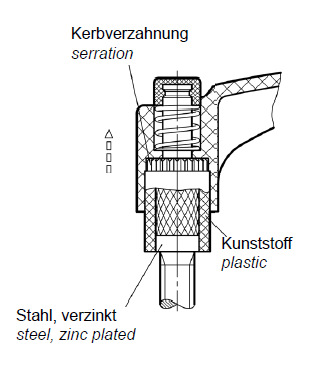

Gewindeeinsatz ist mit Griff durch eine Kerbverzahnung lösbar verbunden.
Bei ausgerastetem Hebel kann der Gewindeeinsatz auch mit Hilfe der Randrierung eingeschraubt werden.

RoHS-konform: ja

Bedientyp:	Hebel, Klemmhebel
Besonderheit:	Feststellen durch selbstständiges Einrasten, mit Ausrastknopf, mit Gewindestift
Compliance:	RoHS-konform
Farbe:	Ausrastknopf: blau, Ausrastknopf: gelb, Ausrastknopf: grau, Ausrastknopf: orange, Ausrastknopf: rot, Ausrastknopf: schwarz, Ausrastknopf: schwarzgrau, schwarzgrau
Material:	Buchse/Schraube: Edelstahl, Buchse/Schraube: Stahl, Hebel: Kunststoff, Kunststoff, Thermoplast
Oberfläche:	Edelstahl - blank, Stahl - verzinkt, matt
