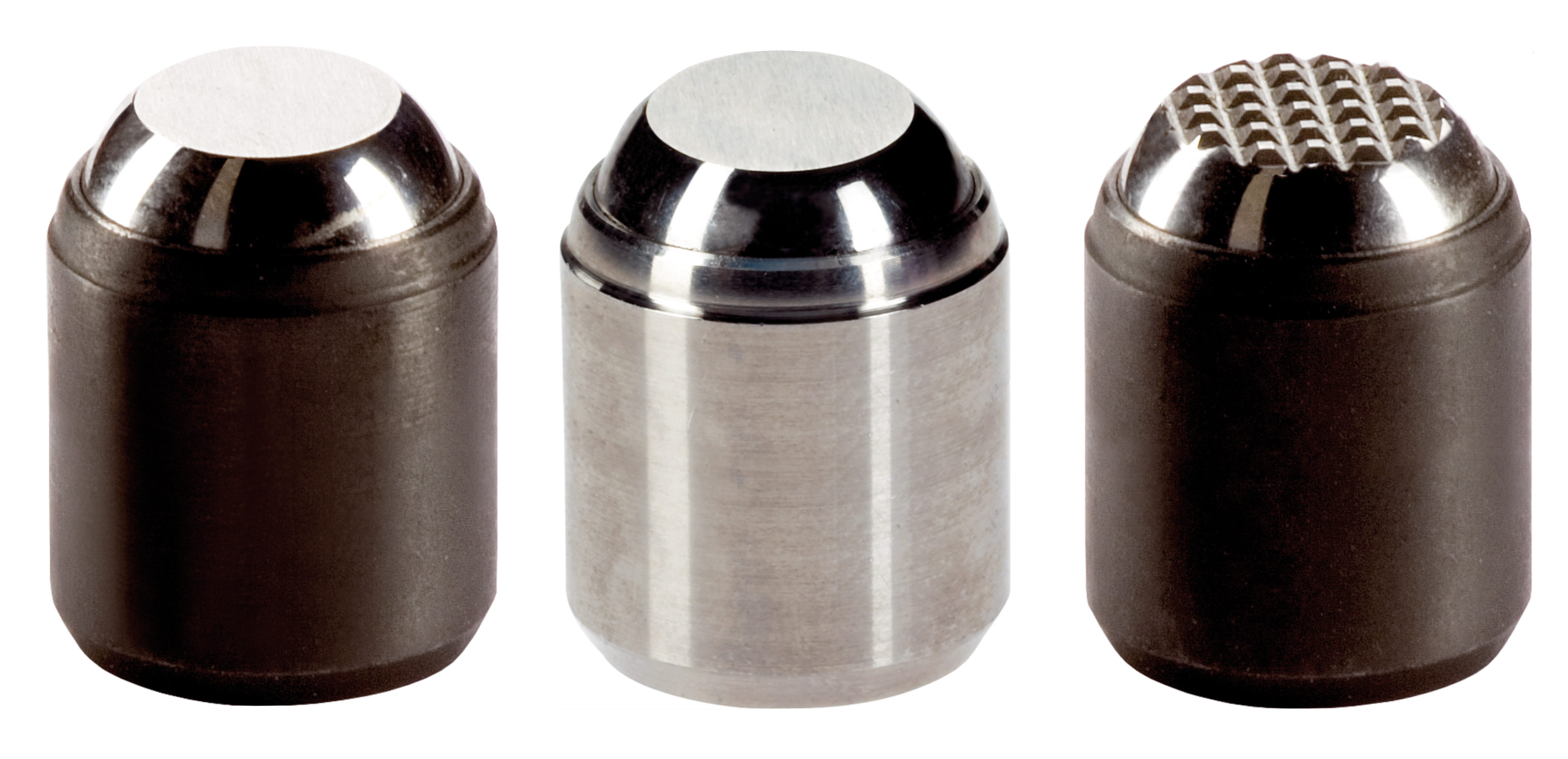

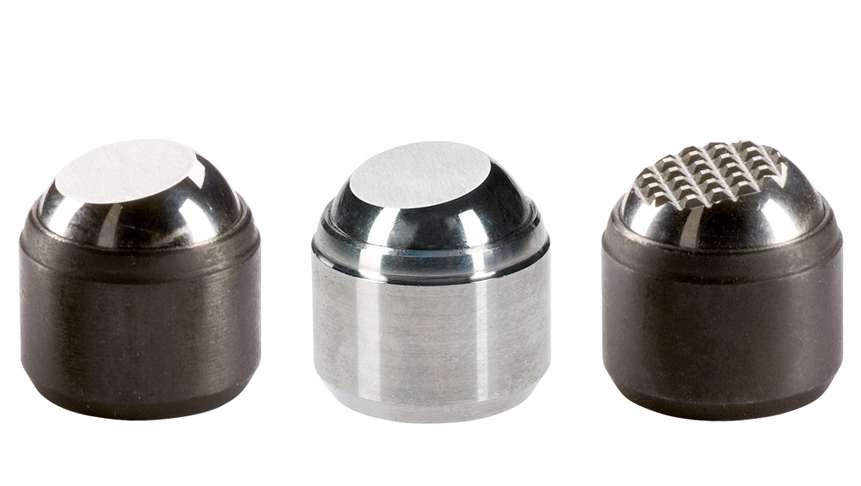

Pendelauflage | SM 1145

SCHOLZ MECHANIK GmbH

Durchmesser 1	Durchmesser 2	Material	Form	Artikel	Preis	Bestellen

Produktinformationen "Pendelauflage | SM 1145"

mit abgeflachter Kugel
mit Passung n6

Material:
Form G + J
ST: Körper: Vergütungsstahl, vergütet
Kugel: Kugellagerstahl, gehärtet
Form G
NI: Körper: 1.4057, vergütet
Kugel: 1.3541, vernickelt

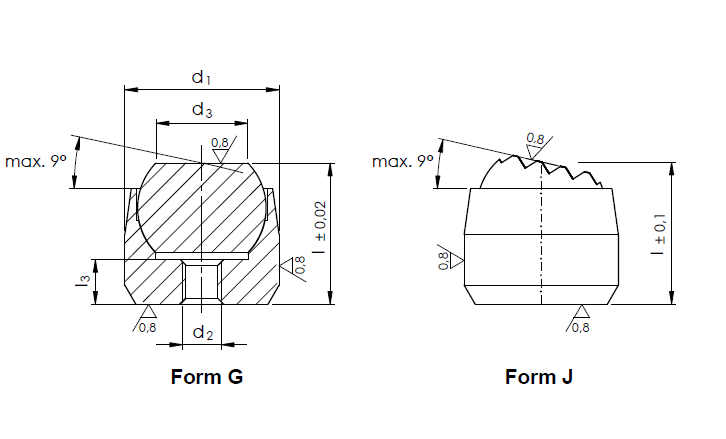

Form G: Kugel abgeflacht, Auflagefläche plan
Form J: Kugel abgeflacht, Auflagefläche geriffelt

RoHS-konform: ja

Pendelauflage mit Passungstoleranz n6
aus Stahl oder Edelstahl mit beweglichen glatten oder geriffelten Auflageflächen
werden als Anschläge, Auflagen oder Druckstücke verwendet zum Klemmen, Spannen und Stützen.
Sie sind für den Einbau in Spannelemente geeignet,
auch für die Lastabtragung zwischen nicht parallelen Flächen.
Die bewegliche geriffelte Auflagefläche gibt eingespannten Bauteilen besonderen Halt.

Besonderheit:	Auflagefläche geriffelt, Auflagefläche plan, Kugel abgeflacht, mit Passungstoleranz
Compliance:	RoHS-konform
Elementtyp:	Auflagebolzen, Pendelauflagen
Material:	Edelstahl, Kugel: Edelstahl, Kugel: Stahl, Vergütungsstahl

ähnliche Artikel

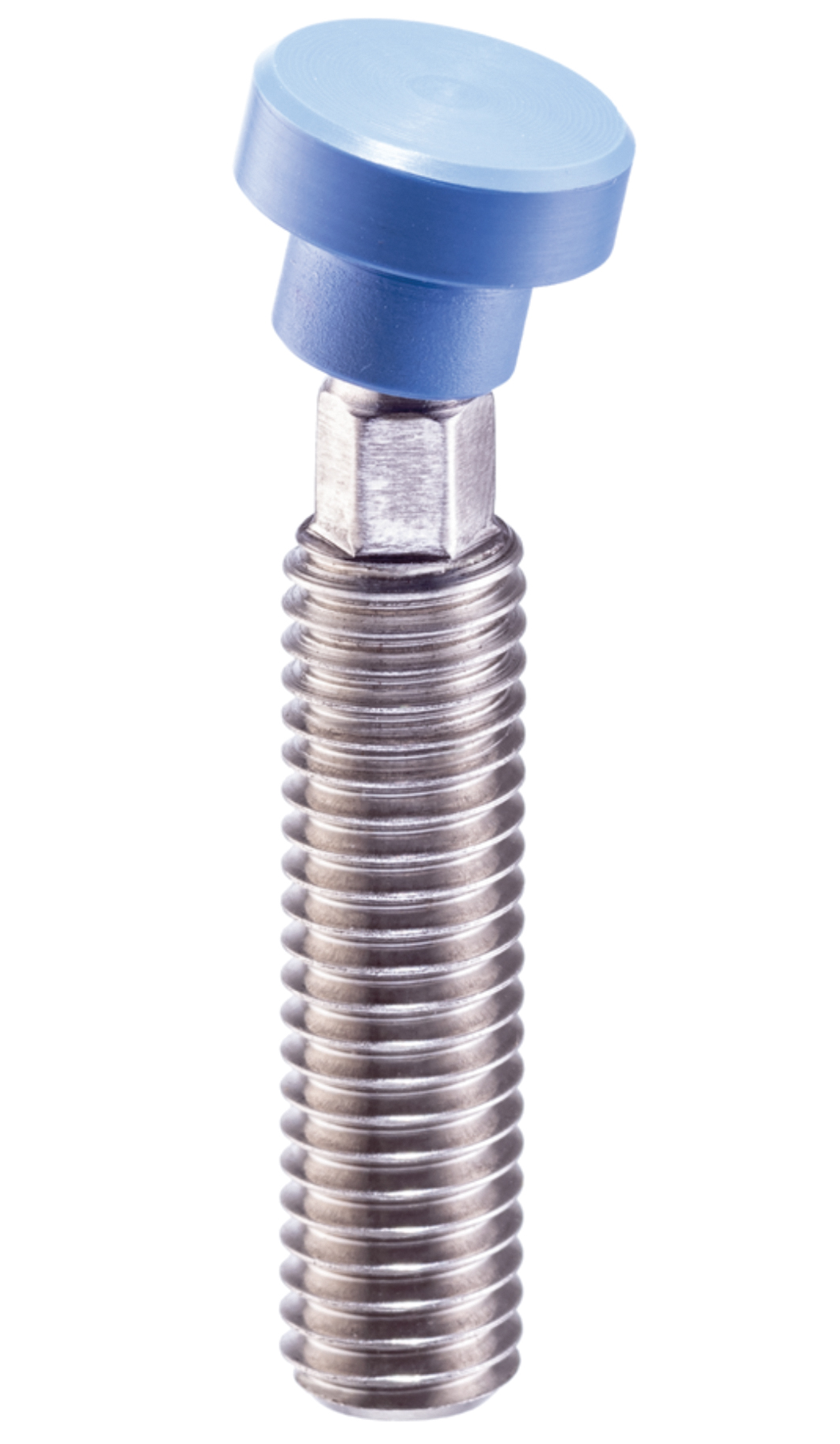

Auflageelement | SM 1144

mit Kunststoff-Auflagefläche Material:Kugelelement: Edelstahl rostfrei 1.4305Mutter: Edelstahl rostfrei A2Teller: Kunststoff (PEEK), blau RoHS-konform: ja Als einschraubbares Fuß- und Druckstück verwendbar, mit Innensechskant. Die Auflage aus Kunststoff schont und schützt hochwertige Oberflächen. Außerdem ist die pendelnde Auflage für nicht parallele Flächen geeignet.Temperaturbeständig -60° bis 250°C.

Ab 22,56 €* inkl. MwSt.

Details

Pendelauflage | SM 1145-1

mit selbstständiger Rückstellung Material: Federelement: Thermoplast PUR Form G + JST: Körper: Vergütungsstahl, vergütetKugel: Kugellagerstahl, gehärtet, blank Form G NI: Körper: 1.4057, vergütet Kugel: 1.3541, vernickelt Form G: Kugel abgeflacht, Auflagefläche planForm J: Kugel abgeflacht, Auflagefläche geriffelt RoHS-konform: jaPendelauflagen mit selbständiger Rückstellung mit Passungstoleranz n6 aus Stahl oder Edelstahl mit beweglichen glatten oder geriffelten Auflageflächen werden als Anschläge, Auflagen oder Druckstücke verwendet zum Klemmen, Spannen und Stützen. Sie sind für den Einbau in Spannelemente geeignet, auch für die Lastabtragung zwischen nicht parallelen Flächen. Die bewegliche geriffelte Auflagefläche gibt eingespannten Bauteilen besonderen Halt. Durch die Rückstellung der Auflage in die Parallelposition wird verhindert, dass beim Einlegen des Werkstücks die Kugel in einer schrägen Position verklemmt.

Ab 37,00 €* inkl. MwSt.

Details

Pendelauflage | SM 1146

mit abgeflachter Kugelmit Gewindestift Material: Form C + FST: Körper: Vergütungsstahl, vergütetKugel: Kugellagerstahl, gehärtet Form C NI: Körper: 1.4057, vergütetKugel: 1.3541, vernickelt Form C: Kugel abgeflacht, Auflagefläche planForm F: Kugel abgeflacht, Auflagefläche geriffelt RoHS-konform: jaPendelauflagen mit Gewindestift aus Stahl oder Edelstahl mit beweglichen glatten oder geriffelten Auflageflächen werden als Anschläge, Auflagen oder Druckstücke verwendet zum Klemmen, Spannen und Stützen. Sie sind für den Einbau in Spannelemente geeignet, auch für die Lastabtragung zwischen nicht parallelen Flächen. Die bewegliche geriffelte Auflagefläche gibt eingespannten Bauteilen besonderen Halt.

Ab 28,20 €* inkl. MwSt.

Details

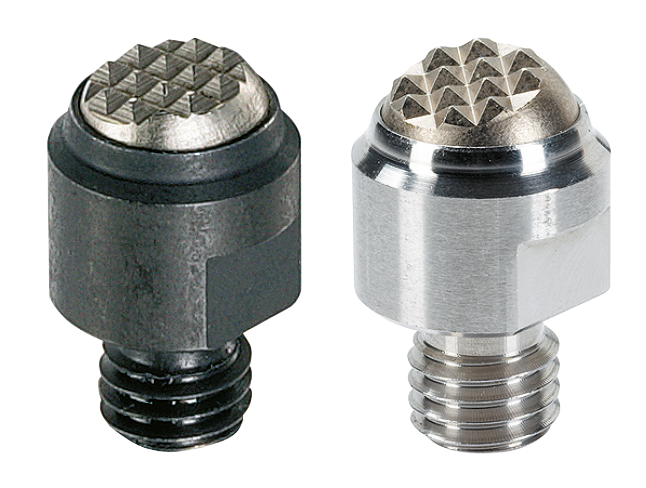

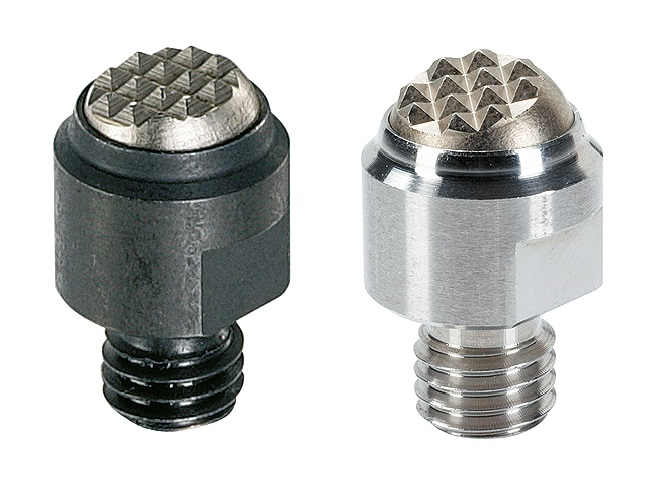

Pendelauflage HM-Einsatz | SM 1146-01
