Gelenkfuß | SM 3050
ab 6,00 €*
6,47 €*
Versandfertig in 5 Tagen
Lieferzeit: Siehe Variante in der Tabelle
Dieses Produkt ist in 368 Ausführungen erhältlich.
Produktinformationen "Gelenkfuß | SM 3050"
mit Stahlspindel
und Kunststofffuß
Material:
Fuß: Kunststoff, Thermoplast (Polyamid PA)
glasfaserverstärkt
temperaturbeständig bis 100° C
schwarz, matt
Schraube: Stahl, Festigkeitsklasse 5.8
verzinkt, blau passiviert
Sechskantmutter: ISO 4032 Stahl
verzinkt, blau passiviert
Gummiauflage (NBR): 70 Shore
schwarz
Fuß: Kunststoff, Thermoplast (Polyamid PA)
glasfaserverstärkt
temperaturbeständig bis 100° C
schwarz, matt
Schraube: Stahl, Festigkeitsklasse 5.8
verzinkt, blau passiviert
Sechskantmutter: ISO 4032 Stahl
verzinkt, blau passiviert
Gummiauflage (NBR): 70 Shore
schwarz

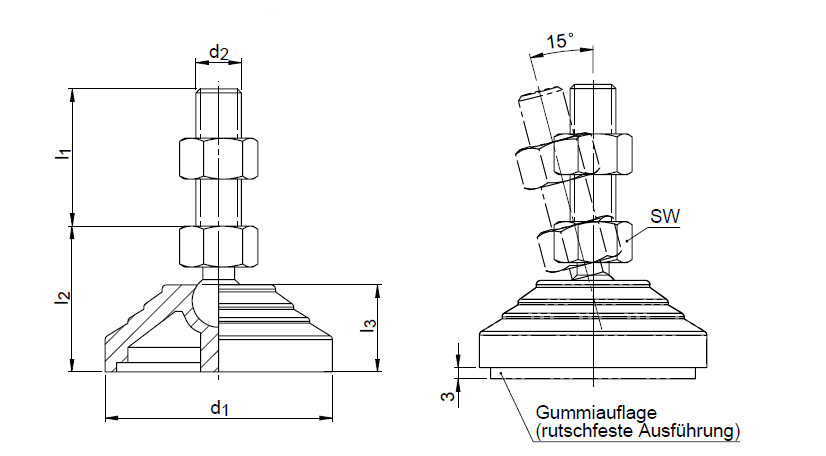

Form A: ohne Mutter, ohne Gummiauflage
Form B: mit Mutter, ohne Gummiauflage
Form C: ohne Mutter, mit Gummiauflage
Form D: mit Mutter, mit Gummiauflage
Form B: mit Mutter, ohne Gummiauflage
Form C: ohne Mutter, mit Gummiauflage
Form D: mit Mutter, mit Gummiauflage
hohe statische Belastbarkeit durch hochwertigen Kunststoff
und leicht stufenförmige Form,
Lastverteilung durch Verrippung auf einen großen Bereich.
Gelenkfüße werden montiert geliefert, sind aber demontierbar.
und leicht stufenförmige Form,
Lastverteilung durch Verrippung auf einen großen Bereich.
Gelenkfüße werden montiert geliefert, sind aber demontierbar.
Angaben zur statischen Belastbarkeit sind Richtwerte unter Ausschluss jeglicher Haftung
für mögliche Folgeschäden beim Einsatz der Gelenkfüße.
Bei Überschreitung der Werte ist bleibende Verformung bzw. der Bruch des Kunststofftellers möglich.
Die Wertermittlung erfolgte durch eine Versuchsreihe, bei der eine begrenzte Anzahl von Gelenkfüßen
eine begrenzte Zeit mit einer senkrecht zum Teller wirkenden statischen Kraft belastet wurde.
Die Eignung der Stellfüße für den jeweiligen Einsatz muss der Anwender ermitteln.
für mögliche Folgeschäden beim Einsatz der Gelenkfüße.
Bei Überschreitung der Werte ist bleibende Verformung bzw. der Bruch des Kunststofftellers möglich.
Die Wertermittlung erfolgte durch eine Versuchsreihe, bei der eine begrenzte Anzahl von Gelenkfüßen
eine begrenzte Zeit mit einer senkrecht zum Teller wirkenden statischen Kraft belastet wurde.
Die Eignung der Stellfüße für den jeweiligen Einsatz muss der Anwender ermitteln.
RoHS-konform: ja
| Compliance: | RoHS-konform |
|---|---|
| Elementtyp: | Füße / Räder, Gelenkfuß, Gelenkteller |
| Material: | Buchse/Schraube: Stahl, Gummiauflage, Kunststoff |
| Oberfläche: | Stahl - verzinkt |
